电能质量分析仪在公路工程质量检验评定中的应用：

电能质量(Power Quality)，从严格意思上讲，衡量电能质量的主要指标有电压、频率和波形。从普遍意义上讲是指优质供电，包括电压质量、电流质量、供电质量和用电质量。电能质量问题可以定义为：导致用电设备故障或不能正常工作的电压、电流或频率的偏差，其内容包括：频率偏差、电压偏差、电压波动与闪变、三相不平衡、瞬时或暂态过电压、波形畸变（谐波）、电压暂降、中断、暂升以及供电连续性等。在电力系统中，这些电能质量问题会直接影响到设备的使用寿命和工作效率，给电网带来了极大的损害。为了避免这种情况的发生，电能质量分析仪应运而生，它能够提供精准的电能质量监测数据，及时地检测各种电能质量问题并给出相应的解决方案。

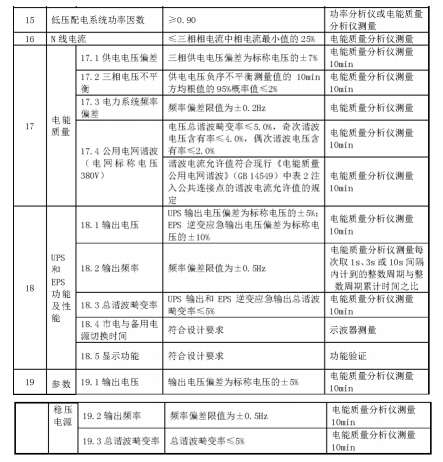

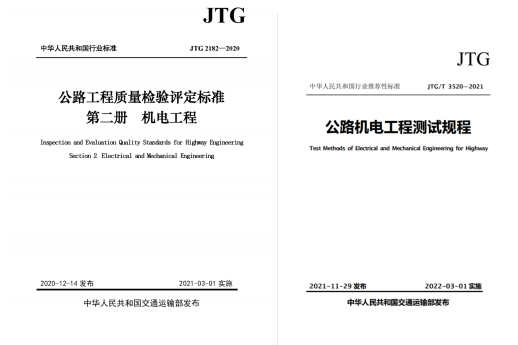

中华人民共和国交通运输部发布的JTG2182—2020《公路工程质量检验评定标准第二册机电工程》，明确规定了中心（站）内低压配电设备实测项目需要用到符合相关标准的电能质量分析仪进行实测项目，以及JTG/T 3520—2021《公路机电工程测试规程》供配电设施测试中对电能质量分析仪的要求。

JTC/T 3520—2021中规定了电能质量分析仪应满足的技术要求：

1 级别：A 级。

2 电压最大允许误差：±0.1%。

3 频率最大允许误差：±0.01Hz。

4 谐波测量：直流和 1～50 次谐波。

5 三相电压不平衡度最大允许误差：±0.15%。

6 三相电流不平衡度最大允许误差：±1%。

德国GMC-INSTRUMENTS的MAVOWATT系列便携式电能质量分析仪遵循新的国际及中国电能质量和电力测量标准：

JTC/T 3520—2021中规定了电能质量分析仪应满足的技术要求：

1 级别：A 级。

2 电压最大允许误差：±0.1%。

3 频率最大允许误差：±0.01Hz。

4 谐波测量：直流和 1～50 次谐波。

5 三相电压不平衡度最大允许误差：±0.15%。

6 三相电流不平衡度最大允许误差：±1%。

德国GMC-INSTRUMENTS的MAVOWATT系列便携式电能质量分析仪遵循新的国际及中国电能质量和电力测量标准：

使用MAVOWATT系列便携式电能质量分析仪能够准确地测量出三相电路中的相电流值、供电电压偏差、电力系统频率偏差和公用电网谐波。

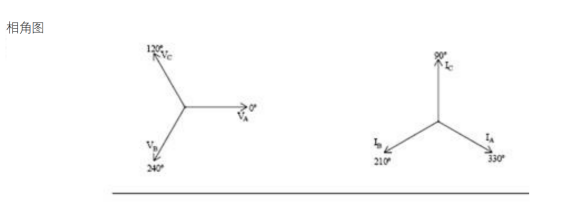

常见的3 相, 4线Y型接线测试法：

A,B,和C通道用于连接电压和电流探头。中置线共用为这三个通道参考所用。本图示范电压连接，使用D通道作为一个差分输入测量中置线对地的电压。

3相(浮地或接地)三角型接线法：

在此种电路连接中，使用电压通道A,B,和C做为差分输入测量，通道A使用A-B电

压，通道B使用B-C电压，通道C使用C-A电压为参考。电流探头连接到A,B,C通道。

谐波模式

谐波模式显示幅值和每一相的基波到63次谐波，以图标和文本显示。用户可以选择想要的参数来显示谐波 （V,I,W），也可以选择通道（A,B,C,D）以5Hz幅度放大。设置条件，比如显示谐波和/或子谐波以及显示谐波数量，设置基本或确切数值的缩放比例，并且以表格的形式做一个谐波量和相角的列表。用来分析总谐波畸变率/谐波谱图（V、I、W），间谐波畸变率/间谐波谱图（V、I）。

同时，结合强大的18luck新利app DRAN-VIEW 7，进行报告内容定制，选取自己需要的功能出报告，能够在测试现场提供及时的电能质量测量结果，并能够一键导出国标报表，极大地节省了测试时间和成本。
