名词和标准符合介绍-电能质量产品系列

来源:德国GMC电能质量 发布时间:24-08-21 浏览:11 次

名词和标准符合介绍-电能质量产品系列

名词解释

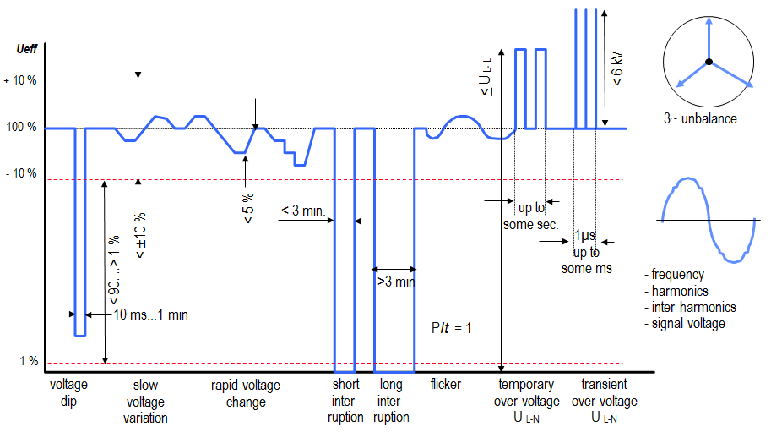

En 50160 公共供电系统的电压特性

哪些是需要被监测的?

监测参数

评估方式

Power frequency

statistic

Supply voltage variation

statistic

Rapid voltage change

event

Supply voltage unbalance

statistic

Flicker (IEC 61000-4-15)

statistic

Voltage dips (sags) and swells

event

Short or long interruption

event

Transient voltages

event

Mains signalling voltage (ripple control) on the supply voltage

periodic rec.

En 50160 公共供电系统的电压特性

LV (low voltage),Un≤1kV

MV (medium voltage),1kV <Un ≤36kV

HV (high voltage), 36kV<Un ≤135kV

Un, nominal voltage of the system,系统额定电压

Uc, declared supply voltage,申明的供电电压

Supply voltage: The phase to phase or phase to neutral voltage at the supply terminals.

供电电压,即公共耦合点(如安装的主要电源供应点)的线对线或线对中性线电压。

Utilization voltage: The phase to phase or phase to neutral voltage at the outlets or at the terminals of equipment.

用电电压,即电气设备插头或端子处的线对线或线对中性线电压。

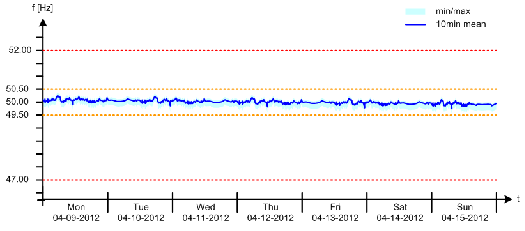

☆ Power frequency   电力系统频率

造成原因:断开电源,连接/断开大型负载等

Power frequency   电力系统频率

10s 内测量到的基波平均值

互联电网:

一年的99.5%时间允许偏差±1%

完整时间允许偏差+4%/-6%


孤立电网:

一周的95%时间允许偏差±2%

完整时间允许偏差±15%

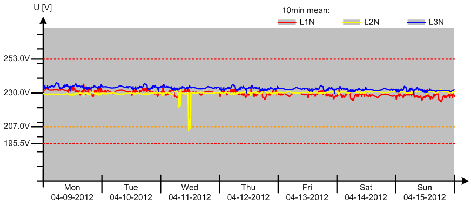

☆ Supply voltage variations 供电电压偏差

造成原因: 负载变化,通过自动调压器进行补偿时

Supply voltage variations 供电电压偏差

10min 平均rms值

低压系统:

一周的95%以上时间允许偏差±10%

完整时间允许偏差+10%/-15%

中压系统:

一周的99%以上时间允许偏差±10%

完整时间允许偏差±15%

☆ Rapid voltage change  电压的快速变化

造成原因:由客户设施中的负载变化或系统中的开关操作引起

Rapid voltage change  电压的快速变化

基于U rms(1/2)

低压系统:

正常运行,5%Un以内

一天出现几次持续时间短,10%Un

一周的95%时间Plt不大于1

中压系统:

正常运行,4%Uc以内

一天出现几次持续时间短,6%Uc

一周的95%时间Plt不大于1

RVC 限值/滞后可编程定义

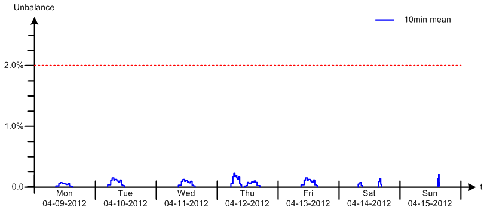

☆ Supply voltage unbalance 供电电压不平衡

造成原因:一相和两相负载分布不均

Supply voltage unbalance 供电电压不平衡

10min 平均rms值

一周的95%时间负序电压/正序< 2%

某些地区< 3%

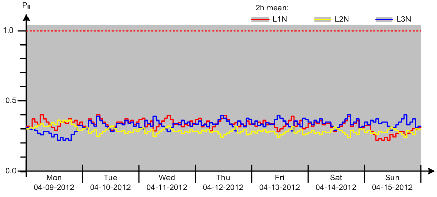

☆ Flicker 闪变

造成原因:负载频繁切换

Flicker 闪变

2H 间隔(平均12个Pst值)

一周的95%时间Plt ≤ 1

测量电压波动

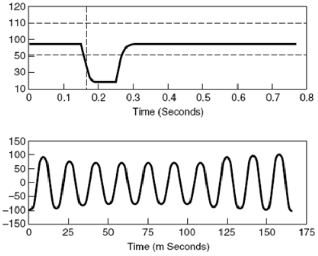

☆ Voltage dips(sags)  电压暂降

造成原因:电网发生短路故障,大功率电动机等起动

Voltage dips(sags)  电压暂降

U rms(1/2) = 1 … 90% Uc

持续时间 1min>t ≥ 20ms

迟滞: 2%

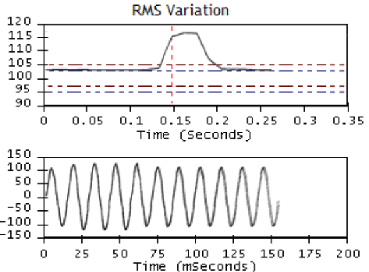

☆ Voltage swells  电压暂升

造成原因:发生接地故障,大功率负荷退出和雷电冲击等

Voltage swells  电压暂升

U rms(1/2) >110% Uc

持续时间 1min>t ≥ 20ms

迟滞: 2%

☆ Voltage interruption  电压中断

造成原因:直接短路,断路,误跳闸,甩负荷等

Voltage interruption  电压中断

U rms(1/2) <0…10% Uc

持续时间 3min>t ≥ 20ms

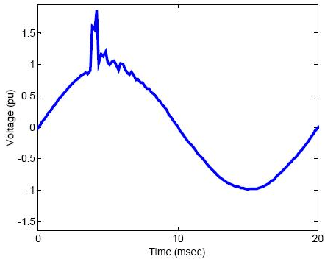

☆ Transient overvoltage 瞬态过电压

造成原因:雷电冲击,开关切换等

Transient overvoltage 瞬态过电压

电压<6kV

上升时间[μs] … [ms]

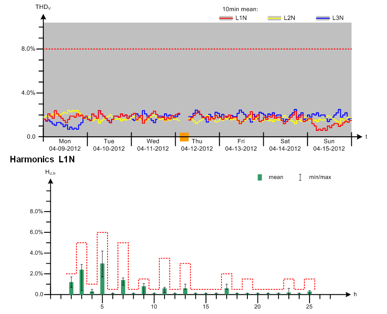

☆ Harmonics and THD  谐波和总谐波畸变率

造成原因:非线性负载,如变频器,整流器等

Harmonics and THD  谐波和总谐波畸变率

10分钟平均,限值如下表

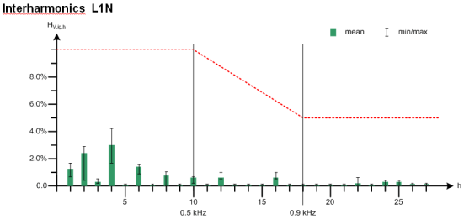

☆ Interharmonics and mains signalling voltage  间谐波和电网信号电压(纹波控制)

造成原因:变频器和类似控制设备等

Interharmonics and mains signalling voltage  间谐波和电网信号电压(纹波控制)

间谐波:尚待考虑

电网信号电压(工频电压上叠加的传输信号电压):

一天的99%时间内,信号电压的3s平均值不得大于规定限值。

500hz以下幅值小于9%Un

900-9kHz幅值小于5%Un


PQDIF  (Power quality data interchange format)

       电能质量数据交换格式

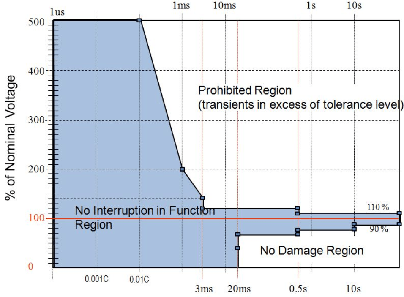

ITIC   (Information Technology Industry Council)

       信息技术工业委员会

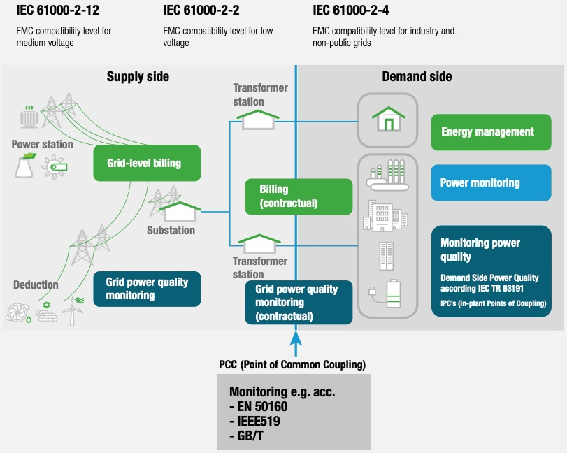

PCC (point of common coupling, contract level)

       公共耦合点

IPC (in-plant points of coupling,internal distribution level )

       工厂内的耦合点


电能质量标准符合

EC (international electrotechnical commission)

国际电工委员会

EN  (European norm)

欧洲标准

IEEE SA (the institute of electrical and electronics engineers standards association)

电气和电子工程师协会 标准协会

UL (Underwriteries Laboratories)

美国安全检定实验室

DIN (Deutsches Institut für Normung)

德意志标准化协会

标准名称

EN50160 voltage characteristics of electricity supplied by public distribution systems

公共配电系统供电的电压特性

IEC61000-4-30 EMC part 4-30 testing and measurement techniques- power quality measurement methods

测试和测量技术-电能质量测量方法

IEC62586-1 power quality measurement in power supply systems-part 1 power quality instruments (PQI)

电源系统中的电能质量测量-首部分 电能质量仪

IEC62586-2 power quality measurement in power supply systems-part 2 functional tests and uncertainty requirements

电源系统中的电能质量测量-第二部分 功能测试和不确定度要求

IEC61000-4-7 EMC part 4-7 testing and measurement techniques- general guide on harmonics and interharmonics measurements and instrumentation ,for power supply systems and equipment connected  thereto

EMC 第4-7部分 测试和测量技术-谐波和间谐波和仪器仪表的一般指南,用于电源系统和与之相连的设备

IEC61000-4-15 EMC part 4-15 testing and measurement techniques- flickermeter-functional and design specifications

EMC 第4-15部分 测试和测量技术-闪烁计-功能和设计规范

IEC61000-2-2 EMC environment-compatibility levels for low-frequency conducted disturbances and signalling in public low-voltage power supply systems

EMC 环境-公共低压供电系统中低频传导干扰和信号的兼容性水平

IEC61000-2-4 EMC part 2-4 environment-compatibility levels in industrial plants for low-frequency conducted disturbances (three classes)

EMC 第2-4部分 环境-工业厂房中低频传导干扰的兼容性水平(支持三种等级)

IEC61000-2-12 EMC part 2-12 environment-compatibility levels for low-frequency conducted disturbances and signalling in public medium-voltage power supply systems

EMC 第2-12部分 环境-公共中压供电系统中低频传导干扰和信号的兼容性水平

IEC61000-6-4 EMC part 6-4: emission standard for industrial environments

EMC 第6-4 部分:工业环境排放标准

IEC61000-6-5 EMC part 6-5: immunity for equipment used in power station and substation environment

EMC 第6-5 部分:对电站和变电站环境中使用的设备的抗扰度

IEC61557-12 electrical safety in low voltage distribution systems up to 1000V AC and 1500V DC-equipment for testing,measuring or monitoring of protective measures-part 12: power metering and monitoring devices (PMD)

最高到1000V AC和1500V DC的低压配电系统的电气安全-测试,测量或监测保护措施的设备-第12部分:功率计量和监控设备

IEC TR 63191 demand side power quality management

需求侧电能质量管理

IEC62053-22 electricity metering equipment-particular requirements-part 22: static meters for ac active energy(classes 0,1S,0,2S and 0,5S)

电能计量设备-特殊要求-第22部分:交流有功电能静态仪表(0,1S,0,2S 和 0,5S等级)

IEC62053-24 electricity metering equipment-particular requirements-part 24: static meters for fundamental component reactive energy (classes 0,5S,1 S ,1, 2 and 3)

电能计量设备-特殊要求-第24部分:基波分量无功电能静态仪表(0,5S,1 S ,1, 2 and 3等级)

IEC62053-31 pulse output devices for electromechanical and electronic meters(S0 output)

机电和电子表计的脉冲输出装置(S0 输出)

EN60297 mechanical structures for electrical and electronic equipment-dimensions of mechanical structures of the 482,6mm(19inch)series

电气和电子设备的机械结构- 482,6mm 19寸 系列机械结构尺寸

IEEE519 harmonic control in electric power systems

电气系统中的谐波控制

IEEE1159 recommended practice for monitoring electric power quality

监测电能质量的推荐方法

IEEE1459 definitions for the measurement of electric power quantities under sinusoidal,nonsinusoidal,balanced,or unbalanced conditions

正弦,非正弦,平衡或不平衡条件下电气量测量的标准定义

IEEE1453 standard for measurement and limits of voltage fluctuations and associated light flicker on ac power systems

交流电源系统上电压波动和相关光闪烁的测量和限值标准

IEC60051 direct acting indicating analogue electrical measuring instruments and their accessories

直接作用指示模拟电测量仪器及其附件

EN50600-2-2 information technology-data center facilities and infrastructures-part 2-2 power distribution

信息技术-数据中心设施和基础设施-第2-2部分 配电

ENEL GSTQ001 fixed installed indoor power quality instrument

意大利国家电力公司 固定安装的室内电能质量仪表

ENEL GSTQ002 extended power quality data interchange formats

意大利国家电力公司 扩展电能质量数据交换格式

IEC60068-2-1/2/3/6/27 environmental testing-cold/dry heat/damp test/vibration/shock
环境测试-冷/干热/潮湿测试/振动/冲击

IEC60529 degrees of protection provided by enclosures (IP code)

外壳提供的保护程度 (IP 等级)

IEC61131-2 industrial-process measurement and control–programmable controllers-part 2: equipment requirements and tests (digital inputs/outputs 12/24v DC)

工业-过程测量和控制-可编程控制器-第2部分:设备要求和测试 (数字 输入/输出 12/24v DC)

UL94 standard for safety of flammability of plastic materials for parts in devices and appliances testing

设备和电器测试中零件的塑料材料可燃性安全标准

IEC60038 IEC standard voltages

IEC 标准电压定义和分类

2011/65/EU(RoHS) EU directive on the restriction of the use of certain hazardous substances

关于限制使用某些有害物质的指令

IEC61850 communication networks and systems for power utility automation

用于电力设施自动化的通信网络和系统

IEC60688 electrical measuring transducers for converting AC and DC electrical quantities to analogue or digital signals

用于将交流和直流电量转换为模拟或数字信号的电测量传感器
