超谐波和德国GMC-I旗下DRANETZ产品常见问题解答

介绍

超次谐波（Supra harmonics）是目前全球电能质量监测行业的热门话题。谐波是众所周知的，但什么是超谐波呢 ?它们来自哪里，你应该担心吗?

这些常见问题解答将深入到超次谐波，讨论它们的来源，适用的标准，以及如何使用Dranetz产品来测量它们。

超次谐波常见问题解答

Q: 什么是超次谐波？

A: 超次谐波(Supra Harmonics)是一个术语，用于供电网络中2khz至150khz范围内的电压和电流频谱分量 。

Q: 适用的电能质量标准要求的频率测量范围是什么?

A: IEC 61000-4-30第3版、第4版草案和IEEE 519:2022要 求谐波测量到50次谐波。这是对于总谐波失真(THD)，总 需求失真(TDD)。第50次谐波对应是3kHz @ 60Hz和2. 5kHz @ 50Hz。

Q: 问:是否有规范标准规定电能质量监测仪器如何测量超谐波？

A: 不。

在标准领域，“规范”通常意味着需要。“信息 ”是指不需要的附加信息，通常包含在附件中。超次谐波测量是IEC 61000-4-30第3版和目前IEC 61000-4-30第4版 草案中“信息附件”的部分。由于在“信息部分”，超次谐波不是遵守这些标准的要求。在撰写本文时，任何声称超谐波测量的电能质量监测仪器都使用制造商开发的自有方法。

Q: 是否有电能质量监测仪表符合超谐波测量的测试标准?

A: 不。

IEC 62586:2017是符合IEC 61000-4-30第3版规范要求的电能质量监测仪表测试标准。超次谐波是61000-4 -30第3版信息附件的一部分，因此它们不包括在IEC  62586的范围内。

Q: 问:电力系统中是否有关于超次谐波相关设备或系统的合规标准?

A: 根据资料，目前暂时没有

Q: 超次谐波（Supra Harmonics）产生的原因是什么?

A: 基于逆变器的资源(IBR)的激增被认为是主要来源。 例子包括电动汽车充电器和分布式能源(DER)，如太阳能 、风能、电池存储。

Q: 超次谐波在供电网络中的存在会产生问题吗?

A:答案是主观的。据我们所知，电力系统中实际的超谐波问题的记录案例是有限的。我们在美国了解到的信息表明 ，这种情况包括超谐波范围低端的频谱成分。在欧洲，电力线载波通信更为普遍，被认为可能受到超谐波的影响。这种通信用于电网控制、计量和其他应用。

Q: 德国GMC-I集团的客户和行业领头人对超次谐波 目前的问题有什么看法?

A: 我们的反馈是，超次谐波目前还不是一个主要问题， 但未来可能会变得更加令人担忧。客户报告说，他们在50次谐波和100次谐波附近看到了活动。

Q: 德国GMC-I集团旗下电能质量产品的谐波显示范围是什么?

A:所有德国GMC-I制造的PQ产品显示远远超出上述PQ标准要求的50次谐波。德国GMC-I旗下 HDPQ系列显示电压 为127次谐波，电流为63次谐波。如下所述，记录的数据能够产生超次谐波。

Q: 德国GMC-I旗下产品能测量超次谐波吗?

A: 是的，高达15.3 khz @ 60Hz和12.75kHz @ 50Hz(第 255次谐波)。被测谐波的范围取决于采样率。德国GMC-I 旗下HDPQ系列，HDPQ- dn和61000系列以每周期512个样本的速率采样，可容纳高达255次谐波的电压和电流。 传统的型号PX5系列采样每周期256个采样，可以容纳高达127次的谐波电压和电流。

Q: 我怎样才能看到由德国GMC-I旗下产品测量的超出设备面板直接可见范围的超次谐波？

A:通过使用Dran-View 7 Enterprise Harmonic & Timeplot计算器。

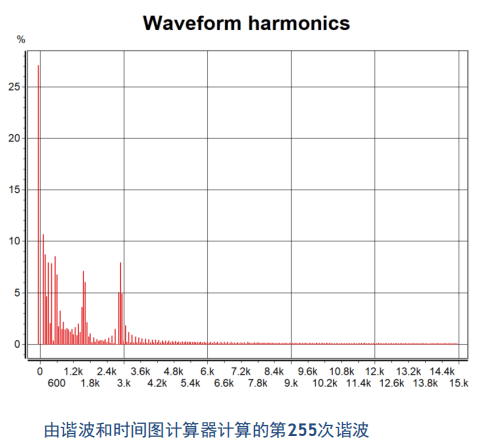

Dran-View 7 Enterprise可以计算任何存储波形的谐波。我们的建议是在配置仪表时启用与日志间隔的波形记录。一旦数据存储在Dran-View 7  Enterprise中，谐波和时序计算器可以计算每个波形的第 255次谐波。然后，您可以将计算的谐波绘制为时间线或查看记录的任何波形的谐波谱。
