德国GMC电能质量

| 及早发现和整改电能质量问题

最近，随着现代能源供应变化的进行，配电电网中的电压质量（电能质量）变得越来越受重视。 理想情况下，电网中的电压具有正弦形状，这是由电压电平、频率和曲线形状决定的。

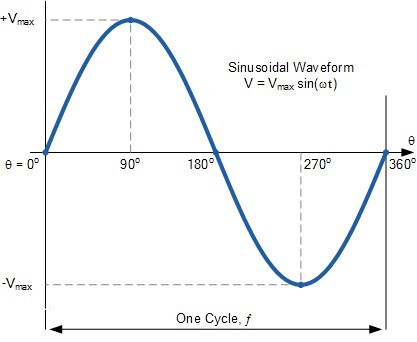

好的正弦波的例子

| 什么改变了

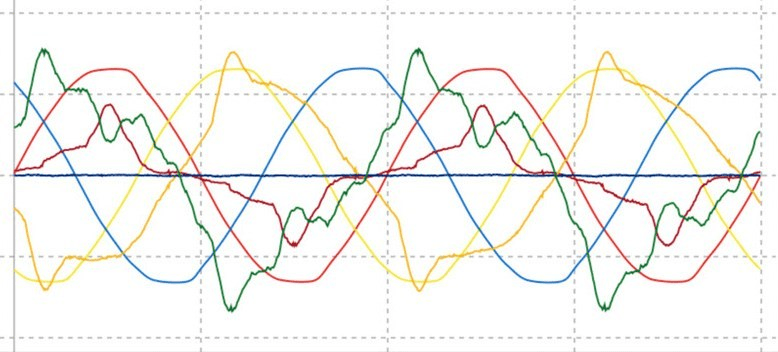

由于电网能源供应的改变及相互作用，加上非线性负载和发电机的使用增加，电能质量问题日益突出。 因此，电流和电压的正弦波形受到影响， 这会导致电能质量的变化，并可能给其他能源消耗终端造成不必要的消极影响。 这反过来又会引起电气装置操作人员和最终用户的额外运维费用支出。

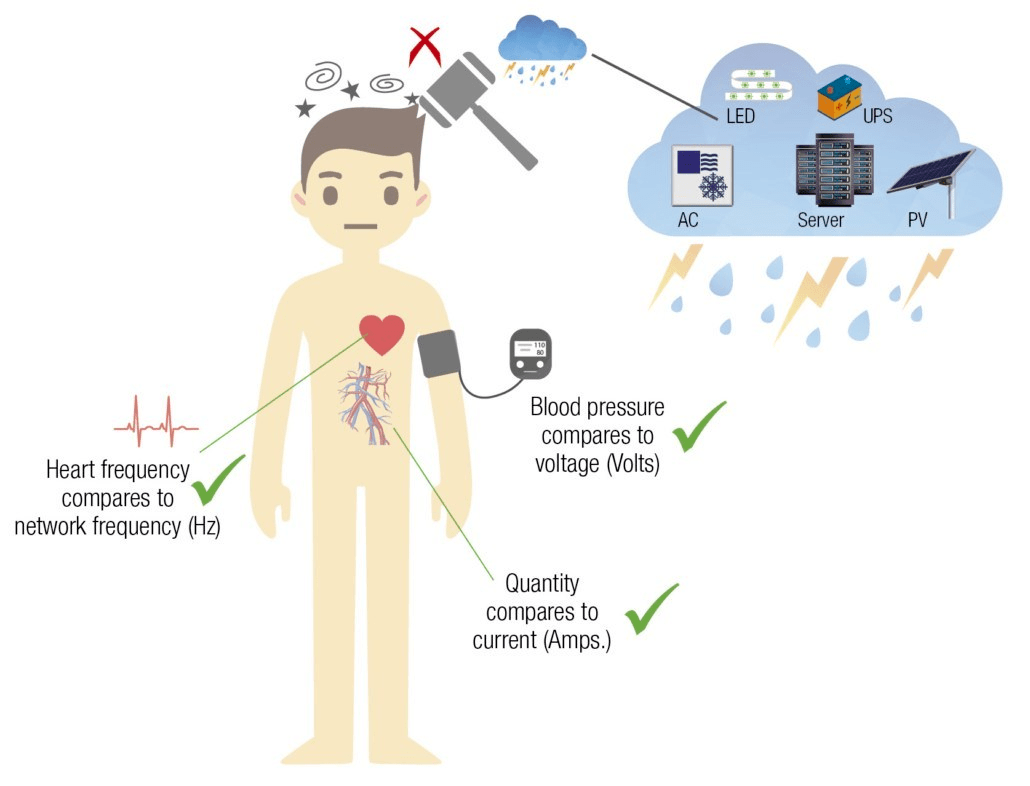

电能质量问题的根源（恰如头痛的保罗）

保罗头痛——尽管他的主要身体指标是正常的

心率没问题

血压没问题

没有失血

但还是很头疼。 为什么？

因为“头痛”的环境条件已经改变：

☆ 非线性负载和能源供应者增加

☆ 集中式电力供应

☆ 分布式能源(例如光伏等 )

☆ 具有内部独立供电的微网系统(例如。 数据中心等。 )

| 摘要

人们可以通过预防性筛查来预防疾病，从而防止由此产生的症状，但谁喜欢去看医生，找出一些根本不对劲的地方？ ！

如何检测电能质量问题？

长久性安装的在线电能质量监控装置有助于早期发现电能质量问题，防止系统故障进一步恶化。 计量认证过的A级电能质量监控系统可把常见的干扰变量和电压事件都可以长久记录和评估。 此外，还可以借助剩余电流测量装置在早期阶段检测绝缘故障。

| 由于电能质量问题引起的典型危害：

☆ 电机和变压器过热

☆ 剩余电流装置和熔断器的频繁断开

☆ 中性导体过载（火灾危险）

☆ 功率因数校正用电容器过载

☆ 荧光灯和显示器闪烁

☆ 电子镇流器故障

☆ 电子设备和控制器的功能损伤(例如电梯控制、电话系统、生产系统、测量设备等。 )

☆ 服务器宕机(例如在数据中心等)

☆ 脉冲控制信号传输的障碍(例如输配电网络中 )

☆ 干扰以及来自无线电网络烟雾报警器的假警报

☆ 无功功率增加，从而增加能源成本（能源效率降低）

☆ 减少器件的预期寿命(例如LED照明故障、服务器故障、电机故障、变压器故障等 )

☆ 干扰噪声增大(针对人耳0-16kHz的噪声)

☆ 集肤效应（由于高频交流成分增加后电流只流过导体外层）

☆ 线路和电缆损坏

因此，电能质量差会给电力消费者带来负担和损害，在坏的情况下，还会危及人员和财产安全。 2007年的一项研究已经将电能质量问题造成的经济损失定为每年1570亿欧元，这是一个不断增长的趋势。 因此，电能质量不是一个新的话题，近年来，由于越来越多的新技术增加给全球电力系统带来不确定性，电力质量越来越受到关注。 电气现象的考虑和限值是从IEC61000-x-x的电磁兼容性标准化中得出的。

意想不到的系统故障-如何应对？

 | 结论

一旦故障或故障发生在电网或设备中，无论是连续的还是偶发的，在通常故障排除条件下无法解释的问题，其原因往往是电能质量问题引起的。
