电能质量监测设备测试标准和测试方法

来源:德国GMC电能质量 发布时间:24-09-09 浏览:255 次

电能质量分析仪的测量方法

对于电能质量分析仪来说,正确和可重复测量电能质量是很重要,因此其必须满足电能质量相关参数测量的标准,这不应与电能质量合规标准混淆。

根据IEC61000-4-X的测量程序标准

IEC61000-4-30ed.3测量电网电能质量的方法根据第5.9.1章“测量方法”实施测量到50次谐波(带宽为2.5kHz,50Hz,要求采样率至少为4.5-5kHz)。

电流测量与A级设备绑定

在与相关电压通道相同的间隔内记录电流的电平、不平衡、谐波和间谐波

增加了快速电压变化(RVC)的测量方法

IEC61000-4-30ed.4

-- 高采样率(带宽覆盖范围从2.5KHz-150KHZ)

-- 实时功能

-- 快速瞬态测量

-- PTP时间同步

-- IEC计划在未来2-3年进行标准的引入

精度的定义

A级电能质量分析仪

根据IEC61000-4-30A级电能质量分析仪提供的测量值在测量仪器和制造商之间是可比的。 从S级电能质量测量装置开始测量的值不再被认为是可比的。

-- IEC61000-4-7谐波/间谐波测量指南

-- IEC61000-4-15闪变测量的规定

为确保测量数据可比性,建议使用经过计量认证的电能质量分析仪,同时经过认证的电能质量分析仪另一个优点是相关的测量数据有计量证书.

S级电能质量分析仪

IEC61000-4-30 S级电能质量分析仪用于基本/高级电能质量分析,并提供有用的监测数据。 满足S级性能要求的电能质量分析仪用于电能质量调查统计和合约类的应用,无潜在纠纷。 相比A级精度的仪器,S级电能质量分析仪数据可比性并不是强制性的,因此对S类的精度和性能要求不如A类严格,它们的价格也较低。工业和工程上经常使用S级测量仪器。

低压配电系统的电气安全-根据IEC61557(PMD)测试、测量或监测保护措施的设备

IEC61557规定了配电系统电气参数综合性能测量和监测装置(PMD)的要求。 还规定了额定电压最高可达交流1000伏或直流1500伏的单相和三相交流或直流系统的工作环境。针对标准的测量仪器可以是长久安装的,也可以便携式的,它们可能用于室内或室外。

根据IEC62586测量供电系统的电能质量

IEC62586-1

IEC62586-1规定了测量设备有关产品和性能的要求,其功能包括测量、记录和可监测电力系统中的电能质量参数,其测量方法(A级或S级)在IEC61000-4-30中定义。标准适用于50Hz或60Hz的单相、两相(分裂)和三相交流电源系统。

IEC62586-2

IEC62586-2规定了设备的功能测试和不确定度要求,其功能包括测量、记录和可能监测电力系统中的电能质量参数,其测量方法(A级或S级)在IEC61000-4-30中定义。 本标准适用于满足IEC62586-1电能质量测试设备。 本标准也可由其他产品标准(例如数字故障记录器、中高压保护继电器标准),引入IEC61000-4-30定义的A级或S级电能质量测试功能的设备。

进过计量认证的电能质量测试仪器的优点

1623835806784714.

 虽然对电能质量测试装置的要求在测量方法(IEC610004-30)、设备特性(IEC62586-1)和符合标准的测试(IEC62586-2)方面都有精确的定义,但制造商之间存在差异。 特别是,生产商往往无法证明他们的测量仪器是如何满足标准的.

只有通过独立的认证机构才能证明其是准确的测量电能质量参数,由第三方权威机构颁发认证证书。 未经检测机构认证的甚至自行申报的厂家申明不能代替计量证书,这些问题应该值得大家关注。

举例如下:


1623835806356047.

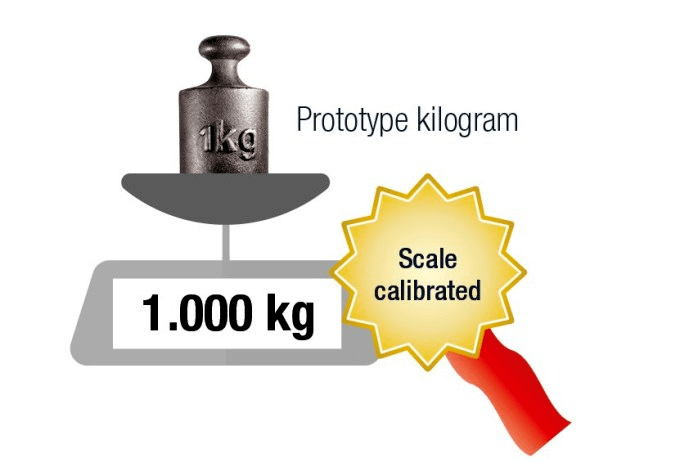

只有校准和追溯到标准单位才能确保1公斤真正是1公斤,并以这种方式显示。

1623835806393665.

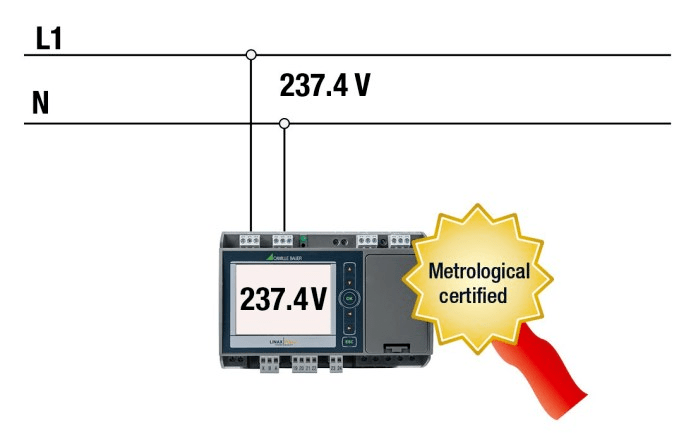

Lineax PQ3000电能质量表显示237.4V,由于经过独立的计量认证,您也可以确保237.4V是准确的数值。满足IEC62586-2认证的电能质量分析仪需要150多项测试,其中一些测试是复杂的。为此,有必要建立一个经过校准可追溯到国际单位系统的详细测试方案。

备注

在投标中经查要求电能质量分析仪满足IEC标准的上述测量方法和程序,本篇文章应该有助于在这方面提供一些不一样的内容。

特别注意:在购买电能质量测试装置时,请不要忽略必要的传感器(例如电流互感器,Rogowski线圈),因为整体的精度其实受制于传感器的精度。
