德国GMC电能质量

每毫秒都在计算！

数字经济重新定义了商业运作，并正在为电力可靠性和质量制定新的标准。 对于数据中心和其他高可靠性设施来说，停机时间是灾难性的，即使是最小的电能质量问题也会导致设备故障、数据损坏和数据丢失。 每起事件的成本可能从数千到数百万美元不等！ 依靠 24/7运行的企业通过安装通常包括不间断电源(UPS)系 统和备用发电机的冗余功能来满足其电力可靠性和质 量需求。 为了确保这些系统的正常运行，并提供对电 力条件的持续监测，许多公司采用了综合电力监测系 统。

ups系统的限制

UPS系统是内聚电力可靠性程序的关键组成部分。 但 仅仅因为UPS正在运行并不意味着它已经完全运行，或 者它可以完全保护您的系统。 UPS系统在解决潜在的 电能质量问题方面存在技术局限性。 它们是复杂的机 电设备，它们本身就会发生故障。 虽然您的UPS系统 可能具有报警功能，但这些功能通常是基于客观指标 ，而没有能力对您的关键负载的电能供应的质量进行 评估。 为保护您的设施而安装的系统实际上可能是问 题的根源，而您甚至不知道。同时监控UPS的输入和 输出，使您可以密切关注公用事业电源、UPS对输入 电源问题的响应以及您的关键负载，以验证您的投资是否以好的方式工作，并缓解电源方面的问题。

关键系统监测

监控电网供应，UPS和其他关键领域的电力系统，提供必要的工具，判断您的电力系统和符合的整体健康情况。 仅仅因为系统运行正常并不意味着它运行在好的状态下，也不意味着没有问题出现。 电能质量监控系统具有独特的能力，通过不断评估供电质量，并在出现问题时向您发送通知，从而提供潜 在故障的预先警告。 此外，如果发生坏情况，停电 或严重故障，电力监控系统提供的数据可以在排除问 题和尽快恢复运行方面发挥宝贵的作用，降低停机成 本，并提供必要的信息，以长久纠正或减轻问题。

Encore系列是一种成本效益高的监控解决方案

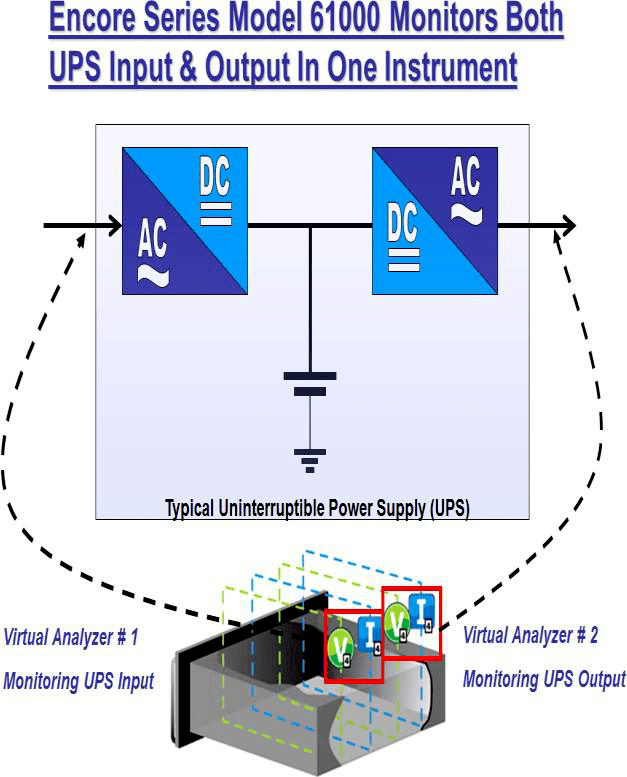

在标准和开关设备安装外壳，61000系列数据节点是完 美的高可靠性监测。 该61000独特的模块化设计为一个 仪器中的两个三相电路提供了高分辨率的电压和电流监 测(每周期512个样本。61000配置有四个模块：（2)电 压模块和(2）电流模块。 每个电压和电流模块有四个 通道来完成所有三相的监测。 如上图所示，在配置系 统时，在仪器固件中将电压和电流模块配对在一起，形 成虚拟分析仪。 一个电压和一个电流将组合配对以监视UPS输入（虚拟分析器#1），其余 模块配对以监视UPS输出（虚拟分析器#2）。 每个虚 拟分析器的功能就像一个完整和独立的电能质 量、监测和能源仪器。 PQView DE是系统的Web启用 软件，它将每个虚拟分析器看作是一个单独的、可配 置的仪器。

配置清单

如上图所示，经济的Encore系列监控解决方案利用 了61000-两个虚拟分析仪的模块化，同时在一个仪器 中监视UPS的输入和输出。 下面只是一个常见的 61000配置

仪器主机： 数量（1）61STD，标准61000

电压测量： 数量（2）61MZP，61000个POD模块  数量（2）5536VPOD，600V电压POD

电流测量： 数量（2）61MZP，61000个POD模块  数量（2）5537APOD，5A电流POD

还提供了其他几种配置，例如使用61SG或61SGD(带有 LCD显示)开关面板安装61000仪器，以及各种其他模块 和POD组合，以满足其他测量和安装要求。

案例研究：银行数据中心Ups失效

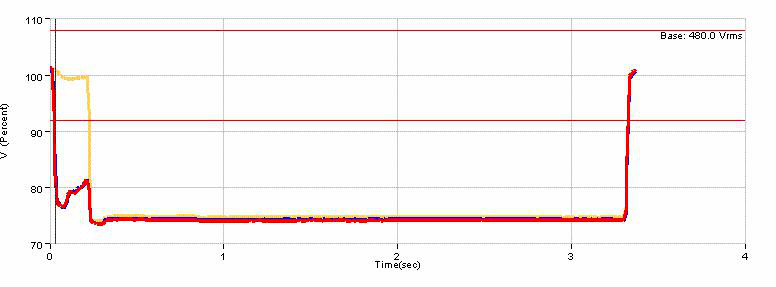

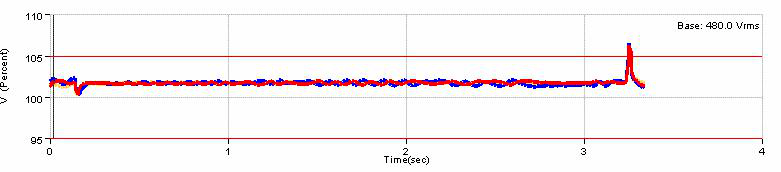

Encore系列系统正在监测纽约市一家主要国际银行的 数据中心。 该设施有两个相同的在线静态UPS系统来 自同一主要制造商。 对各UPS模块的输入输出进行监 控。 2月19日午夜过后不久发生了3.3秒的上游凹陷，起源 于公用电网。 凹陷深度约为480VAC标称的75%。 凹 陷导致高层建筑电梯控制系统受损，但没有迹象表明 关键系统受到影响。 然而，进一步的调查证明了这一 点... 在这种电力事件的情况下，UPS或关键系统都没有报告 任何警报，但Encore系列监控系统表明，两个UPS中的 一个经历了过压状态，与公用事业凹陷恢复正常相一 致。 峰值电压超过标称电压的107%，几乎520V！ 这完全超出了UPS的规格。 过电压条件是 不可取的，因为它们会应力和损坏计算机和其他电 源，导致关键的系统故障。

通过有效的监测，在发生任何系统故障或停机之前就 发现了这个潜在的严重问题。 呼叫了UPS服务团队， 他们发现了UPS的控制板问题，这一问题得到了迅速的 纠正。 如果Encore系列系统没有主动发现这个问题， UPS系统可能会造成灾难性故障，导致停机和银行的重 大财务损失。
