德国GMC电能质量

问题

安装的电气设备的风险往往只有仔细倾听才能注意到。

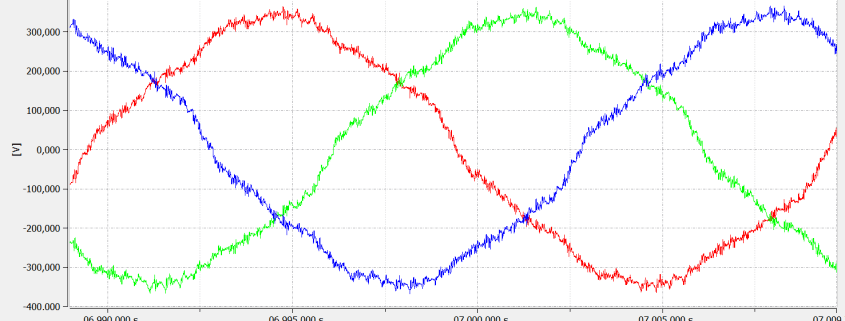

这里实例也是如此，尽管在金属加工行业中并不少见。 在20kHz以上的宽频谱中，上图极端电压畸变的原因由于压缩器中变频器引起的。 一个常见的干扰现象是在断路保护器中发出令人不安的响亮的口哨声，其中最大比例的引起时钟频率电流必须流过。 负责任的电工可能会关心电气安装设备的使用寿命和对断路器跳闸行为的负面影响。 最新的情况是，如果根据严格的电能质量分析证明了存在这种影响，这也会给电网中的其它负载带来灾难，这些系统和设备的提前老化必须提前预期。

因果关系研究

作为因果证明，根据EN61000-4-30要求，以EN50160或EN61000-2-2或EN61000-2-4为限值的电能质量分析是不够的，特别是在高频干扰的情况下。 为此，需要更好的测量仪器，其能力远远超过标准要求的水平。 此外，需要大量的经验和工厂相关知识来选择正确的测量位置和进行设备参数化设置。

当涉及到解释测量结果时，不幸的是，你也不能依赖最新的标准。 根据最新的EN61000-2-2（2019），在图中所示的两位数Khz范围内的干扰甚至是允许的。 而针对工业电网的EN61000-2-4标准自2003年以来一直未做变更，甚至没有任何限值建议。

可能的解决办法

理想情况下，引起干扰的逆变器首先不应该发射相应的高频电流。 这可以通过在逆变器上再加一点努力来实现，但显然不符合制造商的利益。 因此，无源滤波器（吸入回路或宽带滤波器）通常有助于解决这些问题。
