德国GMC电能质量

能源供应的电能质量问题可能导致生产或操作设备故障， 通常只有在造成严重的经济损失时才采取反应。 但是，如果通过对整体电网的持续监测及时发现端倪，这些电能质量事件中的许多是可以避免的。

电能质量监测不仅提供一种静态统计评估，与标准或供应合同进行比较（例如EN50160），也可以记录电能事件事件(例如电压暂降)，分析其原因和后果。

事件记录

原则

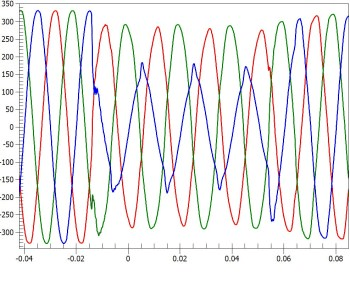

对公共耦合点或用户侧的所有电压进行监测，以防止譬如电压变化、中断或过度供应等电能质量问题。 这些问题被记录为事件。 事件没有静态的统计评估报告，因为事件的数量是不受限制的。 每个事件记录包含事件的持续时间和所有电压和电流的波形以及RMS半周期值的过程。

事件记录的好处

通过评估事件记录，可以确定故障的原因，在好的情况下，我们通过事件建立与检测到的事件（如控制系统或设备的故障）的相关性。 由此可以做出适当的补救措施，并检查措施的有效性。

统计分析

原则

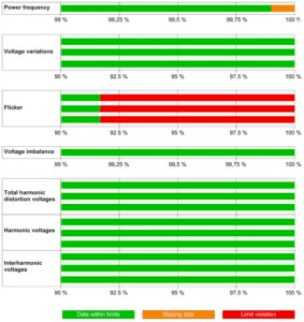

对公共耦合点供电电压的所有相关参数进行监测，统计平均，并与预设值进行比较。 这可以证明我们的电网满足标准要求，也可以提请注意潜在的问题。 同时电流、谐波含量和不平衡度也被监测。 然而，由于不存在限值，这些结果不是统计分析的一部分。

统计分析的好处

核查是否达到标准要求或合同约定的情况(例如能源供应商和能源消费者之间的合同）。 通过观察结果的变化，可以在早期阶段检测到电能质量的恶化，并可以寻求原因。 可以立即检查所采取措施的有效性。

电能质量评估

评价依据

· IEC61000-2-2(NS)

· IEC61000-2-4（工业）

· IEC61000-2-12(MS)

· EN50160

· GB/T

· IEEE519

· 具体国家

· 具体应用

结论

原则上，重要的是要理解评估电能质量有两种不同的方法。 一个是根据统计数据进行的符合性评估，另一个是使用电能质量分析仪对事件以及事件的时间戳进行记录。
