带有差分电流监控的电能质量分析装置

来源:德国GMC电能质量 发布时间:24-09-06 浏览:321 次


电能质量(也称为PQ)已成为各方面热议的话题,需要考虑的不仅仅是IEC 61000-x-x电磁兼容性标准中规定的实际电能质量现象。在实践中,通常会添加其它重要参数来支持电能供应安全,在某些情况下会出台保护能源消费者方面的法律。这些监控指标越来越多地包括消耗电量值,这些消耗电量值与将CO2排放量降低到更加气候友好的水平有关。结合实际应用,所有上述监控指标至少必须基于真实的实测值。

电能质量测量精度受到质疑

通常根据标准和精度对测量仪器进行分类。准确性是一个重要指标,可以根据可靠的测量结果进行分析,并采取后续行动。但是,可以观察到,尽管所使用的测量仪器对应于指定的精度等级,但通常对所需的传感器的关注较少。结果表明,尽管电能质量应用中使用的A级电能质量测量仪器在电表上的U / I精度为0.1%,而电表的精度为0.2S,但是配套电流传感器的精度通常要低得多(例如0.5%或更差)。此外,精度不仅影响电能质量测量,而且还不可避免的带来谐波兼容性问题,这在电能质量课题中越来越重要,是我们需要考虑的相对较新的问题之一。

剩余电流监控装置的错误报警

由于与防火和工厂保护系统的运行有关的原因,在固定设备中通常无法使用剩余电流断路保护装置(RCD)。通常,我们需要监控设备的工作故障电流,例如在UPS网络,数据中心,生产工厂,机场等场景下。在这种情况下,有必要安装剩余电流监控装置(RCM)作为保护装置,除非已经指定专人负责RCD保护装置。

然而,我们也越来越多地看到RCM系统容易受到干扰。通常,这是由于谐波反复干扰测量并触发错误警报而引起的。例如,即使没有故障发生,RCM仍可能报告触发了限值。这给操作员带来了不确定性,并导致不必要的故障分析工作。但是,当发生实际故障时,情况甚至更糟,因为如果未检测到故障或进行了错误的测量,则可能导致实际损失,例如,无法触发灭火装置。

解决方案:配备合格的电流传感器

为了提高电能质量测量的准确性,Camille Bauer Metrawatt AG推出了XCTB,XKBU和XKBR系列电流传感器,用于电能质量分析装置。新一代的电流传感器器即使在高达20 kHz的谐波带中也可确保无故障运行。 因此,从电流传感器到LINAX PQ3000,LINAX PQ5000和LINAX PQ5000-RACK系列终端,Camille Bauer Metrawatt AG的经计量认证的电能质量测量方法都得到了IEC 61000-4-30 Ed.3 Class A的系统认证和持久保证。

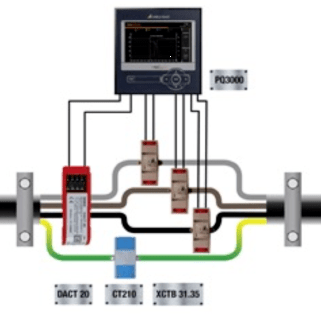

LINAX PQ系列电能质量监测装置通过允许在同一应用中测量和评估残留电流和接地导体电流,从而有助于优化RSM。在这种情况下,使用DACT和KBU系列的差分电流传感器。为了在出现谐波振荡时尽可能避免测量误差,将测量系统限制为监视频谱的1kHz。

此外,系统的稳定运行还得益于以下优势:可自由选择的监控通道数量(0/2/4/6/8),可选择差分和/或接地导体电流监控器,可断开导体监控器,可自由选择极限值,使用标准电流传感器的接地导体电流测量,警报和预警阈值触发记录,通过数字输出的直接警报触发等。这些功能中特别值得一提的是灵活的可监控通道选择,可快速进行真正需要时的故障定位。

总之,可以说,通过将LINAX PQ系列电能质量测量设备与适当的电流传感器配合使用,可以同时且非常经济高效地执行一系列电能质量测试应用。所有这些都可以在整个系统中始终保持较高的准确性和兼容性。
