跨越未来的能量监控系统 SMARTCOLLECTSC²

来源:德国GMC电能质量 发布时间:24-09-08 浏览:275 次

跨越未来的能量监控系统 SMARTCOLLECTSC²


SmartCollectSC²能源监控系统(简称EMS)为您提供完全符合ISO50001的能源数据透明性管理。出于分析目的(例如减少CO2碳排放,提高能源效率和评估节能潜力以及进行能源审计),EMS仪表盘为您提供丰富全面的面板视图支持。各种手动或自动报告功能可帮助您进行各项业务分析。

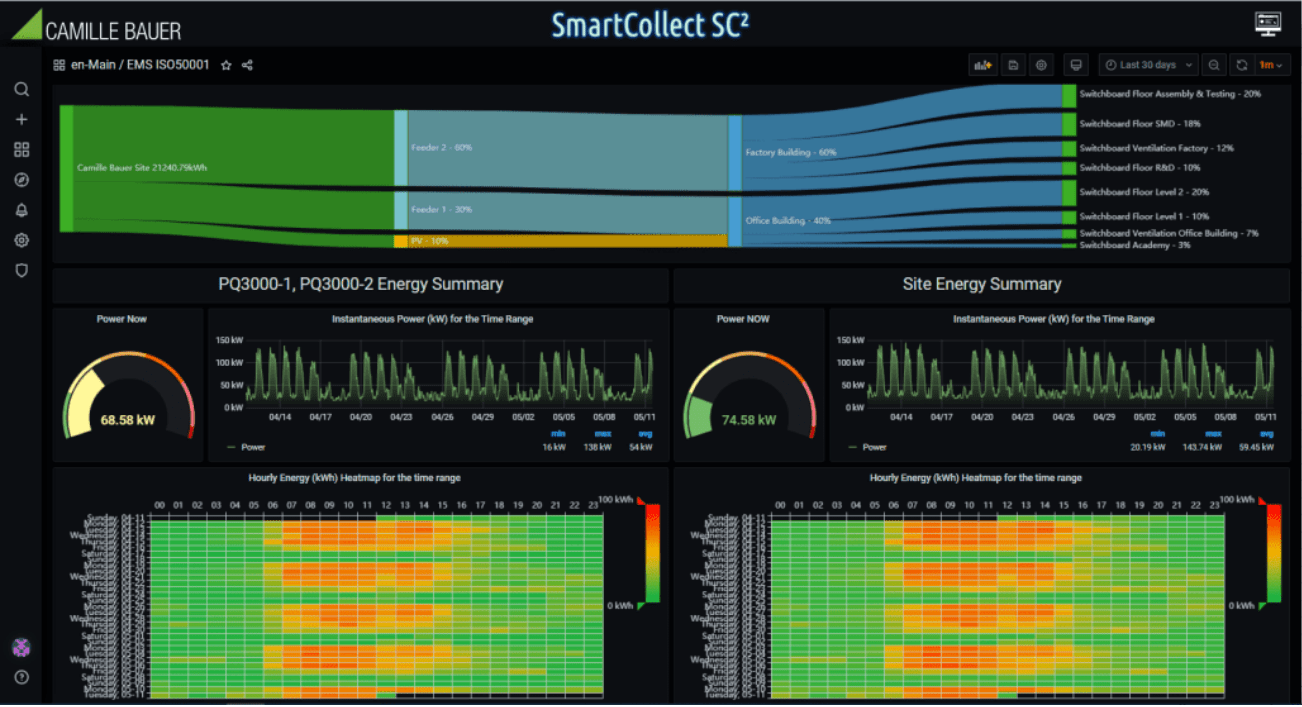

根据ISO50001的能源监控系统的重要元素包括各种仪表盘:

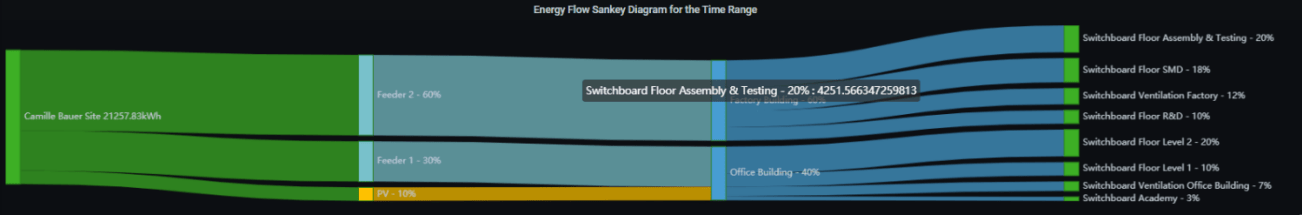

桑基图(Sankey diagram)


* 桑基图(Sankey diagram)是一种特殊类型的流程图,其中流量由与数量成比例的箭头指示:箭头的宽度表示要按比例绘制的数量。此外,在桑基图中,定向流始终在两个节点(进程)之间运行;因此,它们除了传输数量以外还传输其他信息,例如系统的划分或结构。因此,桑基图是传统流程图或条形图和饼图的有效替代方案,尤其是在表示生产工厂中的能量流和数量流时。桑基图尤其适用于能源管理,设施管理(建筑服务工程),过程工程或工厂工程中。

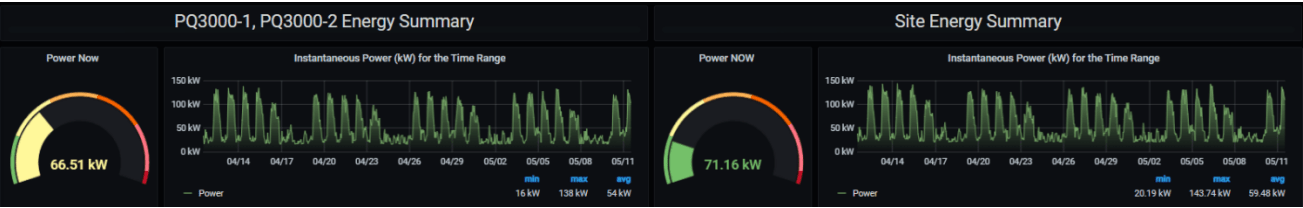

各个测量点/位置的当前运行数据


* 当前运行数据仪表盘显示各个计量点以及整个站点的当前消耗情况。

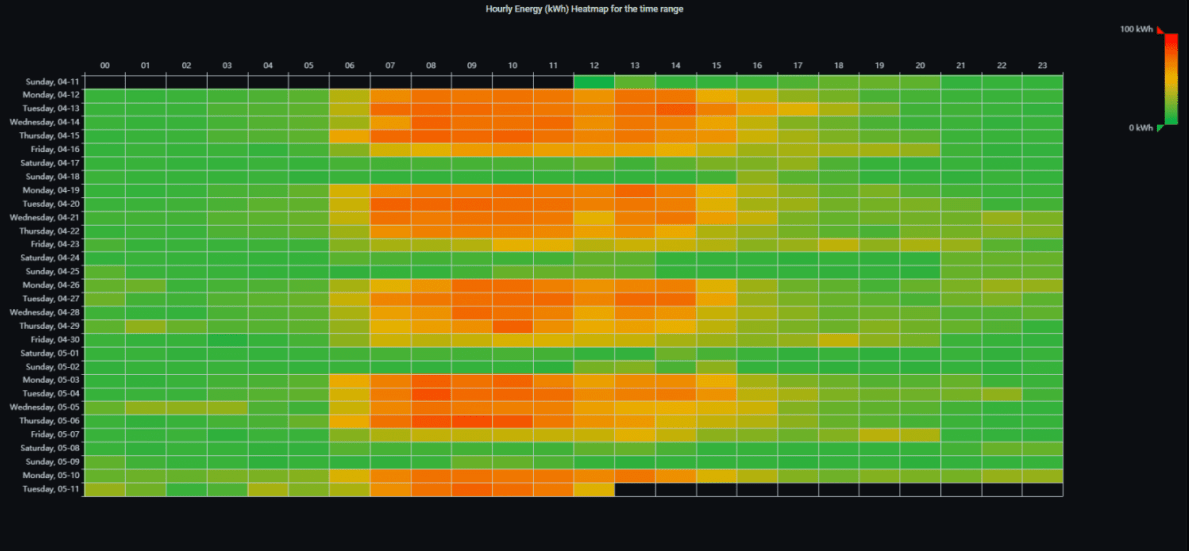

热图


* 热图是能源管理中一种仅在两个维度上便可清晰地描绘三维数据的方法。二维空间的两个轴表示两个时间维度(例如日期和时间),而数值维度则通过颜色渐变显示。这意味着所有长期(从几个月到几年)的消费数据都可以一目了然地显示出来。热图可立即显示出许多传统消费图中很难看到的消费模式。

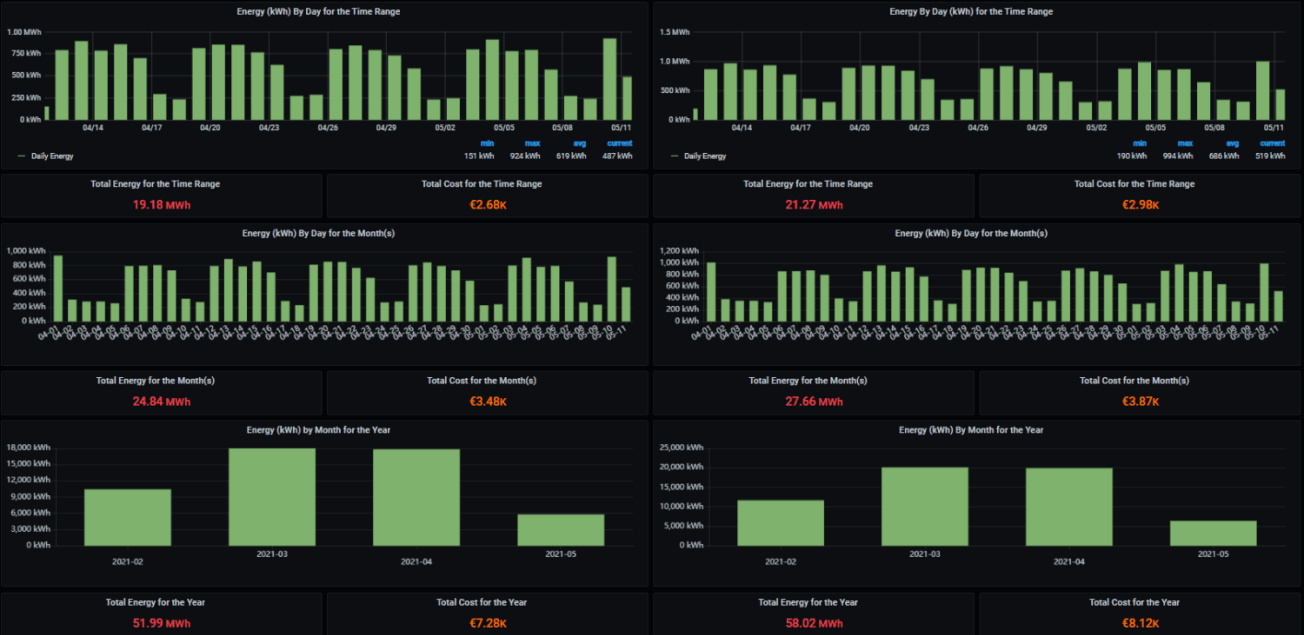

能源统计考虑因素(kWh)


* 能耗的统计评估仍然是重要的参数,因为用户的金钱/成本直接花费在这里。不同的时间范围使得可以直接评估金钱/成本方面的改进措施。
