机架安装式在线电能监测仪PQ5000-RACK特殊功能

来源:德国GMC电能质量 发布时间:24-09-10 浏览:358 次

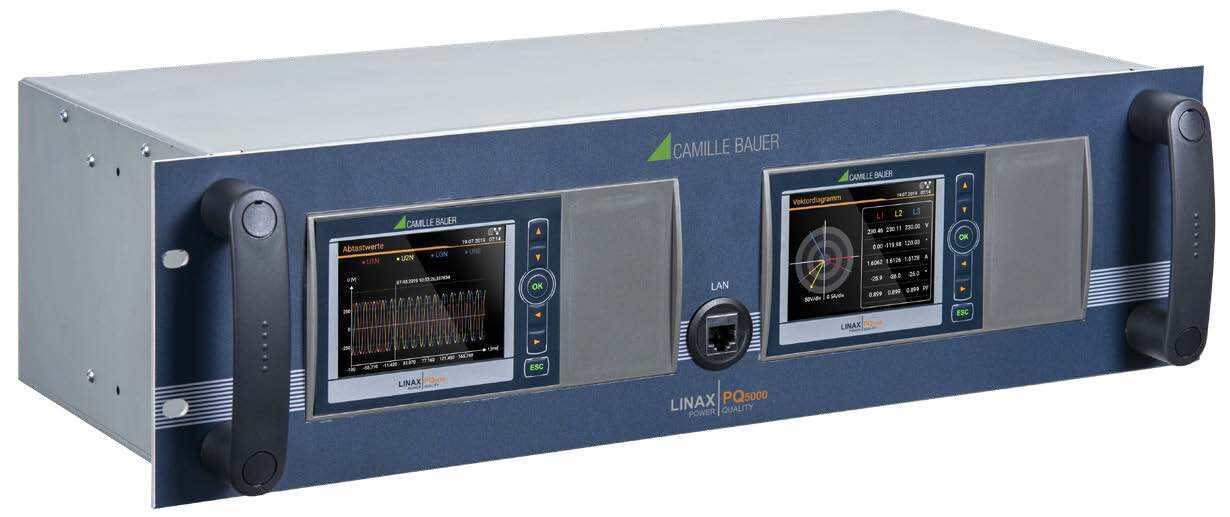

机架安装式在线电能监测PQ5000-RACK特殊功能


PQ5000-pack

安装式在线电能监测仪


在发生事件时收集电网信息:在线式电能质量分析仪,LINAX PQ5000


所有PQ设备都监测电网中某一点的电能质量。 当电能质量事件发生时,记录每一种情况下的所有电压和电流。

PQ5000-RACK还可以监控多达12种数字输入状态(选项),例如断路器、隔离器或保护装置的状态。 这些输入之一的状态变化也会启动PQ事件记录,并在选定的记录期间补充所有输入的状态信息。 同样的状态信息也收集«正常»电压、电流或频率事件并集成到故障记录中。

通过这种扩展的故障记录,可以为以后的事件分析收集重要的电网状态信息,因为数据可以通过这种方式与电网中的事件关联起来。


通过继电器输出信息


如果发生事件,现场可能需要通过(可选)继电器输出报警。 这在持续较长时间的故障情况下特别有用,如单相上的持续欠压,但也在操作相关原因的情况下。

以下事件可以通过继电器输出报警:

•持续的电压或电流事件

•通过NTP或GPS进行的时钟同步丢失

•内存已满(删除旧的信息)

•设备准备启动


1634110618657130.

在线式电能质量分析仪,LINAX PQ5000



该设备基于在线式电能质量分析仪LINAX PQ5000,采用符合EN 60297的19英寸机架设计,还可以监控多个测量点(双母线、变压器)。


1638863876946215.

安装式在线电能监测仪


其他特殊功能包括:

设计

•电流输入可用于5A(常规电流互感器)或3V(小信号转换器)

•4个模拟输出或Modbus/RTU接口(可选)

•输入GPS时间同步作为标准


通讯

•通过局域网(前、后)进行调试、配置和数据分析:

Modbus/TCP, NTP, http, https, IPv4, IPv6

•3G/4G路由器(可选)

•IEC 61850(可选)

•网络安全综合防护
