高性价比的在线电能质量分析仪 PQ1000

来源:德国GMC电能质量 发布时间:24-08-14 浏览:429 次

高性价比的在线式电能质量分析仪 PQ1000





在线式电能质量分析仪


三相电能质量分析仪校准



电能质量测试仪价格

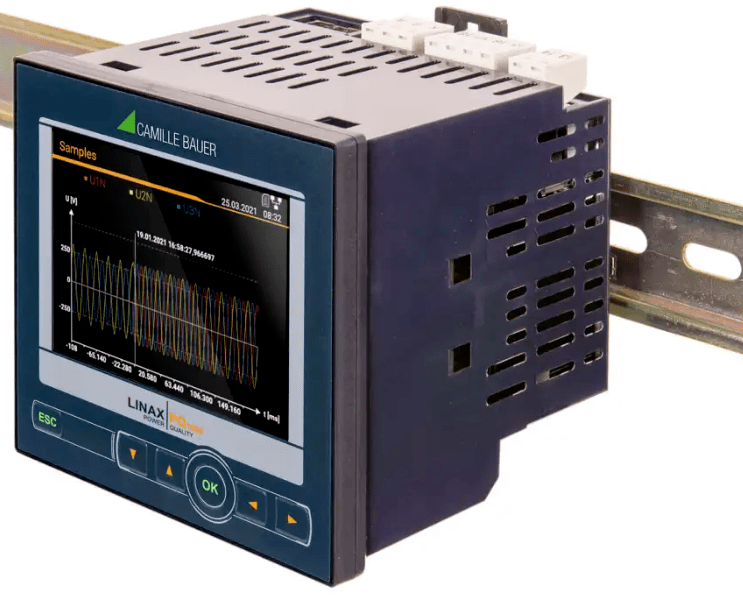

今天我们介绍集团瑞士工厂CAMILLE BAUER公司新推出的高性价比在线电能质量分析仪 PQ1000





LINAX PQ1000 用于电力系统分析

IEC 61000-4-30 Class S 电能质量分析

PQI-S FI1, 装置类型基于IEC 62586-1

根据通用标准和自身限值对配电网和IPC进行符合性评估

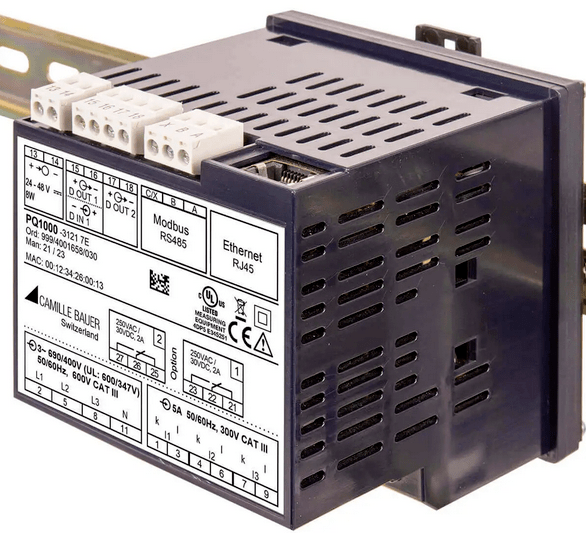

设计多样(顶帽导轨式安装带显示屏/不带显示屏,面板式安装96x96 mm)



下面我们来看下PQ1000的技术参数,

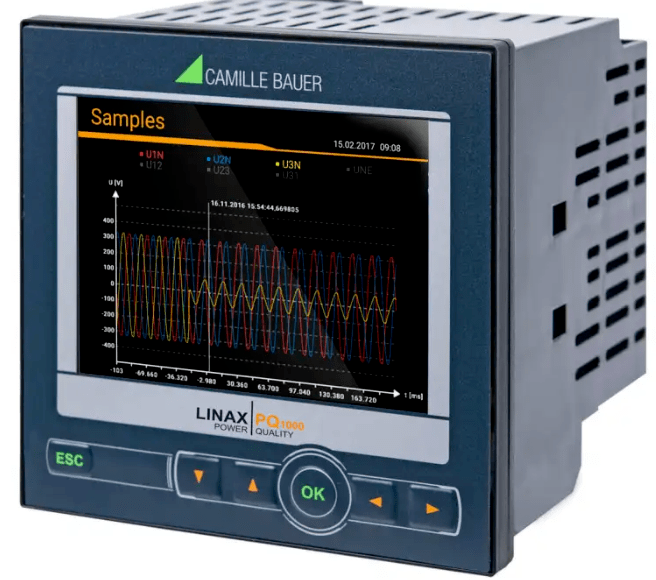

LINAX PQ1000


设计

DIN轨道/ 96x96


显示/操作

/ 按键


电能质量符合性监测



电能频率


电压/电流变化


不平衡电压/电流


电压THDS


电压/电流Harmonics


电能质量事件类型记录



电压暂降


电压中断


电压暂升


不平衡


电流暂升


频率畸变


测量


IEC 61000-4-30

Class S, Ed.3

采样率(带宽)

18 kHz(4.5kHz)

每周期样点数50/60Hz

360/ 300

剩余电流监测

选件

电能表

符合的标准

EN 50160

IEC 61000-2-2

IEC 61000-2-4

IEC 61000-2-12

IEEE 519

GB/T

精度U/I [%]

±0.2%

功率精度

±0.5%

有功能量(IEC 62053-22)

Class 0.5S

电压测量


过电压类别

600V CAT III

通道数量

4

测量范围LN/LL

480V/832V

频率

42...69.5Hz

电流测量


传感器技术

CT

类别

300V CAT III

通道数量

3

记录/协议


存储容量

16GB

PQDIF

浏览器访问/SFTP

CSV

浏览器访问/SFTP

PDF符合性报告

浏览器访问/软件

电源


供电

100-230V AC/DC

24/48V DC

功耗

18VA,≤8 W

通讯


以太网:Modbus/TCP,Webserver,NTP

标准

IEC 61850

选配

PROFINET IO

选配

RS485: Modbus/RTU

选配

标准I/Os

1 Dig.OUT;1 Dig.IN/OUT

扩展模块

选配

在线式电能质量分析仪




电能质量数据记录

PQ1000具备不同的记录选项,可为评估电能质量,能源管理或电网管理提供历史数据。

电能质量统计


三相电能质量分析仪校准

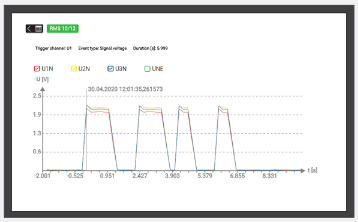

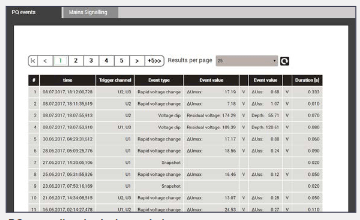

电能质量事件


电能质量测试仪价格


周期数据




使用的内存(16GB)允许在正常应用程序条件下保存数据数年。分配给数据组的内存份额完全使用后,将删除此组中旧的数据。

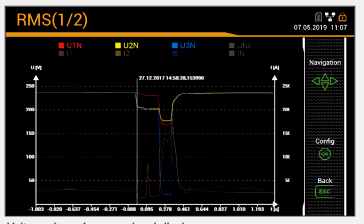

电能质量数据分析

PQ1000获取的所有PQ数据都可以通过设备网页直接可视化和分析。不需要其他软件。

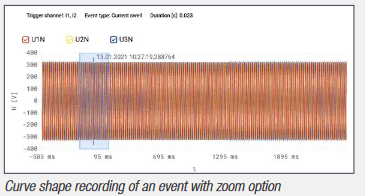

电能质量事件


电能质量测试仪价格

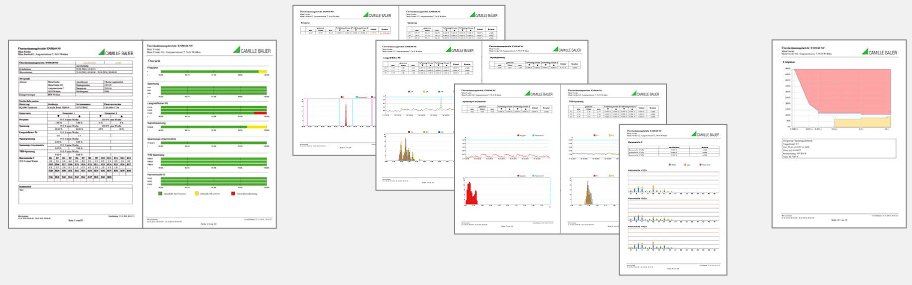

电能质量EASY-REPORT

通过设备WEB界面准备报告

防篡改PDF格式

可选择报告内容范围

可直接出具符合标准的报告或用户自定义限值

可在报告中添加用户指定LOGO



三相电能质量分析仪校准

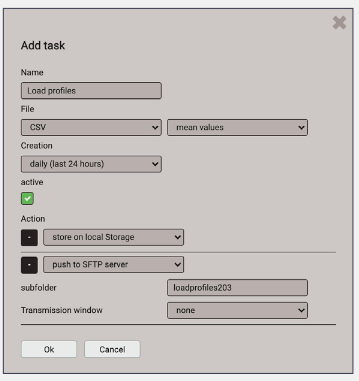

数据导出

自动导出

CSVPQDIF 格式


手动选择导出

CSV PQDIF 格式
