引起电力干扰的主要原因_电能质量分析仪的检测方法是什么

来源:德国GMC电能质量 发布时间:24-09-07 浏览:379 次

发布时间:2022年3月19号        作者:德国GMC-I高美测仪(上海电励士)

是什么引起电力干扰?引起电力干扰的主要原因

有一种非常普遍的观点认为,与电网相关的问题基本上可以追溯到电力公司。这个断言只是部分正确。事实要复杂得多。电力干扰源可以在电力公司和电力用户的设施中找到。然而,85%的电能质量扰动确实是“自制”的,即由设备操作人员自己造成的。---电能质量扰动识别

电力设施

在某些情况下,连接和断开电力公司部分的大负荷可能导致动态网络中的电压波动(即过电压或欠电压)或频率波动。这种主要污染遍及整个电网,并影响敏感设备的功能,如整流器、网络和可编程逻辑控制器系统。--引起电力干扰的主要原因分析

操作设备(用户)

谐波是由非线性耗电元件如晶闸管、igbt和变阻器引起的。除其他设备外,这些组件还用于直流电源(电源组)、计算机、电子镇流器和调光器,以及用于使用可调速电机的驱动装置的功率转换器和变频器。

现代电子设备工作在超低电压下。输入交流电首先通过桥式整流器进行整流,然后通过平滑电容器进行平滑。

这些设备消耗的电流是脉冲的。这是由于整流器下游的平滑电容器间歇充电造成的。这种间歇充电改变了电流的波形:它不再是正弦的,而是与谐波电流叠加。对用户的后果是正弦电流不再能从电源获得。

由于电压和电流频率通过线路阻抗相连,因此它们会导致端子处的电流和电压失真,反之亦然。如果提供给线性用电设备的电流没有失真,也就是说,如果它是正弦的,并且如果电压有不同的波形,也就是说,不是正弦的,那么电源终端的电流也是非正弦的。下表描述了各种现象及其原因。

现象

主要原因



可能受到以下影响

电力公司

用电设备

频率波动

负载变化,发电故障

渐变电压

负载变化

快速电压变化/闪变

开关/特殊负载

电压不对称

加载相位

在某种程度上

谐波和次谐波

特殊设备

在某种程度上

信号电压

数据传输

直流电流或电压

专用装置

(半波整流器)

电压骤降或中断

电力公司的中断故障或者电力用户的网络(短路、中断)

临时过电压

用电网络中的临时过电压故障,功率谐振

否/在某种程度上

在某种程度上/是

瞬态过电压

雷电,开关操作

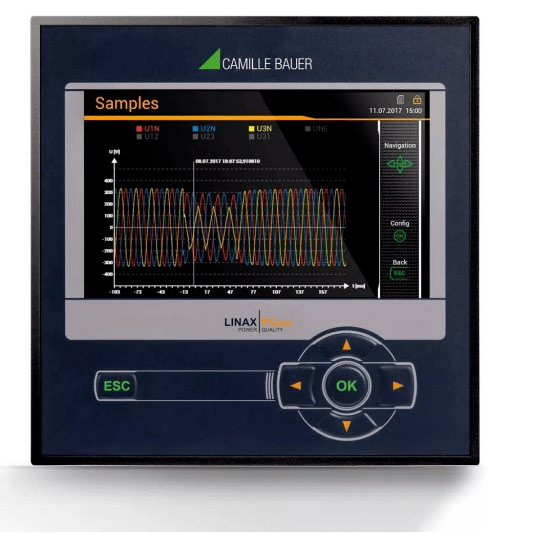

电能质量分析仪 LINAX PQ3000---电能质量检测装置

电能质量分析仪

电能质量分析仪LINAX PQ3000 可以在设备造成任何损害前帮助检测出这些问题,并提供数据以确定事件发生时的根本原因。

电能质量分析仪LINAX PQ3000 是等级A设备符合电能质量标准IEC 61000-4-30 Ed.3。因此,设备可以提供可靠和可兼容的信息用于管理机构,与能源供应商的谈判或内部质量控制。设备也支持符合电压质量标准EN 50160的合格报告。
