在线电能质量分析仪对电压暂态扰动的监控 二 之电能质量基本功能

来源:德国GMC电能质量 发布时间:24-09-06 浏览:278 次

发布时间:2022年4月5日                作者:德国GMC-I高美测仪(上海电励士)

在线电能质量分析仪基本功能:

电压暂降、暂升以及中断,超限监测,波形和RMS图片记录

☆ 电压谐波总畸变率,高至50次的各次电压谐波分量及相位监测

☆ 谐波和间谐波监测

☆ 电压不平衡度监测

☆ 过频率和欠频率事件监测

☆ 1微秒高频脉冲侦测

☆ 闪变:短期值、长期值、瞬时值监测

☆ 详细的事件记录和波形捕捉,以及日、周、月趋势、概率、柱状图记录

☆ 日、周、月趋势连续曲线监测。

☆ 支持RCM故障电流监测功能,报警和故障信息实时可查询

☆ 监测装置可通过外部系统或设备本身对电能质量指标的实时数据进行显示和设置。

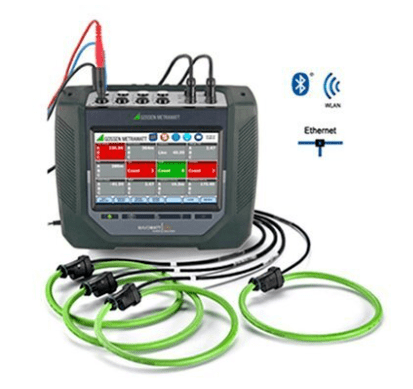

在线电能质量分析仪

电能质量暂态扰动分析监控装置性能参数:

☆ 监测设备的存储记录内存应可扩展,配置至少32G储存卡。

☆ 高清彩色显示屏,具有中、英文等多种可选的语言选择。

☆ 提供事件报警信号。

☆ 自动电压配置:侦测单相、相对相、三角型、星型、角接地和很多其它类型。也自动侦测名义电压和名义频率。

☆ 配有一路数字输入、两路数字输出、支持继电器输出、模拟量输出扩展。

☆ 自带UPS功能,外部掉电后仍可记录相关数据。

☆ 通讯和数据检索功能

☆ 支持以太网通讯及Modbus RTU 485 通讯,可拓展为无线通讯

☆ 内置网页服务器,可通过浏览器查看和下载数据。

☆ 记录存储功能

☆ 测量时间间隔:10周波(50Hz)。

☆ 监测设备对于电能质量事件的记录包含波形和有效值图片,数据记录格式包括CSV、图片和PQDIF格式数据。

电压暂态扰动发生监控装置精度要求

☆ 电流、电压 ±0.1%;

☆ 功率 ±0.2 %,频率 ±0.01Hz;

☆ 不平衡度 ±0.5%,谐波 ±0.5%;

☆ 有功电能及无功电能精度同时达到 Class 0.5S。

电能质量在线分析设备电气性能:

测量通道:4路电压及4路电流输入

电压输入范围:交流100V-693V线电压

电流输入范围: 1A到5A,最大7.5A电压互感器输入变比范围可自由设定

输入频率范围:40-70Hz

工作电源:110 … 230 V AC, 130 … 230 V DC

报警及提示

支持现场报警和提示功能,如过载程度、发生时间,设备通信异常信息、电力参数指标异常超限信息等。

统计分布报告

监测终端可以按照国际或国内的电能质量标准要求生成基于大量数据的统计分布报告,报告通过图形化显示,可在装置显示屏或者远程软件系统界面查询。


链接:在线电能质量分析仪对电压暂态扰动的监控 一
