电能质量总谐波分析的电流畸变THID和总需求失真TDD的区别及应用

来源:德国GMC电能质量 发布时间:24-09-08 浏览:181 次

发布时间:2022年4月12号                  作者:德国GMC-I高美测仪(上海电励士)

总谐波失真/畸变 (THD) 是一种常用的测量波形失真水平的方法。---根据波形判断失真

电能质量谐波分析

《GBT--17626.7-2008电磁兼容 试验和测量技术 供电系统及所连设备谐波、谐间波的测量和测量仪器导则》中,对THD的定义如下:

电能质量分析方法及应用

总谐波失真/畸变 (THD) 测量是评估电压失真的有效方法。 然而,在评估电流失真时,THD 可能会产生误导。

THD 是谐波的总和,表示为基波的百分比。 对于电压THD,这将是电压谐波与基波电压相比的总和。 在非故障条件下,电压将始终存在,因此始终存在正确的参考。--电能质量分析方法及应用

电流的 THD 并非如此

电流 THID是电流谐波与基波电流相比的总和。问题是基波电流会随着电网系统中的负载的开启和关闭而在整个记录过程中发生变化。 如果负载关闭,则基波电流下降。 由于基波电流在THD计算时被用作参考,因此当基波电流接近零时,计算出的谐波电流THID值将会非常高。TDD让我们更好地了解谐波失真对系统的影响有多大。例如,我们的THD可能非常高,但系统的负载很低。在这种情况下,对系统的影响也很小。

这就是为什么使用总需量失真 (TDD) 来测量电流失真的原因。

TDD 是电流谐波与测试间隔期间记录的最大平均电流/额定电流相比的结果。这意味着即使电流很低,TDD 值也不会给出误导性结果。

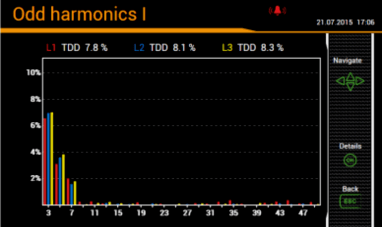

德国GMC-I集团CAMILLE BAUER的在线电能质量分析仪LINAX PQ3000/PQ5000,电压故障录波测试仪SINEAX AM1000/AM2000/AM3000都可测试和分析电流总需量失真 (TDD),可显示实时TDD数值和柱状图。如需要测试电流THID,通过通讯接口也可快速读出。--电能质量谐波分析
