电源质量在建筑节能工程施工质量验收规范之配电测试的要求和方法!

来源:德国GMC电能质量 发布时间:24-09-09 浏览:225 次

发布时间:2022年6月2日             作者:德国GMC-I高美测仪(上海电励士)

配电电源质量测试要求和方法背景

为了加强建筑节能工程的施工管理,统一建筑节能工程施工质量验收,提高建筑工程节能效果,依据现行国家有关工程质量和建筑节能的法律、法规、管理要求和相关技术标准,制定《GB50411-2007建筑节能工程施工质量验收规范》。

本规范适用于新建、改建和扩建的民用建筑工程中的墙体、幕墙、门窗、屋面、地面、采暖、通风与空调、空调与采暖系统的冷热源及管网、配电与照明、监测与监控等建筑节能工程施工质量的验收。

建筑节能工程中采用的工程技术文件、承包合同文件对工程质量的要求不得低于本规范的规定。

单位工程竣工验收应在建筑节能分部工程验收合格后进行。

配电电源质量测试要求和方法规定

其中章节12.2.3规定了,工程安装完成后应对低压配电系统进行调试,调试合格后应对低压配电电源质量进行检测。其中:

1 、供电电压允许偏差:三相供电电压允许偏差为标称系统电压的±7%;单相 220V为+7%、-10%。

2 、公共电网谐波电压限值为:380V 的电网标称电压,电压总谐波畸变率(THDu)为 5%,奇次(1~25 次)谐波含有率为 4%,偶次(2~24 次)谐波含有率为 2%。

3 、谐波电流不应超过表 12.2.3 中规定的允许值。

表 12.2.3 谐波电流允许值

谐波电流允许值

4 、三相电压不平衡度允许值为 2%,短时不得超过 4%。

检验方法:在已安装的变频和照明等可产生谐波的用电设备均可投入的情况下,使用三相电能质量分析仪在变压器的低压侧测量。

检查数量:全部检测。

电能质量测试应用方案:

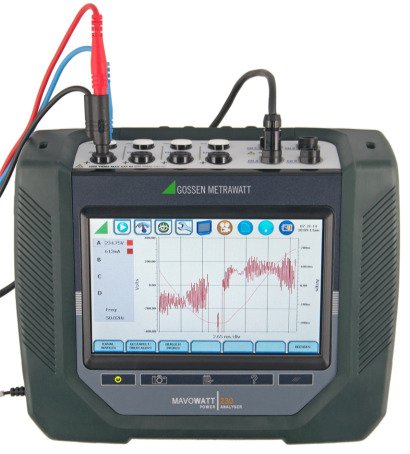

  满足IEC61000-4-30:CLASS A级精度的电能质量分析仪MAVOWATT 230

电能质量分析仪

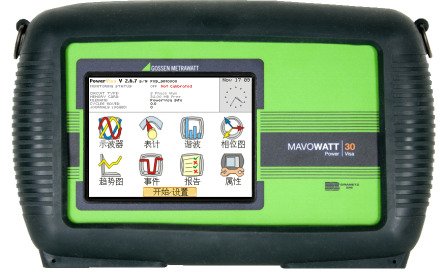

满足IEC61000-4-30:CLASS A级精度的电能质量分析仪MAVOWATT 30

高精度电能质量测试仪

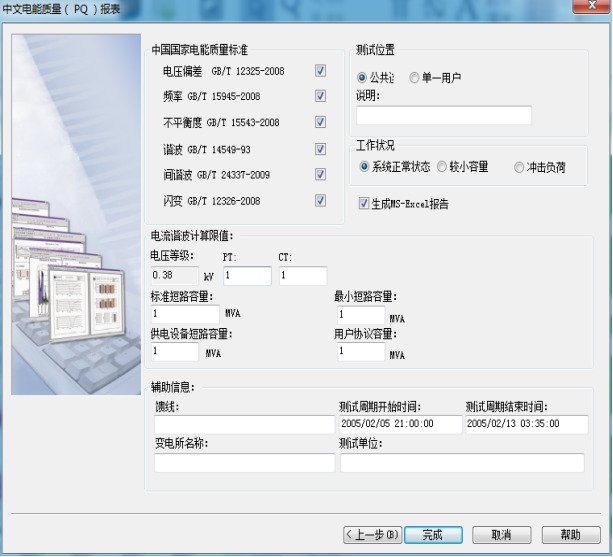

18luck新利app Dranview7 一步快速导出中国电能质量国家标准格式的统计报表

18luck新利app

电能质量分析仪软件界面
