电能质量标准体系介绍

来源:德国GMC电能质量 发布时间:24-09-07 浏览:158 次

发布时间:2022年6月27日                  作者:德国GMC-I高美测仪(上海电励士)

新利18首页登录 是电网电能质量监测网络中基本、重要的设备。

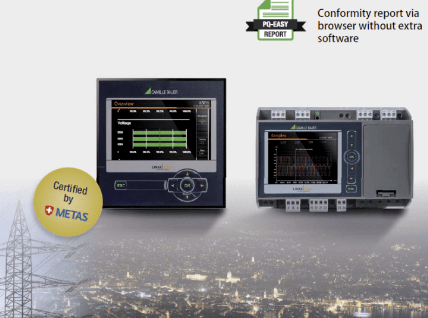

电能质量在线监测装置

随着我国国民经济的蓬勃发展,电力负荷急剧增加,换流装置在各个领域得到广泛应用,各种冲击和非线性负荷日益增加,如:电解硅整流装置、电气化铁路电力机车、拖动硅整流电源、电弧炉、DC输电换流站和各种广泛使用的变频调速装置、交流压力调节装置等,这些非线性负荷导致电力系统电流波形畸变、电压波动、闪光、三相不平衡等电能质量问题,对电力系统的安全运行造成严重损害,如:造成保护和安全自动装置的误操作,造成旋转电机的额外损失、加热和机械振动,导致电容器过热,电能测量和仪器误差,干扰通信线路等。

电力质量不仅与电网企业的安全和经济运行有关,而且还影响着用户的安全运行和产品质量。大量分布式能源(如风能和太阳能)的接入将进一步恶化电力质量。对电力质量信息的持续监测、分析和评价是发现电力质量问题、提高电力质量水平的前提。新利18体育哪里下载 使用安装在电网侧或用户侧的电力质量监测终端,通过网络将监测数据传输回监测中心(监测主站或子站),同时监测多个位置,发布电力质量相关信息和报告,是新利18体育18luck.com 和评价的有效手段。

一般来说,整个系统的特性可以通过测量几个关键点来确定。监控位置通常选择受影响设备附近的用户供电入口,或同时监控变电站和特定用户供电入口。

电能质量国家标准体系:


电能国家标准

1、GB/T 12325-2008  电能质量 供电电压偏差

2、GB/T 15945-2008  电能质量 电力系统频率偏差

3、GB/T 15543-2008  电能质量 三相电压不平衡

4、GB/T 12326-2008  电能质量 电压波动和闪变

5、GB/T 14549-1993  电能质量 公用电网谐波

6、GB/T 24337-2009   电能质量 公用电网间谐波

7、GB/T 19862-2005   电能质量 电能质量监测设备通用要求

8、DL/T 1028-2006        电能质量测试分析仪检定规程

9、GB/T 17626.7-2008 电磁兼容试验和测试技术 供电系统及其所连设备谐波、谐间波的测量和测量仪器导则

IEC标准与国标GB的关系

国标:现行电能质量国标主要是谐波,闪变与三项不平衡。闪变,三项不平衡与GB相同。需要注意的是谐波标准,包含两方面:限制与测算方法。

限制:国标要求低压380v谐波THD限制5%,而IEC对中低压≤35kv电压谐波THD效值8%。国标要求35kv,10kv系统按客户设备容量来计算允许注入电网的谐波电流限值。

测算方法:国标GB/T 14549-1993推荐采用3S平均法,对采样与计算周期没有明确规定。国标GB/T 17626.7-2008则与IEC61000-4-7-1997相同。

目前IEC61000-4-30标准,谐波部分引用IEC61000-4-7,闪变部分引用IEC61000-4-15.
