电能质量之电力工程应用领域的技术常识分析总结!

来源:德国GMC电能质量 发布时间:24-09-10 浏览:298 次

发布时间:2022年07月15日                   作者:德国GMC-I高美测仪(上海电励士)

PU是什么?

1.  PU是电力工程师经常使用的一个术语,并被并入IEEE 1159。

PU是实际电压除以标称电压所得的百分比。例如,480V电路上0.8pu的电压暂降为366V,120V电路上0.1pu的电压中断为12V。

“每单位”的概念是表示一个电压,而不考虑标称电压,因为通过电力系统中的各种变压器,百分比变化将相似(变压器中的损耗较小)。如果138kv输电线下垂到0.7pu,那么13kv配电线路也会出现类似的下垂,终端用户电压也会出现类似的下垂。(当然,如果中间有三角形Y形或Y形三角形变压器,这将更改值,但概念保持不变。)

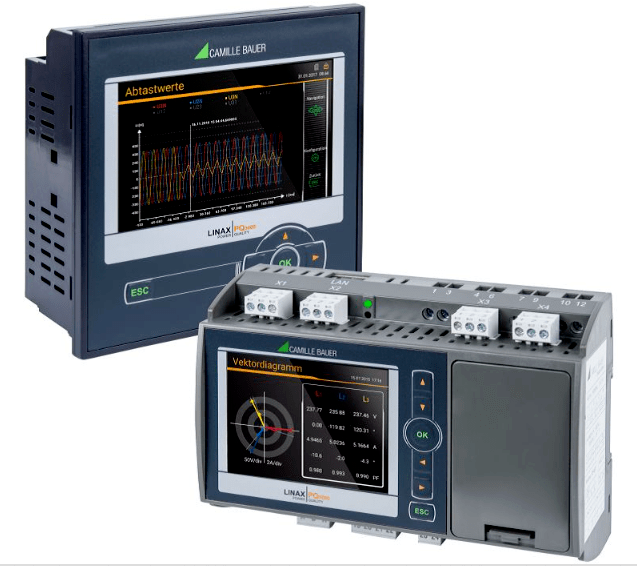

电能质量分析仪

2.  电力工程领域的大多数人都遇到过这样一个问题:电力谐波的流向是从电源到负载,还是从负载到电源。

虽然这对一些人来说仍然是一个有争议的话题,但是确定这一点普遍接受的做法是查看谐波瓦特相位角,或者特定谐波的电压和电流之间的关系。适用于电压和电流的纯正弦波(只有基频分量)的相同规则也适用于这里。

纯阻性负载的电压和电流之间的相位关系为零度,或功率因数为1。如果负载是一个纯电感,那么电流滞后电压90度,通常显示为+90度。如果负载是纯电容器,电流将电压引入90度,因此相位角称为-90度。这使得电感和电阻负载的功率因数为0到1之间的正数,而电容和电阻负载的功率因数为负数。

如果电压和电流之间的相位角相差超过90度,这通常意味着与功率/谐波表或电能质量分析仪一起使用的电流探头放置在与假定功率流相反的方向。大多数电流探头都有一个箭头,箭头应该指向从电源到负载的方向,这是功率流的正常方向。当正确安装的CT上谐波电压和电流的相位角在90度到270度(270也被称为-90度)之间时,则假定该谐波功率流与基本功率流的方向相反,或从负载到电源。

在一些Dranetz新利18体育哪里下载 产品中,这是由每个谐波瓦特打印输出旁边的单词SOURCE或LOAD表示的。在其他产品中,你必须看谐波瓦特的相位角来确定它落在哪里。必须提醒用户,在许多测量中,谐波电流和电压水平很低,谐波瓦特数很小,可能没有意义,潮流信息的方向也是如此。例如,如果在120v/30a电路中,存在0.05v的5次谐波电压和0.2a、0.01w的谐波电流,则该方向的精度非常低。
