电能质量之总谐波失真THD技术常识分析总结!

来源:德国GMC电能质量 发布时间:24-09-08 浏览:257 次

发布时间:2022年07月19日              作者:德国GMC-I高美测仪(上海电励士)

THD即总谐波失真分析:

1.  一个常用的统计数字叫做THD,即总谐波失真。这是一个数学过程,其中:电压或电流谐波的大小为平方;求和;求和的平方根;结果除以基本均方根或总均方根值;最后乘以100%。

根据除数,这个数字可能有很大的不同。(典型地,基本型在北美使用,而Total在欧洲使用)对电流使用THD可能会产生误导,通常应避免。

谐波电流的实际大小更有意义。如果谐波电流的大小很小,比如在Y形电路的中性点,那么THD可能会非常大,这仍然不是问题。例如,30 A电路中性点的0.5 A电流可以由0.25 A基波和0.25 A三次谐波构成。这将产生一个100%THD,听起来很糟糕,但在30a电路上是微不足道的。

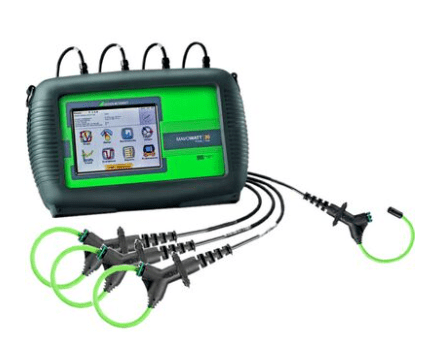

 谐波检测仪

2.  谐波通常被定义为“基频的整数倍频率”。

对于60hz电力系统,这意味着二次谐波为120hz,三次谐波为180hz,四次谐波为240hz,…,第n次谐波为n*60。发现实际上介于这些谐波频率之间的频率称为间谐波(例如185赫兹),但通常比谐波频率本身要少得多。低于基频的频率称为次谐波(如9hz),通常导致光闪烁现象。

3.  RMS值的变化通常用于触发PQ数据的捕获。常见的均方根变化类型是凹陷(或欧洲术语中的下倾)。一些研究表明,超过60%的电能质量扰动是凹陷,即当均方根值低于标称值的90%时。在典型的办公室或住宅插座上,这将从120 Vrms降至108 Vrms。如果电压降到额定值的10%以下,我们称之为中断。相反,如果它增加到名义值的110%以上,那就是膨胀。
