电能质量相关问题的最常见的电磁现象—-正弦波的变化

来源:德国GMC电能质量 发布时间:24-09-07 浏览:48 次

发布时间:2022年09月02日                作者:德国GMC-I高美测仪(上海电励士)

电能质量相关问题的常见的电磁现象—-正弦波的变化

1. 引起电能质量相关问题的常见的电磁现象是电压的基本波形——正弦波的变化。

用一个数字表示这个复杂形状的一个数学数字是RMS-均方根。它在波形的一个周期中获取每个采样点(通常为128个),将该值乘以它本身(将其平方),将它们相加并取平均值(平均值),然后取该数字的平方根。这与峰值不同,峰值是一个周期中最大的采样值。对于不同的波形,峰值和均方根之间有不同的关系。--电能质量分析检测装置

对于正弦波,峰值比均方根值大1.414倍,或均方根值比峰值小0.707倍。这种关系不适用于失真的波形,例如出现谐波时,这就是为什么应该使用“真有效值”仪表,而不是将峰值乘以0.707来确定有效值的仪表。

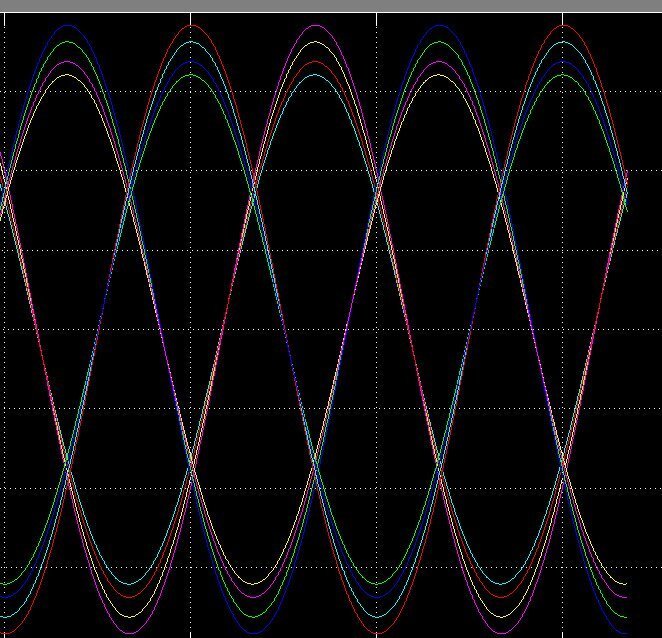

电能质量常见问题正弦波的变化

2.  如果您出于任何原因将配电盘取下,现在是使用重要的电能质量工具之一螺丝刀的好时机。请务必佩戴正确的安全设备并遵循所有必要的安全预防措施。在大多数设施中,电流只在一天的一部分时间内流动。

今天,这种电流通常包含产生热量的谐波电流。加热/冷却/加热/冷却循环以及由此产生的电线膨胀和收缩会导致连接随着时间的推移而松动。这种松动会增加连接的阻抗,从而进一步增加加热效果。用螺丝刀拧紧松动的连接有助于降低电压降并将火灾可能性降至最低。

3.  谐波通常按其谐波数(奇数或偶数)分组。奇数是3,5,7,9等等,偶数是2,4,6,8等等。

还有另一个使用的分组,称为三倍频,即3、6、9、12等。三倍频之所以如此分组,是因为三倍频谐波电流将加入三相四线Y形电路的中性点,而不是取消。这就需要使中性导体的载流能力等于或高达相导体载流能力的1.73倍。

即使是谐波也被组合在一起,因为它们通常不存在于具有正常运行设备的系统中,除非有半波整流器作为负载存在。如果半个输入整流器在全波整流器中不能正常工作,那么负载就会像半波整流器一样吸取电流,并且电流波形将富含均匀谐波。--电能质量谐波分析仪

这是一个线索,可能有什么东西坏了。即使是谐波也可以在波形中识别,因为它们在波形的一半内造成对称性损失。
