电能质量分析检测仪之电能谐波对通信系统的影响

来源:德国GMC电能质量 发布时间:24-09-07 浏览:53 次

发布时间:2022年08月23日             作者:德国GMC-I高美测仪(上海电励士)

电能质量谐波分析仪之电能谐波对通信系统的影响

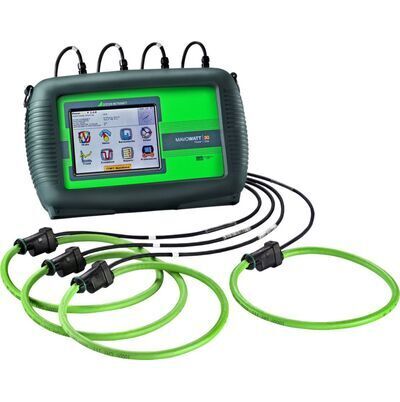

电能质量谐波分析仪

电能谐波对通信系统的影响

系统中谐波电流会对邻近的通信系统产生干扰,轻者产生噪声,降低通信质量,重者导致信息丢失,使通信系统无法正常工作。 --电能质量谐波分析

谐波对通信干扰的机理包括:

(1)电容耦合一电网的交流电压通过电力线路和电话线路间的分布电容耦合到电话线路。

(2)电磁感应一电力线路的交流电流产生围绕导线的交变磁场,进而感应到邻近的电话线路。

(3)电气传导—若电力系统利用大地回流或引起对地电流,则对通常利用大地作参考电位的通信线路引起电阻压降的传导。

(4)电气传导的干扰作用一股很弱而可忽略,但在接地故障时,可引起危险的过电压。 当采用屏蔽电缆通信时,实际上消除了电容耦合的干扰,但由于各电缆芯线的残余电压不平衡而不能完全消除电磁感应的干扰作用, 使它在很多场合下成为重要的通信干扰。

电气设备使用寿命降低 --电能质量谐波分析仪

电路中的谐波电流将对系统内的电气设备使用寿命造成极大的影响。当电路中存在大量谐波电流时,通过电气设备的基波电流和谐波电流将会大大超过标准规定值,导致其内部发热,加速老化而缩短实际使用寿命。

以电气设各中常用的电容元件为例, 在不同的实际工作电压 Up 下电容的实际使用寿命详见下表:

电容使用寿命分析图

通过上表可以看出,如果电容经常处在高于其额定电压的电压下运行,将会大大缩短其实际使用寿命和运行可靠性。如电压增高 20%, 使昭寿命将由 20 年剧减至 3.9 年: 而攵类电玉的畸变正是由于谐波电流引起的。

通过安装谐波抑制设备,可有效为企业每年节能可观的电气设备维护成本。 --电能质量分析装置

以某企业为例,由于大量节能灯及变频空调的使用,导致系统谐波电流畸变率高达 34%。室内电气设备经常损坏,甚至发生过因谐波一次性烧毁 20 多台计算机的情况。 通过安装有源滤波器,经计算每年节约了 20%左右的电气设备维护成本。
