浅谈在线电能表连接导线截面积与承载电流的关系_计算及应用

来源:德国GMC电能质量 发布时间:24-09-07 浏览:45 次

发布时间:2022年08月29日                 作者:德国GMC-I高美测仪(上海电励士)

浅谈导线截面积与承载电流的关系、计算及应用

导线就是我们通常所说的"电缆",是输电的载体,导线材料通常是铜或铝。根据承载的电流大小不同,我们就会用到不同粗细的导线。所以知道导线直径与电流的关系,就可以在不同的场合选择合适的导线。

导线直径与电流的关系和计算口诀

电工说的2.5方、4方导线,说的就是横截面积为2.5mm2、4 mm2的电线。

导线的直径与承载电流的大小成正比关系,也就是电流越大,所需导线的截面积就越大,下图是常见的导线与电流关系表:

常见的导线与电流关系表

另外导线的载流能力还与温度有关,温度越高,导线的电阻率就越大,所消耗电能也随之增大,所以尽量选择比额定电流稍大的导线。

选铜导线除了参考上述对照表之外,也有简单的口诀:铝线十下5,百上3,铜线升级算。意思是10方以下的铜线载流量是升一级截面数值的五倍,100方以上的铜线载流量是升一级截面数值的三倍。(说明:只能作为估算,不是很准确。)例如,2.5 mm2的铜导线的载流电流,按升一级4.0mm2的计算,大约为4x5=20A。

在线电能表连接导线应用:

(1)在线电能表连接导线的选择

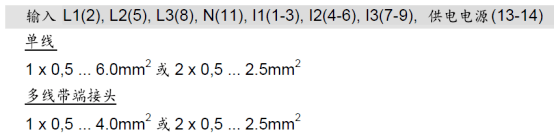

在线电能质量分析仪LINAX PQ3000/PQ5000,在线电压故障录波多功能电量表SINEAX AM1000/AM2000/AM3000的电压、电流和供电电源的接入导线要求如下:

在线电能表连接导线的选择

这些电表额定输入电流为1~5A(最大7.5A),持续过载电流10A,所以选用0.5~4.0方的多芯导线就完全足够了(或具体按上述描述)。

(2)保护导体接地连续性电阻测试电流的注意事项

多功能电气安规测试仪PROFITEST PRIME系列,保护导体电阻的测试挡位有200mA和25A AC。如选择25A大测试电流,一般适用于对特别低电阻的保护导体系统进行精确的连续性测试,即在较大的导体横截面和/或短电缆长度的情况下。

使用 RLO(25A) 测量时,必须观察被测设备保护导体导线的横截面。由于测试电流的很高,因此在某些情况下,较小横截面的导线可能会导致无法预期的预热或损坏。

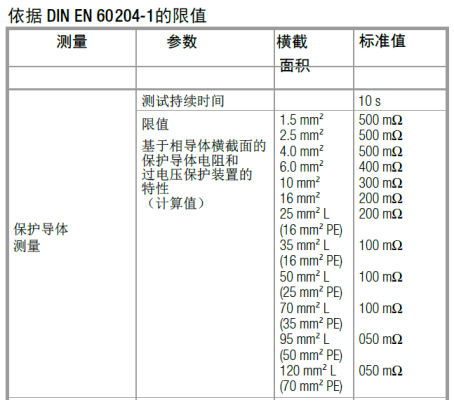

根据IEC/EN 60204-1标准,不同横截面积的保护导体导线,也有不同的电阻限值。

IEC/EN 60204-1标准
