钢铁企业中电能质量分析仪分析三相电压异常情况

来源:德国GMC电能质量 发布时间:24-09-08 浏览:46 次

发布时间:2022年09月08日             作者:德国GMC-I高美测仪(上海电励士)

钢铁企业中电能质量分析仪分析三相电压异常情况

电能质量分析仪--电压波动和闪变的产生和影响

电能质量分析--电压波动和闪变的本质是无功功率不平衡。电压波动是一系列相对快速或持续变化的现象。当供电系统正常运行时,由于负荷的持续变化,电压会偏移其额定值,一般在额定值的10%以内。

空压机广泛应用于钢铁行业.通风机.水泵.制氧机、润滑油泵等机械拖动电机正常运行时,负荷基本对称稳定,三相对称,但启动或偶尔出现异常情况时,会引起供电系统负荷波动。特别是大型电机启动时,电流是额定值的47倍,滞后因素很低,使电压波动更大。

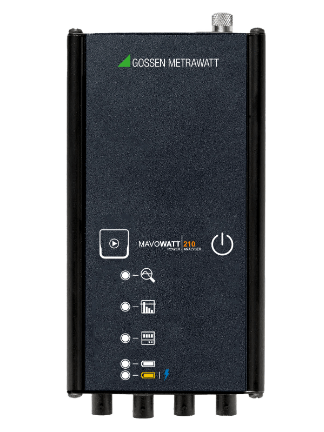

三相电能质量分析仪

各种轧钢机.冲床、剪板机等电动传动电机(特别是冲击)在工作过程中负荷急剧增加或减少,周期性更换不可避免地导致较大的电压波动。而且随着功率的增加,问题更加严重。适应剧烈的有功功率变化,无功功率也同样波动,负荷上升时间很短(约0.2s)。

无功功率波动会导致工厂母线电压波动。当然像各种起重机.起重机,或焊机.电锯,虽然不更换周期不确定,但其启动电流或涌流也值得注意。炼钢电弧炉是钢铁行业常用的大空间用电设备,单台容量可达1万200OOOkW,极高功率电弧炉的单台容量较大。在精炼过程中,三相负荷对称对称:在初始冶炼过程中,由于原料沉积不均匀和熔化差异,每相负荷波动较大,电流可达到额定值23.5倍,导致网络电压波动和闪变,主要影响产品质量、设备正常运行和使用寿命。

电能质量分析--电压暂降和短时闺中断

电压暂降和短时间中断通常是相关的电能质量问题。平均电压根值迅速下降到额定值的90%1%(IEC,IEEE定义为90%)。

当电压均方根降至接近零时,称为中断,短时间中断称为短时间中断。当输配电系统出现短路故障时.感应电机启动.雷击.开关操作.变压器和电容器组的切割可能导致电压暂降。保护装置切除故障.误操作和操作人员误操作都会导致供电中断。

虽然电压暂降和电压波动不是新问题,但过去大多数电气设备对电压的短时间突然变化不敏感,因此没有得到足够的重视。从20世纪70年代开始.在20世纪80年代,许多工业生产中的数字自动控制技术,包括钢铁企业,得到了广泛的应用,如变频调速设备.可编程逻辑控制器.大量使用各种生产线和计算机系统的敏感电气设备,对供电系统的电压质量提出了更高的要求。
