​谐波与THD的区别定义是什么

来源:德国GMC电能质量 发布时间:24-08-12 浏览:49 次

发布时间:2022年09月28日              作者:德国GMC-I高美测仪(上海电励士)

谐波与THD的区别定义是什么

谐波定义:

谐波,从字面解释,谐,有“多部分”的意思,谐和,指多部分协调有致。波,指的是波形(Wave) 。合起来形容,就是有很多种波形合成的波形。

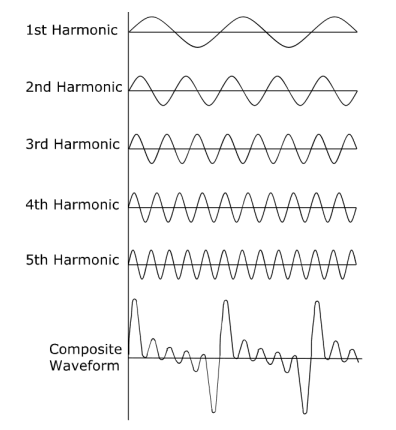

从高等数学中分析可知:任何周期性波形均可分解为一个基频正弦波加上许多高次频率的正弦波,高次频率是基频的整倍数(N,只能为整数),直流成分称为0次谐波,基波称为1次谐波,二次以上的波形称为高次谐波,其中偶次频率的波形称为偶次谐波,奇次频率的波形称为奇次谐波。例如一个基频为20 0 HZ的波形,其基波为200HZ,当它的波形不是纯正的正弦波时,便有失真存在,其200HZ以上的波形称为高次谐波,400HZ为二次谐波,600HZ为三次谐波,如此类推。下面的图片形象地合成了这个波形,是以一个200HZ的正弦基波和2-5次高次谐波组成。

谐波定义

THD的定义:

THD为总谐波失真的英文(Total Harmonic Distortion)简写,是谐波计算的引申,表征被输入波形的失真程度,THD数值越大,输入波形的失真越严重,高次谐波越丰富。数值越小,失真越小,高次谐波占的分量越小,THD分电压VTHD和电流ITHD。

用在电能质量评估,通常有两种谐波标准:1. THD-F:IEC谐波标准,以基波百分比的方式表示谐波。2. THD-R:CSA谐波标准,以谐波的有效值百分比方式表示谐波。THD-R 是在一个信号中以相对整个有效值(基波+谐波分量)的谐波数量百分比表示; THD-F 是相对基波的百分比表示。不同的标准将需要THD-R 或THD-F。

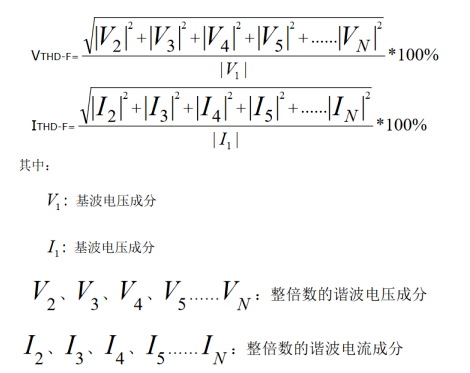

 THD-F的基本概念其IEC(国际电工委员会)规定的计算公式如下

 THD的定义

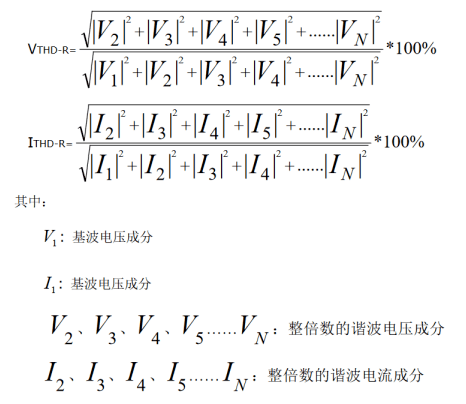

THD-R的基本概念THD为总谐波失真的英文简写,是谐波计算的引申,表征被输入波形的失真程度,THD数值越大,输入波形的失真越严重,高次谐波越丰富。数值越小,失真越小,高次谐波占的分量越小。THD分电压VTHD和电流ITHD两种,其IEC(国际电工委员会)规定的计算公式如下。

THD的定义
