METAS 电能质量相关装置介绍

来源：德国GMC电能质量发布时间：24-09-06 浏览：48 次

发布时间：2022年09月27日作者：德国GMC-I高美测仪（上海电励士）

METAS 电能质量相关装置介绍：

为了进行测试、校验和认证，首先必须要有单相/三相电压和电流波形发生器，并且可以添加各种电能质量扰动。此外，信号源必须能够生成IEC 62586-2标准要求的各种测试模式。并且，所有产生的信号必须可以溯源到SI。测试系统必须采集和存储电能质量分析仪产生的大量数据。

实际上，这些仪器以不同的时间间隔，即10个周期、150个周期、10分钟和2小时，以无间隙的方式连续测量扰动。并且，对每一相(电压和电流)都要进行测量。由于当前没有标准来定义这些数据的格式，以此必须为每个仪器编制特定的数据读出表。为了产生波形，三相校准源Fluke 6105A与METAS开发的相量测量单元(PMU)校准源一起使用。前者主要用于与时间没有已知关系的信号，而后者用于UTC同步波形和无法用Fluke校准源生成的测试信号。虽然测试标准并没有严格要求，但是一些干扰对UTC的同步极大地有助于了诸如跌落之类事件的测试。

与普通功率测量相反，电能质量测量不是与参考仪器进行比较，而是与参数已被表征的信号进行比较。6105A校准源的可追溯性是在另一个METAS项目的框架内建立的。6105A校准仪的校准工作非常容易，它提供了一个时钟，其频率是基频的整数倍。这使得使用3458A万用表对波形进行同步采样变得可行。针对每个扰动，用特定的算法对采样值进行处理。下图显示了Fluke校准器的校准设置。

校准器的校准设置

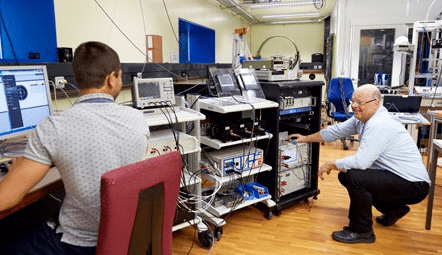

3: 为了产生波形，三相校准源Fluke 6105A与METAS开发的相量测量单元(PMU)校准源联合使用

校准源联合使用

4: 电能质量测量不是与参考仪器进行比较，而是与参数已被表征的信号进行比较

电能质量分析仪认证流程

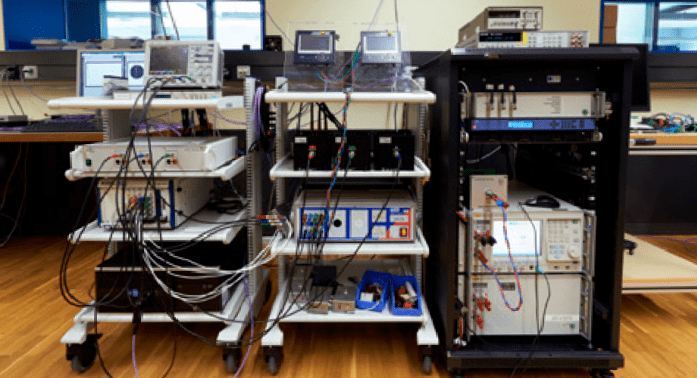

下图显示的是Camille Bauer制造的型号为PQ3000的三相(电压和电流)电能质量分析仪，她适用于50Hz和60Hz系统。该仪器是IEC 61000-4-30标准规定的A级电能质量分析仪。当数据通过以太网导出时，可以通过web浏览器直接查看数据和波形。为了数据读取并将之保存到文件中，开发了一种特殊的读出软件，该软件可以同时读出两个仪器的数值。图7显示了完整的测试设置。

PQ3000三相电能质量分析仪在230V/50Hz和120V/60Hz下均按标准IEC 62586-2进行了认证测试。这意味着对于每一相电压和电流进行了超过150项独立的测试。只有所有测试都成功通过，才会发出标准符合性证书。第三方独立认证是电能质量分析仪用户的十项要求之一。

随着该项目的完成，METAS已经成为少数几个能够完全认证电能质量分析仪的实验室之一。未来的计划包括认证过程的完全自动化，这与几年前完成的计费表的中间认证的自动化类似。这与实验室电能和功率的战略相一致，发展新的测量专业知识，并将其转化为具有成本效益的服务

6: Camille Bauer PQ3000: 三相(电压和电流) 电能质量分析仪，适用于50Hz 和 60Hz电力系统
