MAVOWATT 210 三相电能质量监测仪技术指标

来源:德国GMC电能质量 发布时间:24-09-07 浏览:41 次

发布时间:2022年11月11日                     作者:德国GMC-I高美测仪(上海电励士)

MAVOWATT 210 三相电能质量分析仪技术指标

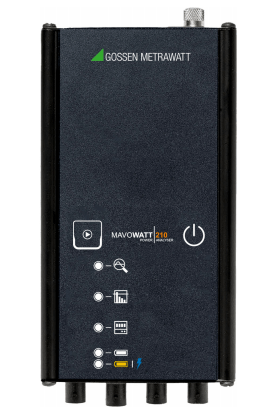

MAVOWATT 210 三相电能质量分析仪

机械设计

尺寸 :                          (W × H × D) Approx. 6.4 × 8.9 × 18.8 cm

重量:                           Approx. 0.64 kg

防护:                             IP50 (垂直方向)

电能质量测试仪环境条件

操作温度:                    0 … +45 °C

存储温度:                    −15 … +55 °C

海拔:                           海拔2000米

相对湿度:                    5% to 95%,

三相电能质量监测仪电源

AC电源                          电压范围: 90 to 264 VAC,  47 to 63 Hz

                                      Consumption: 15 W max.

内部电池                        可充电锂电池 3.6 V, 7.2 Ah

                                      运行时间: 7 小时(典型值)

                                      充电时间: 15 小时(典型值)

电气安全

防护等级:                      CAT II

污染等级:                      2

电气测量安全

测量安全等级                CAT III

污染等级                       2

数据接口

以太网                          10 Mbit/s

USB                              2.0

通讯协议                       Modbus, BACnet®

内部存储                       8 GB

电能质量测试仪相关标准

该仪器的生产和测试符合以下安全法规:

EN 61326                      Class A 测量、控制和实验室用电气设 备电磁兼容性要求

CISPR 11                      Class A 无线电干扰和抗扰度测量装置限 值

EN 61000-4-2                静电放电抗扰度

EN 61000-4-3                电磁场辐射抗扰度

EN 61000-4-4                电快速瞬变脉冲群抗扰度

EN 61000-4-5                雷电抗扰度

EN 61000-4-6                传导干扰抗扰度

DIN EN 60529/

IEC 60529                      外壳防护等级(IP Code)

EN 61010-1                    测量、控制和实验室用电气设备安全要 求

电能质量测试仪特征值

常规                                采样频率      32 ksps (记录和实  时表计)

                                                            每周期128采样点 (周期性波形快照) 1个周期

                                       触发分辨率   (依据 IEC  61000-4-30 Class S 方法)

电压

                                       范围              90 to 600 VRMS  CATIII

                                       精度              90 VRMS to  600 VRMS = ±0.1%,  < 90 VRMS = 0.5%

                                       接口              4个安全型香蕉头电 压输入接口-3+1

电流

                                       输入              0.333 VRMS full  scale,  接口类型: BNC

                                       精度              ±0.1% + probe

频率

                                       范围              50 Hz = 45 Hz  to 55 Hz,  60 Hz = 55 Hz  to 65 Hz    50/60 Hz:

                                       精度              ±0.001 Hz

能量参数

                                       有功能量 (P)  0.1%

                                       无功能量 (Q)  0.1%

                                       视在能量(S)    0.1%

                                       基波有功能量  0.2%

                                       基波无功能量(Q)   0.2%

                                       基波视在能量(S)       0.2%

                                       需求                          0.2%

功率参数

                                      有功功率 (P)              0.2%

                                      无功功率(Q)               0.2%

                                      视在功率(S)               0.2%

                                      基波有功功率 (P)       0.2%

                                      基波无功功率(Q)        0.2%

                                      基波视在功率(S)        0.2%

                                      功率因数                    ±0.001%

标配清单

请检查套装的完整清单 (product no. M840B):

1                                    MAVOWATT 210

1                                    电源线 (IP42)

4                                    带可拆卸式鳄鱼夹的电压测试线,鳄鱼夹最大开口20mm

3                                    罗氏线圈型的AC柔性电流探头,50-500A,线圈长度40cm (货号 Z840A)

1                                    网线

1                                    Dran-View软件

1                                   柔性包装

选配附件

1                                   罗氏线圈型的AC柔性电流探头,50-500A 线圈长度40cm (货号 Z840A)

1                                   罗氏线圈型的AC柔性电流探头,150-1500A 线圈长度40cm (货号 Z840B)

1                                   罗氏线圈型的AC柔性电流探头,300-3000A 线圈长度40cm (货号 Z840C)

1                                   钳式电流互感器 MAVOWATT 210 CT-H-5A 附带 MAVOWATT 210连接线; 600 V CAT III; 5 A; class  0.5; 开口钳直径 10 mm (货号 Z840J)

1                                   钳式电流互感器 MAVOWATT 210 CT-H-20A 附带 MAVOWATT 210连接线;; 600 V CAT III; 20 A;  class 0.5; 开口钳直径10 mm (货号 Z840K)

1                                   钳式电流互感器 MAVOWATT 210 CT-H-50A 附带 MAVOWATT 210连接线; 600 V CAT III; 50 A;  class 0.5; 开口钳直径 10 mm (货号 Z840L)


链接:MAVOWATT 210 三相电能质量分析仪产品介绍以及应用特点
