风力发电系统_雷电防护与检测标准及方法

来源:德国GMC电能质量 发布时间:24-09-09 浏览:42 次

发布时间:2022年12月08日                  作者:德国GMC-I高美测仪(上海电励士)

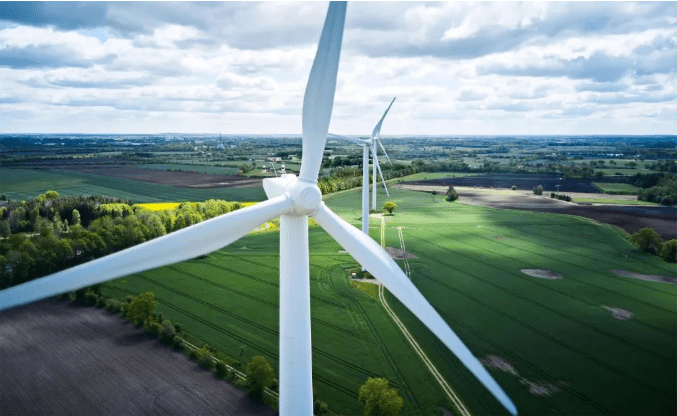

风力发电系统:雷电防护与检测标准及方法

风力发电系统:雷电防护与检测标准及方法

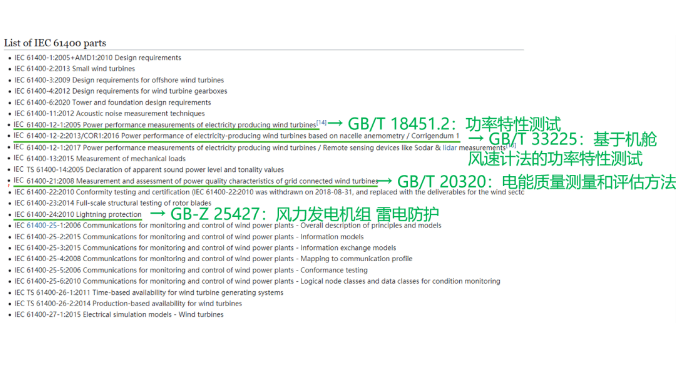

1、风电检测标准:GB-Z 25427 / IEC61400-24 风力发电机组 雷电防护:

GB-Z 25427 / IEC61400-24 风力发电机组检测标准

01相关章节:

等电位连接

风力发电机组内部的搭接要求:零部件之间建立等电位连接,以消除雷击时的接触和跨步电压。

接地

将雷电流通过接地系统引入大地,每个机组都应配置自己的接地系统。雷电防护接地系统应始终与电力系统的接地等电位相连。

雷电防护接地系统

02其他参考标准:

■ GB/T 21714.1 雷电防护 第1部分:通则

■ GB/T 21714.2 雷电防护 第2部分:风险评估

■ GB/T 21714.3 雷电防护 第3部分:建筑物的物理损坏和生命危险

■ GB/T 21714.4 雷电防护 第4部分:建筑物内电子和电气系统

03雷电流接地检测的目的:

■ 保护叶片免受直击雷影响。

■ 保护主轴承、齿轮轮齿不受传递雷电流而受到损坏。

2、雷电防护与检测:

等电位连接精确测量的关键技术!

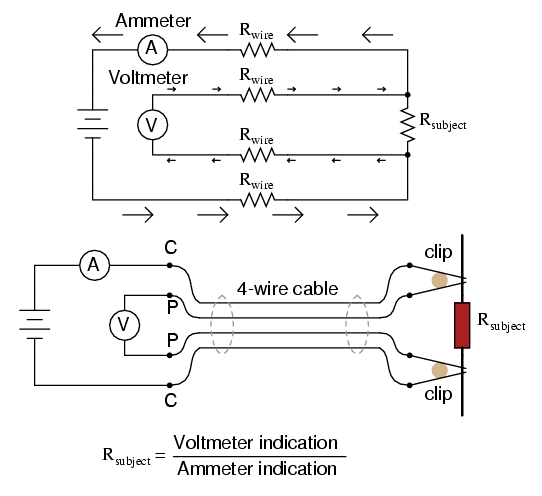

开尔文四线法测量:消除测试长导线电阻和接触电阻

温度补偿:因导线受温度影响较大,温度补偿进一步确保精确测量

消除热电动势影响:两种不同的金属连接在一起时,会产生电动势(热电偶效应)

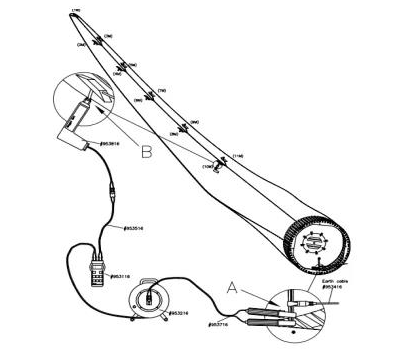

雷电防护与检测

3、等电位和接地测试仪器

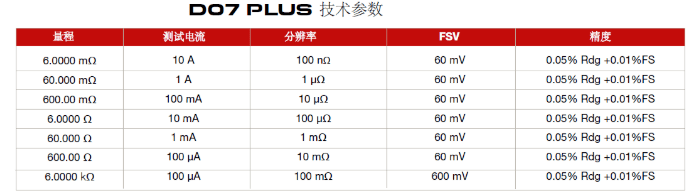

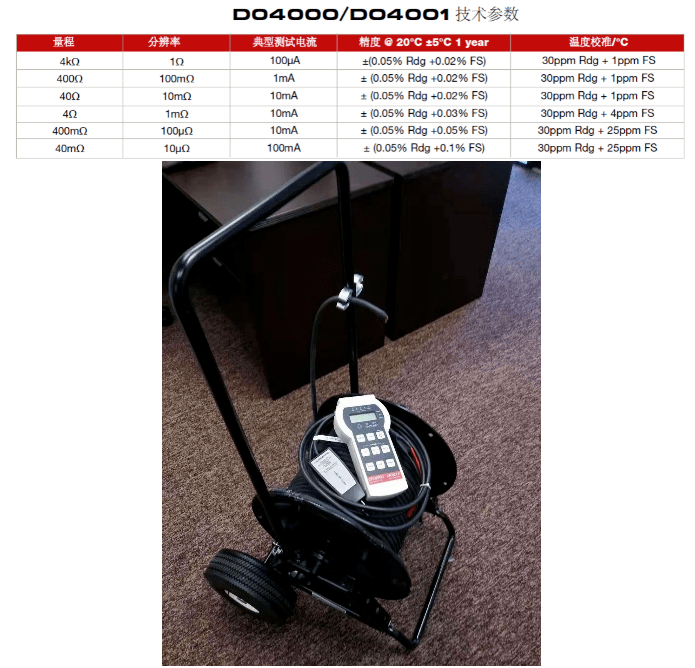

DO4000 / DO4001 / DO7Plus

等电位和接地测试仪器


接地测试仪器

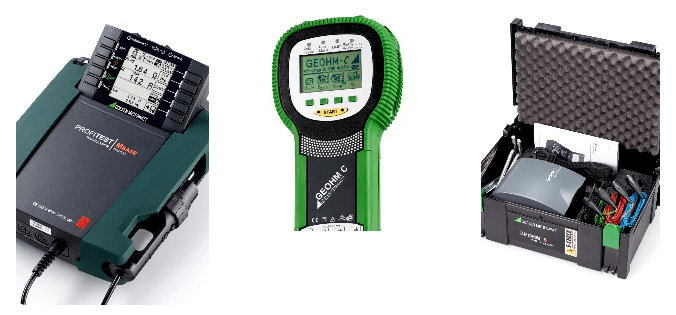

PROFITEST M Pro / GEOHM C/5

PROFITEST M Pro / GEOHM C/5


等电位和接地测试仪器
