LINAX PQ5000CL电能质量监控系统在智能电网中的应用

LINAX PQ5000CL电能质量监控系统

在LINAX PQ5000CL电能质量监控系统中,⼀切都集成到⼀个系统中。它通过电流链路模块实现电流测量的可扩展性,再结合基本单元中A类计量认证电能质量监测功能。可以说是计量指南针。在扩展步骤中,电流链路模块的每个电流通道仍将相对于电压事件进⾏时间同步。这意味着每个电压事件都可以⽤电流/通道查看和分析。因此,IT基础设施的负担最小,因为只有⼀个参与者作为数据集中器接管了所有测量数据的整合和通信。别忘了,设备层⾯的独特⽹络保护,为网络运营的整体网络安全做出了重⼤贡献。 无间隙测量(零盲) 得益于高采样率(18kHz(U)/54kHz(I)),⼏乎没有任何东⻄是隐藏的,甚⾄快速波动也随时都能无间隙记录。这对于提供具有⾼性能和真实数据的⾃动化(例如数字电网管理),或在智能电网中创造独特的透明度尤为重要。在这⾥,测量数据传输到基本单元,从那⾥将合并测量数据传输到并⾏或更⾼级别的系统。

LINAX PQ5000CL电能质量监控系统

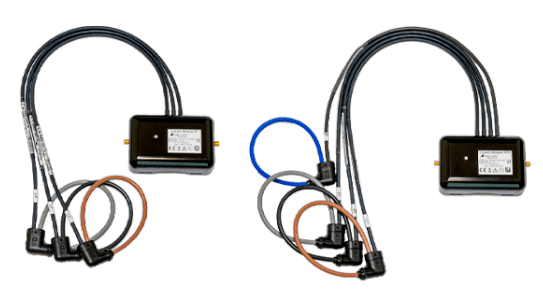

⾃动切换范围,⾼可达20000A 根据“Factor20技术”,每个电流链路模块(3P或3PN)都可以在典型额定电流范围线路中单独使⽤。因此,额定电流按当前链路模块⾃动分类为“400A/1’000A的IN1(典型/最⼤)”和“IN2(典型/最⼤)为8’000A/20’000A”。这意味着每个模块可以长久运⾏,⾼可达20'000A。这得益于集成在电流链接模块中的⾃动范围切换功能的帮助。这种类型的功能使得电流链路系统适用于各种不平衡甚⾄对称负载的额定电流和实际负载上。 没有基本电流测量的示例(主要⽤于EN5160合规性)

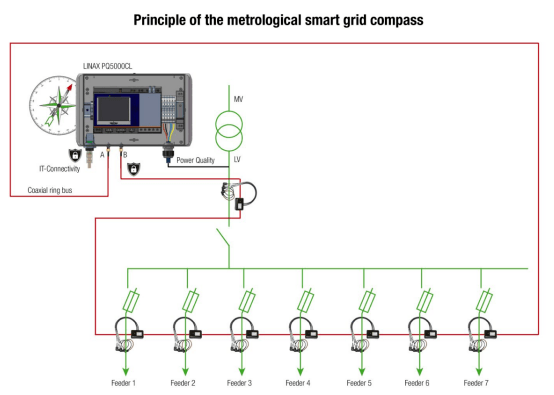

变体1:⽤于现场墙壁安装(包括电源电流链路模块)

电能质量分析仪⽤于现场墙壁安装

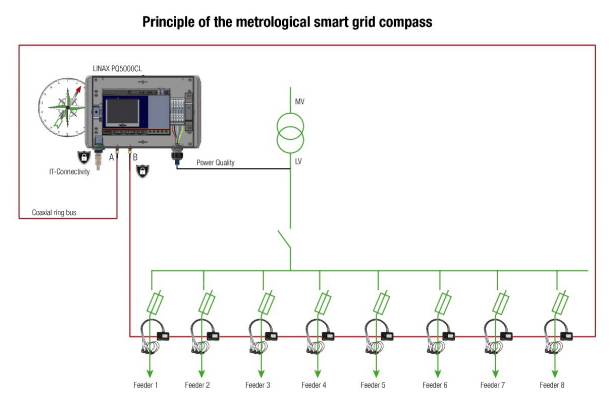

变体2:顶帽导轨安装(仅限电源电流链路模块)

LINAX PQ5000CL电能质量监控系统顶帽导轨安装

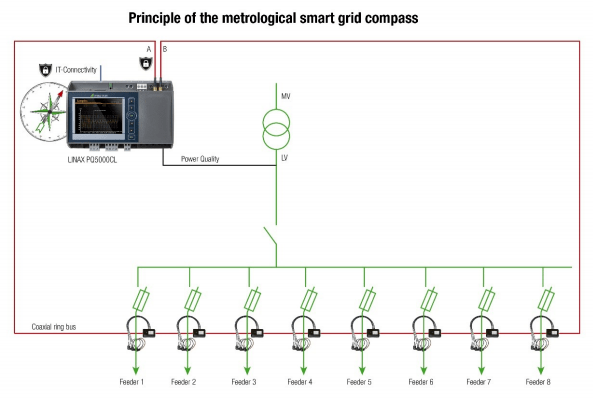

通过电流链路模块进⾏基本电流测量示例

LINAX PQ5000CL电能质量监控系统基本电流测量示例

信号概念在同轴线上被证明了无数次

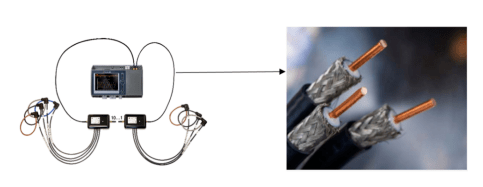

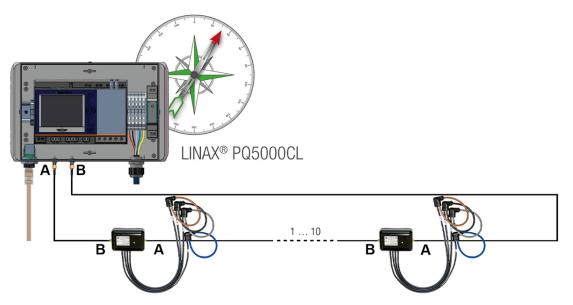

同轴电缆是同⼼结构的两极电缆。它们包含⼀个内导体(也称为线芯),内导体在恒定距离上被空⼼圆柱形外 导体包围。外导体保护内导体免受辐射干扰。同轴电缆适⽤于传输几KHz到几GHz的频率范围的宽带信号。 由于其物理特性和简单性,同轴电缆⾮常适合可扩展的电流链路技术。⾼频信号传输⼲净⾼效。此外,来⾃外 部的⼲扰和对外的⼲扰都很好地屏蔽了。同轴技术还使设置最⼤总⻓度为20⽶的环形线作为“准总线”成为可 能,这反过来⼜⼤⼤减少了布线⼯作量。因此,电流链路模块的辅助电源和信号传输在⼀根电缆中。这消除了 将许多令⼈困惑的单个电缆输⼊配电柜的必要性。与此同时,对现有的IT基础设施没有额外的负载。未经授权的访问(例如⽹络攻击)由于环形总线也变得不可能。


与更⾼级别和并⾏系统灵活连接

智能电网的⼀个主要挑战是始终与现有系统保持良好连接。⼀⽅⾯,通信协议本身很重要,另一方面,数据类型也很重要,即哪些测量结果真正相关。最后但不是不重要的是,还有数据获取或数据推送问题。LINAX  PQ5000CL系统通过IEC61850协议提供了连接的可能性。为此,每个电流链接模块将大约32个测量数据按照1/s 的速度推送给上级系统。它可以保存数据请求,从⽽缓解IT系统。 然⽽,并⾮每个控制系统都已拥有IEC61850协议。因此,LINAX PQ5000CL电能质量分析终端还⽀持Modbus RTU和Modbus TCP/IP等经过验证的协议。由于智能电网的实现通常在特定的电网管理系统中完成(例如Venios Energy Solution、Fichtner Digital Grid等),因此MQTT等协议在没有网关的情况下实现直接通信变得更加重要,该功能将于2023年添加。LINAX PQ5000CL电力监测系统还支持通过REST API传输测量数据。

智能电网中的透明度

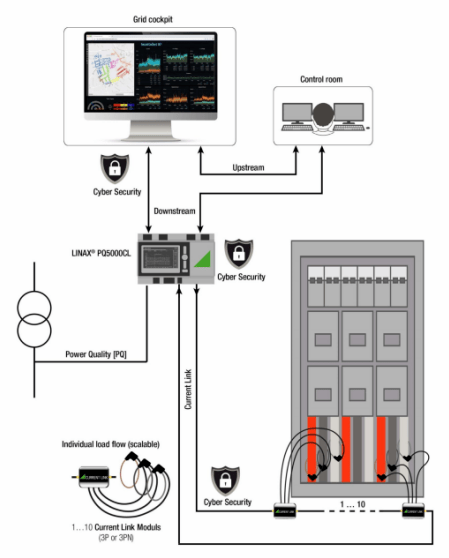

LINAX PQ5000CL电力监测系统智能应用
