电网谐波的产生主要原因是什么

来源:德国GMC电能质量 发布时间:24-09-07 浏览:46 次

发布时间:2023年02月27日                        作者:德国GMC-I高美测仪(上海电励士)

电网谐波的产生主要原因是什么:

电网谐波是指在交流电力系统中,频率为电网基频(通常为50Hz或60Hz)的整数倍的频率成分。电网谐波的产生主要原因如下:

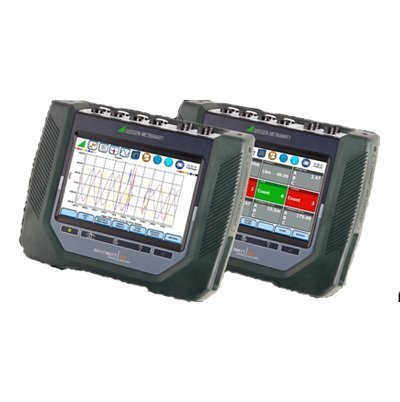

电网谐波测试

  1. 非线性负载:当交流电力系统中存在非线性负载时,电流与电压之间的关系不再是线性的。这些非线性元件(如整流器、变频器、电子调光器等)会产生高次谐波,进而对电网谐波造成污染。

  2. 谐振回路:当电力系统中存在谐振回路时,该回路会对电网谐波进行放大,从而造成更大的谐波污染。谐振回路通常由电容和电感组成,它们的谐振频率与电网谐波频率相同。

  3. 开关操作:当电力系统中存在开关操作时,例如断路器、接触器和磁控开关等,这些设备的开关动作会引起电流和电压的突变,从而导致谐波污染。

  4. 电弧:当电力系统中存在电弧时,电弧的电流和电压波形也包含了高次谐波,从而对电网谐波造成污染。电弧通常由接触器、开关、隔离开关和断路器等设备产生。

  5. 不平衡负载:当电力系统中存在不平衡负载时,电网谐波也会被产生。不平衡负载指的是三相负载之间存在不同的电阻、电感或电容等,导致三相电流不相等。这种不平衡电流会导致电网中的谐波电流不平衡,进而产生谐波污染。

  6. 汇流排、接地电缆等设备的阻抗:在电力系统中,汇流排、接地电缆等设备也会对电网谐波产生影响。这些设备的阻抗对电网谐波的传播和反射产生影响,从而影响谐波的传播和扩散。

  7. 变压器饱和:当变压器的磁路饱和时,会导致谐波电流和电压的失真,从而影响电网谐波的产生。饱和现象通常在大电流和低电压条件下发生,例如在电力系统的起动阶段或故障情况下。

综上所述,电网谐波的产生涉及到多种因素,包括非线性负载、谐振回路、开关操作、电弧、不平衡负载、设备阻抗和变压器饱和等。为了减少谐波污染,需要在电力系统的设计、安装和运行过程中采取合适的措施,例如使用谐波滤波器、优化负载、加强维护等。
