Dranetz 新利18首页登录 仪器公司：

收入精确度与收入认证/等级

一、引言

除了我们的能源计量产品外，Dranetz 电能质量产品还可以计算和测量常规电量参数，比如VAR、PF、需求、能源等。能够除了PQ之外，测量能量为更多的应用，包括仅能源可能包括电力消耗的应用。

当测量用于计费、收入、计量认证或其他目的的电力消耗时，通常需要高精度。当计量数据用于计费时，法规或法律可能要求使用收入认证/等级计量表。当不需要经过收入认证的电表时，收入准确的电表可以满足应用的需要。这种电表具有与收入认证电表类似的精度，但没有经过实验室的测试和认证。

本白皮书总结了用于收入认证能源计量的常见标准，以及当前Dranetz产品的准确性和性能如何与这些标准进行比较。

二、标准概述

收入计量标准在世界各地各不相同，但通常属于两个标准机构：ANSI和IEC。北美主要遵循美国国家标准协会（ANSI）的标准，世界其他地区遵循国际电工委员会（IEC）的标准。一些国家还利用ANSI和IEC标准的变体制定了自己的计量标准，而另一些国家则结合了这两个世界标准的各个方面。

由于测量链中的每个环节都很重要，需要加以考虑，因此也有测量传感器的标准。无论标准机构如何，收入计量标准的总体目标都是定义仪表和传感器的性能要求，以便合规仪表在预期应用中持续、准确、重复和可靠地进行测量。适用的标准涵盖了测量范围、温度变化、功率因数变化以及准确计量电力的其他方面。

三、ANSI标准

重要的ANSI计量标准包括ANSI C12.1-2008、ANSI C12.20-2010以及ANSI C57.13-2008年针对电流传感器。ANSI计量标准定义了组合仪表和传感器以及许多其他项目的精度。

ANSI C12.1-2008规定了1%至2%，取决于测量的电流（安培），以及

功率因数。较低的功率因数允许与参考的偏差较高，在电流测量范围内测量的低电流或高电流也是如此。

ANSI C12.20-2010（参考ANSI C12.1）更多严格并定义了2个精度“等级”：0.2级

和0.5级。一般来说，正如他们的名字所暗示的那样，0.2级仪表的允许偏差最大为+/-0.2%，0.5级仪表的偏差最大为+/-0.5%。这些最大偏差是在功率因数为1.0时，较低的功率因数允许与参考的偏差较大。同样，这适用于整个测量系统，包括CT。请注意，这是对标准的简化，遵守ANSI C12.20-2010并通过认证测试还有很多方面。

四、IEC标准

适用于电力计量设备的IEC标准为IEC 62053-21和IEC 62053-22。这些标准适用于600V或更低的计量应用，也参考了电流互感器的IEC 60044-1。

与ANSI规范类似，IEC 62053-22是一个更严格的标准，与IEC 62053-21相比，具有更高的精度要求。

IEC62053-21定义了1.0和2.0两个精度等级。

在功率因数为1.0时，允许1.0级仪表的误差上限为+/-1%，允许2级仪表的错误上限为+/-2%。较低的功率因数允许更高的误差限制。

C12.22-2010，IEC 62053-22为包括CT在内的整个测量系统定义了0.5s和0.2s的精度等级。在功率因数为1.0的情况下，0.2s级仪表的误差上限为+/-0.2%，0.5s级仪表误差上限为+/-0.5%。较低的功率因数允许较高的误差限制。

五、收入准确与收入认证/等级

ANSI和IEC电力计量标准都有非常严格的测试要求，远远超出了电表的精度。尽管电表可能没有经过实验室的收入认证，但它可能具有此类电表的精度，并且可以用于许多不需要认证但需要具有类似精度的测量的应用中。

六、DRANETZ产品与收入计量

Dranetz目前不生产或销售收入认证/等级的产品，但大多数Dranetz产品符合收入认证的许多准确性要求，可以被认为是收入准确的。

ANSI和IEC收入计量表标准中重要的核心要求是计量表的准确性。ANSI C12.20和IEC 62053-22都有类似的精度要求，这取决于“等级”。0.2级仪表允许在功率因数为1.0时偏差为+/-0.2%。0.5级允许在功率因数为1.0时偏差为+/-0.5%。

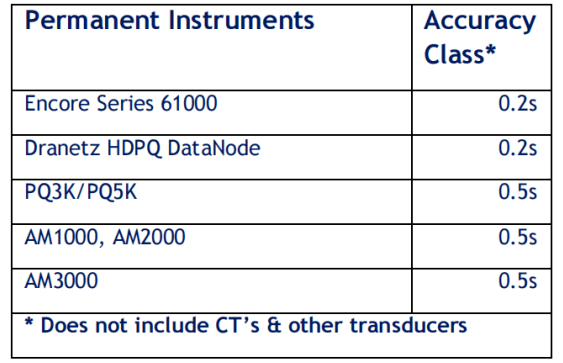

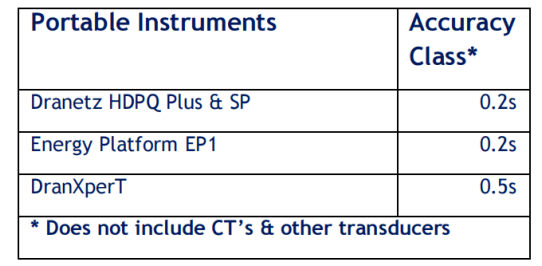

下表显示了Dranetz便携式和长久性仪器如何与ANSI和IEC标准的精度要求进行比较。

如上表所示，CT和其他换能器未被考虑在内，可能会影响精度测量值。选择不当的CT会对测量产生负面影响，并大大降低整体精确。

七、应用

收入精确工具有许多应用。这些应用通常不需要收入认证/等级仪器，但测量的准确性仍然非常重要。常见的应用程序有：

·  次级计量-下游计量器位置

·  负载管理–管理设施中的负载

·  检查计量——验证固定计量表的准确性

·  Tennent计量-电表租户消耗

·  公用事业账单检查–查找公用事业账单错误

通常，能源计量/监测只是大型电力监测系统的一部分，该系统还包括一个系统中的电能质量和其他监测。上表中引用的许多Dranetz仪表也测量电能质量，因此用户可以从一台仪器服务于多种功能和应用中获益。

八、结论

正如你所看到的，Dranetz销售的大多数仪器都具有收入级精度。因此，当需要准确性和可靠性时，世界各地的许多客户都信任Dranetz产品来满足他们的能量测量需求。
