DranXperT®蜂窝无线应用：

一、引言

DranXperT具有先进的通信功能，可以从任何连接到仪器的位置进行完全远程控制和数据下载。这些远程功能极大地提高了用户的安全性和生产力。RanXperT可以轻松连接到任何以太网

网络，但如果没有可用的网络怎么办？蜂窝无线数据网络是克服这种情况的好方法。本应用说明描述了如何将DranXperT与典型的蜂窝无线路由器一起使用。

二、蜂窝路由器应用

蜂窝路由器使用与智能手机相同的数据网络，但专用于数据通信。蜂窝路由器可以从蜂窝运营商或第三方卖家处购买，与智能手机一样，它们需要合同或数据计划。请注意，蜂窝路由器和数据计划/合同由最终用户负责，而不是包括在购买DranXperT中。

蜂窝路由器将DranXperT连接到互联网，使其可以通过网络浏览器从任何连接互联网的设备进行远程控制和数据下载。

如图1所示，蜂窝路由器使用标准以太网电缆连接到DranXperT的内置（RJ45）以太网端口。DranXperT可以直接连接到蜂窝路由器（如图所示），也可以通过网络路由器或交换机连接。

本应用说明使用InHand Networks IR300 4G蜂窝路由器，但大多数4G蜂窝路由器也应该工作良好。

对于所有远程通信，包括蜂窝通信，必须为DranXperT分配一个IP地址可从正在使用的计算机、平板电脑或智能手机访问。换句话说，如果你想使用互联网，DranXperT和远程计算设备都必须正确连接到互联网。连接到任何网络（公共或私人）的任何设备也是如此。

在这个应用程序中，网络浏览器与蜂窝路由器通信，蜂窝路由器充当中间人，并将信息传递到互联网和DranXperT。通常使用一种名为“端口映射”的蜂窝路由器功能来实现这一点。

请注意，此处描述的方法也可用于大多数Dranetz联网仪器，包括Dranetz HDPQ系列。

以下是它的工作原理概述：

➢ 蜂窝路由器通过蜂窝运营商提供的IP地址连接到互联网。

➢ 蜂窝路由器为DranXperT分配另一个本地IP地址。

➢ 当蜂窝路由器从互联网接收信息时，它会将其“映射”到本地网络上的IP地址，在这种情况下就是DranXperT。

三、蜂窝路由器和DRANXPERT配置

以下是在美国Verizon网络上使用InHand Networks IR300蜂窝路由器的示例：

➢ 蜂窝路由器被分配了一个IP地址“63.40.10.xxx”（xxx隐藏真实数字），该地址被编程到Verizon提供的SIM卡中。Verizon还提供了一个接入点名称（APN）设置，该设置已编程到路由器中。其他蜂窝网络专用可能还需要设置，因此请与您的蜂窝网络提供商联系以获取正确的配置设置。

➢ DranXperT连接到路由器的本地网络端口和分配给DranXperT的IP地址“192.168.2.13”的路由器。这是本地网络的路由器设置，您可以选择和控制。DranXperT被配置为使用DHCP，因此蜂窝路由器可以分配其IP地址。参见下图2。

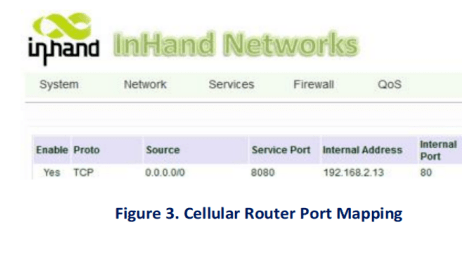

➢ 在路由器的端口映射设置中，“服务端口”用于将数据从用户网络浏览器映射到DranXperT。参见下图3。服务端口设置为“8080”。这意味着路由器将映射发送给它的数据

从包括服务端口8080的互联网到/从IP地址为192.168.2.13的DranXperT。通过使用服务端口，蜂窝路由器可以与连接到路由器本地网络的其他设备（DranXperT或其他设备）共享。参见下图4。每个设备都需要拥有W一的本地IP地址和服务端口（即8090、8091等）设置。

➢ 要访问DranXperT，用户输入IP地址'http://63.40.10.xxx:8080/'进入他们的网络浏览器。蜂窝路由器将在本地IP地址192.168.2.13向DranXperT发送（映射）数据。您的实际设置将取决于所使用的蜂窝运营商和路由器，但大多数路由器的工作方式类似。

四、蜂窝路由器IP地址注释

与任何联网设备一样，蜂窝路由器需要在互联网上“找到”一个IP地址，您将使用该IP地址与DranXperT通信。IP地址有两种分配方式——动态（DHCP）和静态。动态IP地址由网络自动分配。动态IP地址可能会定期更改，因此今天分配的IP地址明天可能会有所不同。

静态IP地址是由网络管理员预先分配的，不会更改。正是出于这个原因，我们非常希望从无线运营商那里获得蜂窝路由器的静态IP地址。

请注意，还有其他方法可以在互联网上寻址蜂窝路由器。一个例子是域名服务（DNS），其中使用名称（即dranetz.com）而不是IP地址。本应用超出了本申请说明的范围。
