浅谈GB19862对电能质量监控设备的通用要求：

GB/T 19862-2016版标准是目前国内新的针对电能质量监测设备通用要求的标准，对应的国际标准是IEC 62586系列；标准规定了电网中电能质量监测设备的要求及对应的验证方案。

适用范围

☆ 适用于对交流电力系统电能质量进行监视测量的固定式监测设备和便携式监测设备

☆ 标准规定了电能质量监测设备的术语和定义、分类及测量环节、技术要求、试验、检验规则、标志、 包装、运输和贮存等通用要求

术语定义

电能质量监测设备 monitoring equipment of power quality

通过对引入的电压、电流信号进行分析处理，实现对电能质量指标进行监测的专用装置。

瞬态过电压 transient overvoltage

持续时间数毫秒或更短,通常带有强阻尼的振荡或非振荡的一种过电压。它可以叠加于暂时过电压上

影响量 influence quantity

任何可能会影响测量设备工作性能的量

时间积累 time aggregation

按照特定的数据合并算法，将特定时间间隔（累积周期）所包含的数据序列（等时间间隔）进行数据 合并而得到一个代表该时间间隔数据的过程

波峰系数 crest factor

交流周期性电压或电流信号的峰值与有效值的比值。

平均故障间隔时间 mean time between failures ； MTBF

可修复的产品两次故障之间持续运行的期望时间间隔

产品分类

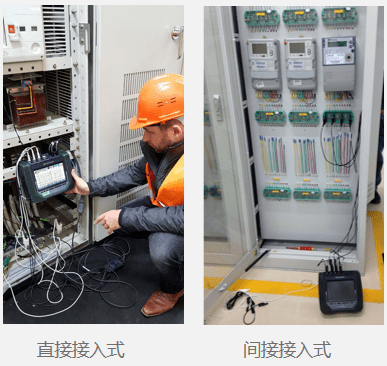

按信号的接入方式:

直接接入式

直接将待监测点一次电压、一次电流信号接入监测设备。

间接接入式

待监测点一次电压、一次电流信号经互感器（传感器）接入监测设备。

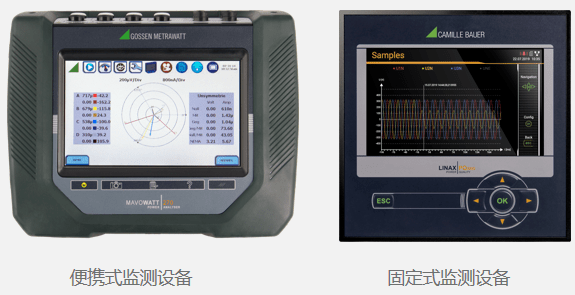

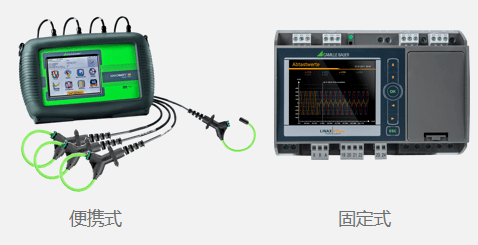

按使用方式:

便携式

便于携带，接线、拆线方便，由使用者现场操作完成相关电能质量指标测试全部功能过程的测量设备

固定式

固定安装的、适用于对电能质量相关指标进行长期在线监测的设备

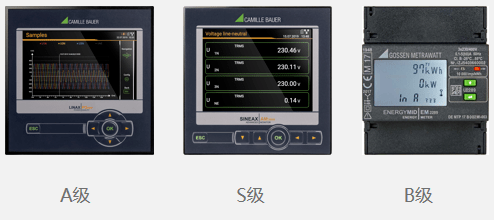

按待测指标测量方法:

A 级（Advanced,高级）

适用于要求精确测量电能质量指标参数的场合（例如供电合同约定的解决电能质量纠纷等）。

S 级（Surveys,调查）

适用于对电能质量常规测试及调查统计、排除故障等场合

B 级（Basic,基础）

不符合A级和S级要求的电能质量监测设备

技术要求

可监测参数要求

☆ 电压偏差

☆ 频率偏差

☆ 三相电压不平衡度

☆ 谐波

☆ 间谐波

☆ 闪变

☆ 电压暂降、暂升、短时中断

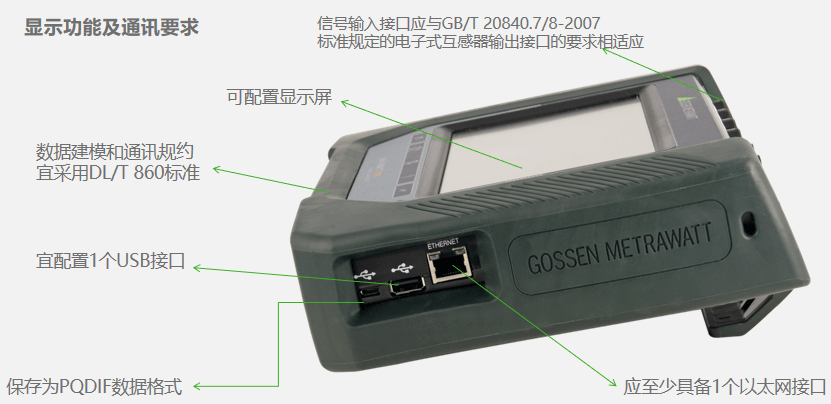

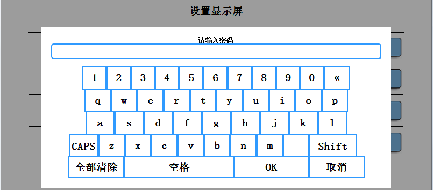

权限管理及设置

☆ 应具备对时功能

☆ 基本参数设置功能

☆ 宜具有权限管理功能

☆ 固定式设备应具备远程升级功能

时间累积及存储

☆ 可设置的累积周期为：150周波；1 min整数倍（但不大于10 min）；2 h（针对长时闪变）;

☆ 在线式监测设备当地应存储所设定的1 min整数倍（但不大于10 min）累计周期的累积记录和2h记录；

☆ 便携式应可存储150周波、所设定的1 min整数倍（但不大于10 min）累计周期的累积记录和2h记录。

☆ 固定式监测设备，当地存储容量应至少满足存储30天稳态电能质量数据记录的要求（按1min累积周期）

稳态精度要求

暂态精度要求

☆ 暂态电能质量指标准确度应满足GB/T 30137-2013相应要求；

☆ A级监测设备事件过程中电压幅值测量误差不应超过公称输入电压的士0.2% ；S级监测设备事件过程中电压幅值测量误差不应超过公称输入电压的±1%；

☆ A级监测设备事件持续时间测量误差不超过±20 ms；S级监测设备事件持续时间测量误差不超过士40ms。

电气性能要求

☆ 监测设备供电电源优先选择单相交流电压：220 V；直流：220 V,110 V

☆ 在电源电压下述变化范围内，监测设备应能可靠工作，测量准确度不受影响：

☆ 交流标称电压±20%,标称频率50 Hz±2.5 Hz,谐波电压总畸变率不大于10%；

☆ 直流标称电压士20%,纹波系数不大于5%

☆ 直接接入式可选择的额定信号输入电压：100 V,220 V,380 V,690 V

☆ 间接接入式可选择的额定信号输入电压：100/√3V,100 V

☆ 直接接入式可选择的额定信号输入电流：0.1 A；0.2 A；0.5 A；1 A；2 A； 5 A；10 A；20 A；50 A；100 A

☆ 间接接入式可选择的额定信号输入电流：1 A,5 A

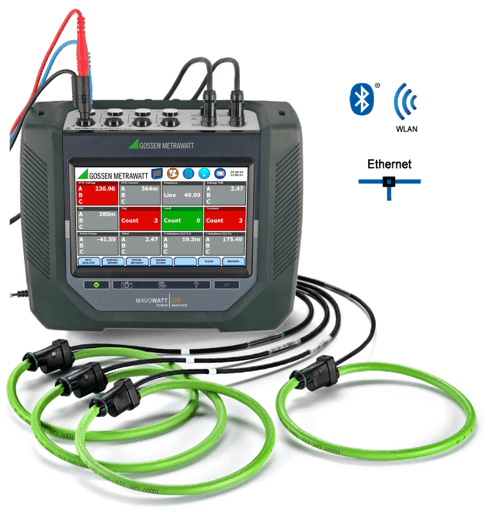

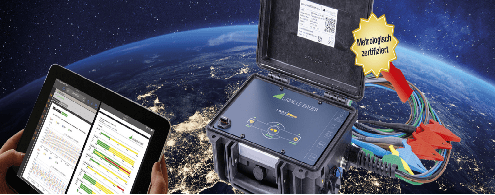

赏析

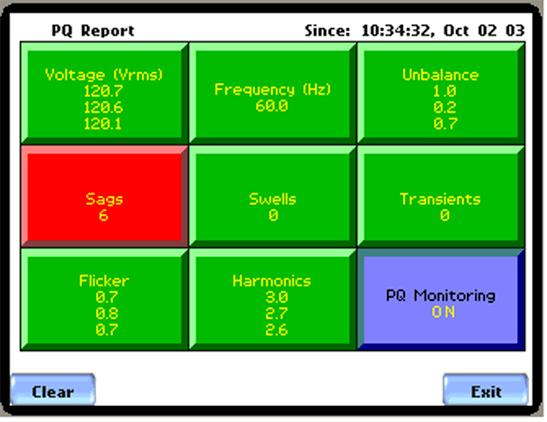

产品特点

☆ 满足IEC 61000-4-30: Class A Edtion3新版标准

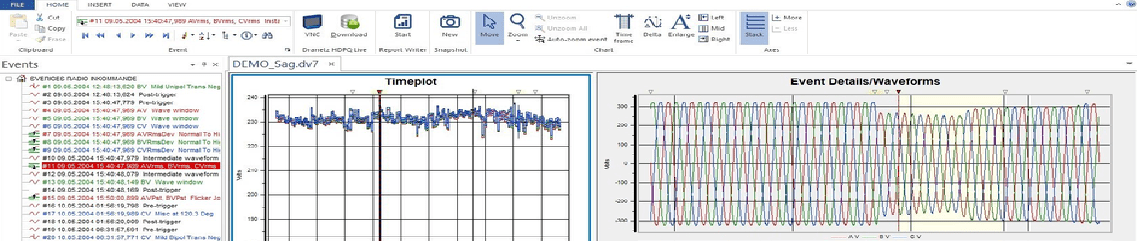

☆ 业内专业的18luck新利app Dranview 7

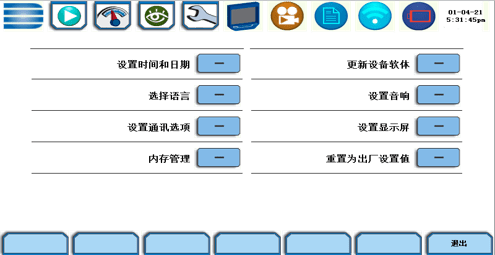

☆ 7”WVGA超大彩色触摸屏，引导式操作.

☆ 超高采样：每个周波512个采样值

☆ 强大的谐波分析能力，电压及电流谐波分别可达127次及63次；

☆ 两个测试频段：16⅔H z和50/60 Hz，400Hz可选（270-400版本）

☆ 事件记录：RMS值和原始波形；前/后触发：最大100/10000个周期

☆ 快照功能，单文件存储最大可达4G

☆ USB/ 以太网接口/WIFI/蓝牙等多种接口

☆ 通过GPS时钟进行时间同步（可选）

☆ 智能专家模块协助分析电能事件原因（240以上版本）

☆ 1Mhz瞬态采样（270版本）

技术参数

☆ 电压：0-1000V 精度+/- 0.1%Rdg +/- 0.05% FS

☆ 电流 :  0-6000A 精度 +/- 0.1%Rdg +/- 0.05% FS

☆ 安全等级：1000V Cat III, 600V CAT IV

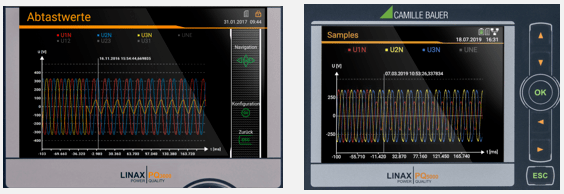

在线电能质量监控设备赏析

产品特点

☆ 满足IEC 61000-4-30: Class A Edtion3 新版标准

☆ 高分辨率,彩色TFT显示器用于高清晰显示测量数据

☆ 可选中文操作界面

☆ 经瑞士联邦计量研究院独立认证

☆ 可自由选择的测量变量值和测量值

☆ 可自由定义的报警条件带有集体报警和记录

☆ 可组合设备设计(功能性,接口,I/Os,等)

☆ 可直接集成到SMARTCOLLECT软件

技术参数

☆ 标称电流：0-5A （最大7.5A）精度0.1%

☆ 标称电压：0-693V，最大832V（PQ3000）900V（PQ5000），精度0.1%

☆ 采样率：18KHz

☆ 供电电源：24-48V DC，110-230V AC

☆ 支持协议：Modbus/TCP, http, NTP
