谐波分析法在非线性电路中的应用分析

来源:德国GMC电能质量 发布时间:24-08-22 浏览:8 次

谐波分析法在非线性电路中的应用

引言:

谐波分析法是一种广泛应用于电路分析和设计的方法。然而,在过去的研究中,谐波分析法一直被认为只适用于线性电路。本文将探讨谐波分析法在非线性电路中的可行性,并介绍一些相关的应用案例。

1. 谐波分析法简介

谐波分析法是一种基于傅里叶级数和傅里叶变换理论的电路分析方法。它可以将任意周期信号分解为一组谐波分量,从而对信号的频谱进行分析。谐波分析法被广泛应用于线性电路,用于分析信号的频谱特性、滤波器设计、系统响应等。

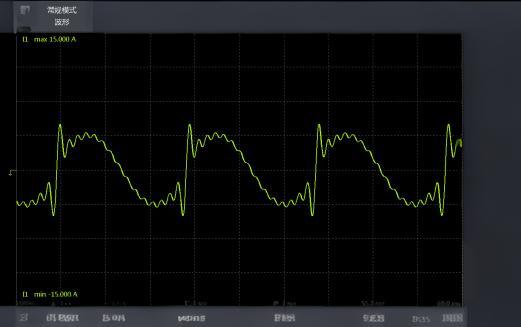

谐波分析法在非线性电路中的应用

2. 非线性电路中的谐波分析问题

非线性电路在实际应用中非常常见,例如放大器、混频器、调制器等。然而,由于非线性元件的存在,基于线性假设的谐波分析法是否适用于非线性电路一直存在争议。非线性元件的存在会导致电路输出信号出现谐波失真现象,这与谐波分析法的基本假设相矛盾。

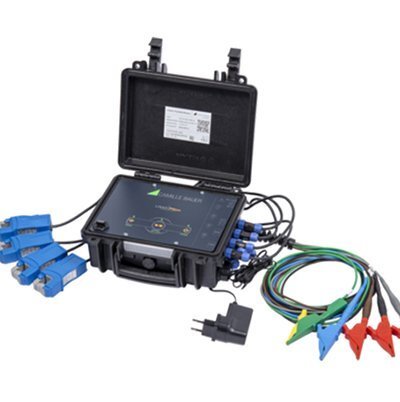

谐波分析仪

3. 非线性电路中的谐波分析方法

尽管谐波分析法的基本原理是基于线性假设,但研究者们一直在努力将其应用于非线性电路。一种常见的方法是通过局部线性化,将非线性电路分解为一系列局部线性电路,并应用谐波分析法进行分析。另一种方法是采用数值模拟技术,如基于SPICE的电路仿真软件,对非线性电路进行谐波分析。

4. 非线性电路中的谐波分析应用案例

尽管谐波分析法在非线性电路中存在一定的限制,但仍然有一些成功的应用案例。例如,在放大器设计中,通过谐波分析法可以对放大器的失真情况进行评估,从而优化电路设计。在混频器设计中,谐波分析法可以帮助确定非线性元件的工作点,以实现更好的混频效果。

5. 结论

在非线性电路中应用谐波分析法是一项具有挑战性的任务。尽管谐波分析法的基本原理是基于线性假设,但通过一些创新的方法和技术,我们可以在一定程度上将其应用于非线性电路的分析和设计中。随着技术的进步和理论的发展,相信谐波分析法在非线性电路中的应用将会取得更好的效果。
