德国GMC电能质量

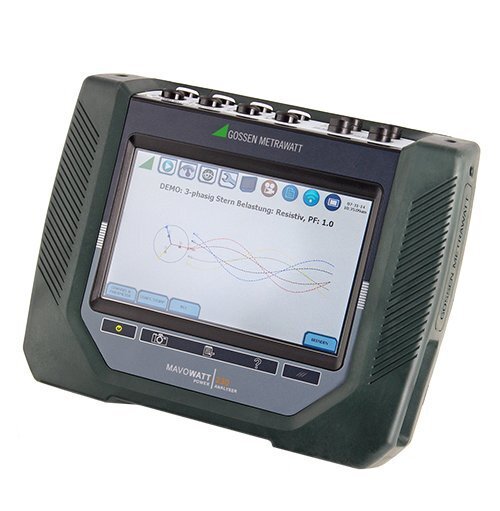

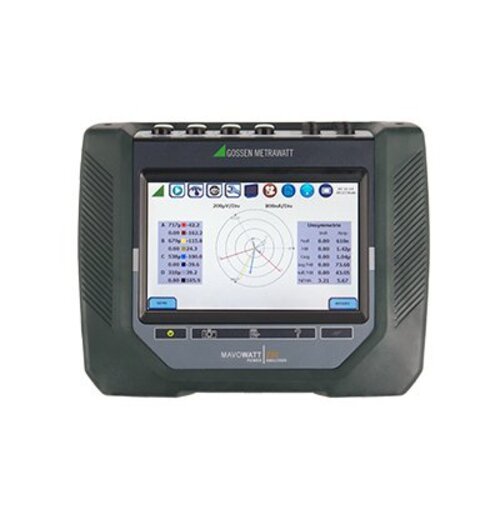

电能质量测量设备 MAVOWATT 2XX系列

便携式仪器，用于综合电能质量，能源和需求分析，适合在1000V CAT III和600VCAT IV环境中进行测量。

安全，直观，灵活地分析电能质量以及功率能耗需求

产品应用

电能质量测试– 高效安全，保障电网清洁

MAVOWATT系列电能质量分析仪用于监控，分析和记录公共电网系统和工业用电中的电能质量参数。

我们在MAVOWATT系列产品的开发过程中，非常重视安全的操作，多种通信接口选项，众多的记录和报告生成功能以及更高的采样率和更高的测量分辨率。

MAVOWATT电能质量分析仪已细分为四种不同的性能等级，从高性价比的A级入门款，到拥有超强功能的旗舰机型，您可以获得与您的测量任务匹配的解决方案。

在这些创新产品的帮助下，可以获得所有和电能质量相关的测量数据，这对于供电质量意义重大。电网扰动和电能质量事件可以根据不同的测试标准轻松的标记，生成国际和国内标准报告 - 为可持续优化供电质量打下的好的基础。

电能质量测试仪技术参数

完全满足 IEC 61000-4-30 标准的 “CLASS A” 级产品
MAVOWATT 230
■ 满足ClassA级的所有功能（4U/4I）
■ 负载曲线分析和能量测量
■ 符合 EN 50160的电压质量标准，专属报告功能
■ 超高采样：每个周波512个采样值
■ 两个测试频段：16⅔H z和50/60 Hz
■ 事件记录：RMS值和原始波形
■ 前/后触发：最大100个周期
■ 快照功能
■ USB 和以太网接口
■ 通过GPS时钟进行时间同步（可选）

电能质量测试仪DRANVIEW 7软件

业界L先的18luck新利app – 简单, 友好, 专业

■ 直观的操作，包括具有Office外观的现代用户界面和可自定义 的工具栏

■ 极高的性能：借助64位处理器，可以快速处理大量数据

■ 专业定制的个性化自动报告数学公式选项，用于各种测量值记 算，例如对地漏电流或差值电流

■ 多站点分析，计算和记录来自不同设备的多达 16 个同步数据 记录

■ 由于支持 PQDIF，Comtrade，CSV 和其他数据格式，兼容其它厂家的测试数据

■ 用于修复测量数据（时间戳，极性反转）的救援套件，无需重新到现场记录测量值

电能质量测试仪界面介绍

启动电流测量

电能质量事件的详细图形化显示

电能质量测试仪Mavowatt产品特色

■ 满足IEC 61000-4-30: Class A(2008)级精度的革新性产品
■ 每周期512次采样率，便于抓取瞬间电压电流事件
■ 7” WVGA超大彩色触摸屏，引导式操作
■ 强大的谐波分析能力，电压及电流谐波分别可达127次及63次
■ 单文件存储最大可达4G
■ 4 通道电压差分1000Vrms CATIII输入
■ 多种的通讯接口(以太网/USB/蓝牙等)，支持用户通过手机、平板电脑等设     备远程浏览数据并调整设置

设备性能测试
在新设备安装前，使用MAVOWATT系 列产品能简化对该设备功率可用性和兼 容性的判断。该仪器具有许多先进功能 如：RMS触发，低/中频瞬变，通道间的 交叉触发。通道间的交叉触发能演示电 源健在设备如UPS等是否能正确运行。 在设备维护和启动过程中，通过观察实 时读数使用户及时制定实际结果，在测 试过程中，可用来微调设备。

故障发现与排除

MAVOWATT系列产品独具的“报告卡”, 能在测试现场提供及时的电能质量测量结 果。广泛的电能质量监视数据被收，分析 和用不同种类的色码列成表格。故障以红 色标示出来，能很快找到，通过简单地触 摸屏幕上的图形，就能层层深入地读取更 详细的故障信息，从而精确地找出引起电 能质量问题的根本原因并将之排除。

设备性能测试

微报告功能帮助用户快速便捷的在设 备上生成精简的测试报告，汇总任意 界面下用户快照的数据。通过点击照 相按钮，一张bmp格式的文件会保存 并记录当前界面显示的内容，该文件 同时被添加到微报告中。微报告以 xml格式储存在设备上，后续可上传 至PC电脑、平板电脑、智能手机等终 端。上传成功后用户可通过浏览器进 行浏览并进行自行编辑及制作报表。

电能质量测试仪MAVOWATT系列介绍

MAVOWATT l 230

■ 简易的配置流程，自动获取并判断接线类型

■ 快速生成符合中国国家标准的电能质量报告

■ 8个测量通道输入4通道电压输入(1000Vrms AC/DC)

■ 迷你报告-支持屏幕快照、XML等快速报告形式，便于 上传及邮件发送

■ 自动配置模板，并支持自动线路检测，可反馈并测试 现场正确接线方式

■ 如同平板电脑操作界面-功能图标，任务栏快捷方式， 虚拟仪表显示等，使用     轻松便捷。

谐波

由于电子集技术的灵敏度增加，使得从 HVAC系统，个人计算机系统，复印机 到计算机化的过程设备和制造系统，都 很容易受谐波的感染，事实上，谐波可 以引起很小，几乎是不容易察觉的性能 变化，然而积累到一定程度会引起严重 的长期损害，一个设备可以不知不觉地 产生电流谐波而污染整个电力系统。 MAVOWATT系歹I」产品能捕捉到详细的 谐波，间谐波和次谐波，并有效地解决 由此引起的复杂问题。

闪变

电弧炉，大型感应电机和其他大负荷设 备的启动会引起连续的电压波动，由此 产生的电能质量事故被称为闪变。通常 闪变会发生在那些脆弱的，与负荷用电 量有关的，以及短时间内由相当大电流 变化的系统中，MAVOWATT系列产品 能遵循IEC61000-4-15标准，捕捉闪变 数据，并用可视化的分析报表软件 Dran-View来评估这些数据。

标准监测

MAVOWATT系列产品能符合大多数先进的电能质量标准，包括 IEEE1159, IEC61000-4-30 Class A和EN50160。使用过程中，产生一 个统计性输出值来很快地证明是否遵 守国际供电质量标准。MAVOWATT 系列产品能极快地显示，包括不平衡度，电压波动范围和谐波等超过13 个关键参数。
