电能质量测量设备 MAVOWATT 2XX系列

便携式仪器，用于综合电能质量，能源和需求分析，适合在1000V CAT III和600VCAT IV环境中进行测量。

安全，直观，灵活地分析电能质量以及功率能耗需求

Mavowatt 240三相电能质量分析仪产品应用：

电能质量测试– 高效安全，保障电网清洁

MAVOWATT系列电能质量分析仪用于监控，分析和记录公共电网系统和工业用电中的电能质量参数。

我们在MAVOWATT系列产品的开发过程中，非常重视安全的操作，多种通信接口选项，众多的记录和报告生成功能以及更高的采样率和更高的测量分辨率。

MAVOWATT电能质量分析仪已细分为四种不同的性能等级，从高性价比的A级入门款，到拥有超强功能的旗舰机型，您可以获得与您的测量任务W美匹配的解决方案。

在这些创新产品的帮助下，可以获得所有和电能质量相关的测量数据，这对于供电质量意义重大。电网扰动和电能质量事件可以根据不同的测试标准轻松的标记，生成国际和国内标准报告 - 为可持续优化供电质量打下的好基础。

Mavowatt 240三相电能质量分析仪/电能质量测试仪技术参数

完全满足 IEC 61000-4-30 标准的 “CLASS A” 级产品

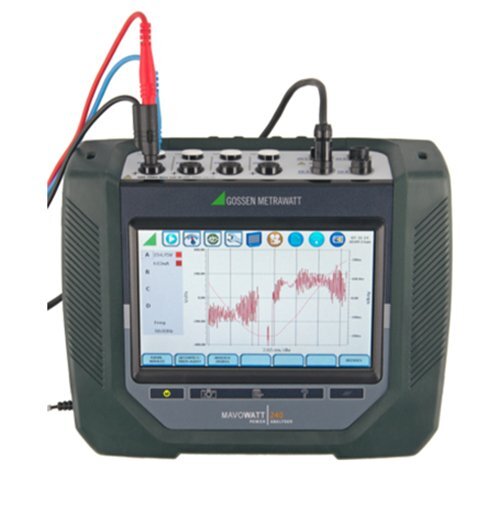

MAVOWATT 240
包含Mavowatt 230的功能，另外
■ 应答模块
■ 纹波控制信号记录
■ 扩展了事件触发后最多10,000个周波的波形记录
■ 蓝牙接口
■ 无线网络接口

电能质量测试仪DRANVIEW 7软件

业界L先的18luck新利app – 简单, 友好, 专业

■ 直观的操作，包括具有Office外观的现代用户界面和可自定义的工具栏

■ 极高的性能：借助64位处理器，可以快速处理大量数据

■ 专业定制的个性化自动报告数学公式选项，用于各种测量值记算，例如对地漏电流或差值电流

■ 多站点分析，计算和记录来自不同设备的多达 16 个同步数据记录

■ 由于支持 PQDIF，Comtrade，CSV 和其他数据格式，兼容其它厂家的测试数据

■ 用于修复测量数据（时间戳，极性反转）的救援套件，无需重新到现场记录测量值

电能质量测试仪界面介绍

启动电流测量电

电能质量事件的详细图形化显示

电能质量测试仪Mavowatt产品特色

■ 满足IEC 61000-4-30: Class A(2008)级精度的革新性产品
■ 每周期512次采样率，便于抓取瞬间电压电流事件
■ 7” WVGA超大彩色触摸屏，引导式操作
■ 强大的谐波分析能力，电压及电流谐波分别可达127次及63次
■ 单文件存储最大可达4G
■ 4 通道电压差分1000Vrms CATIII输入

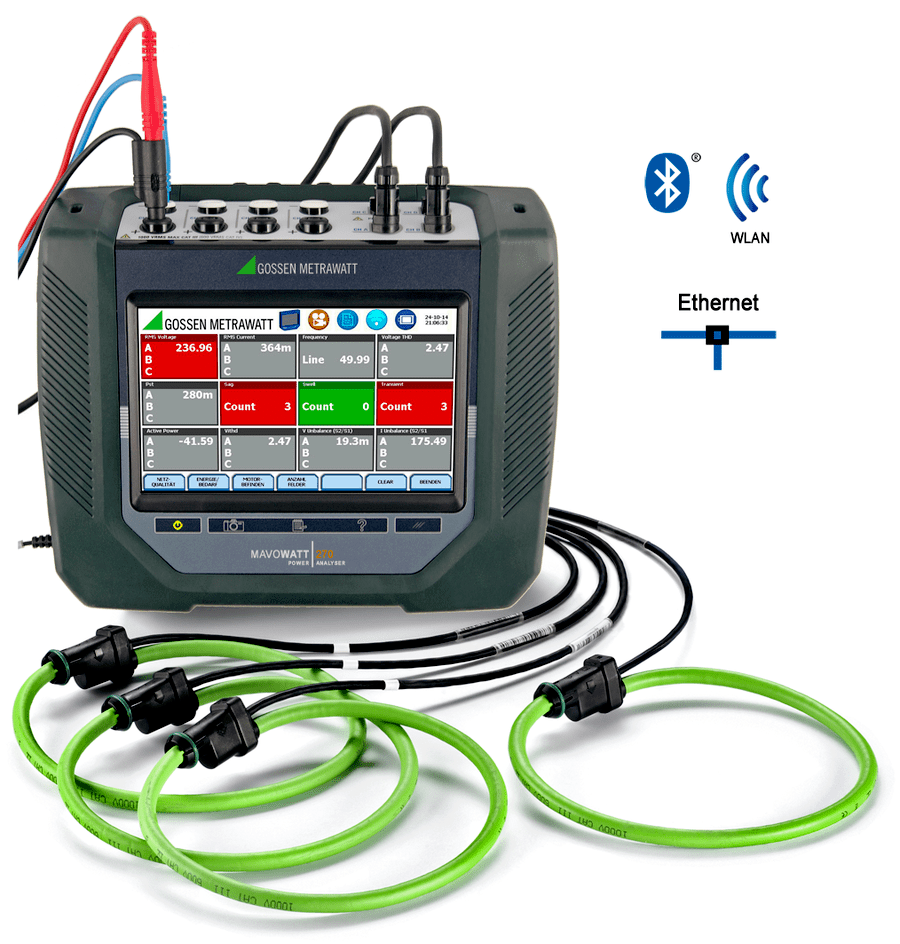

■ 多种的通讯接口(以太网/USB/蓝牙等)，支持用户通过手机、平板电脑等设备远程浏览数据并调整设置

设备性能测试
在新设备安装前，使用MAVOWATT系列产品能简化对该设备功率可用性和兼容性的判断。该仪器具有许多先进功能 如：RMS触发，低/中频瞬变，通道间的交叉触发。通道间的交叉触发能演示电源健在设备如UPS等是否能正确运行。 在设备维护和启动过程中，通过观察实时读数使用户及时制定实际结果，在测试过程中，可用来微调设备。

故障发现与排除

MAVOWATT系列产品独具的“报告卡”, 能在测试现场提供及时的电能质量测量结果。广泛的电能质量监视数据被收，分析和用不同种类的色码列成表格。故障以红色标示出来，能很快找到，通过简单地触摸屏幕上的图形，就能层层深入地读取更详细的故障信息，从而精确地找出引起电能质量问题的根本原因并将之排除。

设备性能测试

微报告功能帮助用户快速便捷的在设备上生成精简的测试报告，汇总任意界面下用户快照的数据。通过点击照相按钮，一张bmp格式的文件会保存并记录当前界面显示的内容，该文件同时被添加到微报告中。微报告以xml格式储存在设备上，后续可上传至PC电脑、平板电脑、智能手机等终端。上传成功后用户可通过浏览器进行浏览并进行自行编辑及制作报表。

MAVOWATT l 240

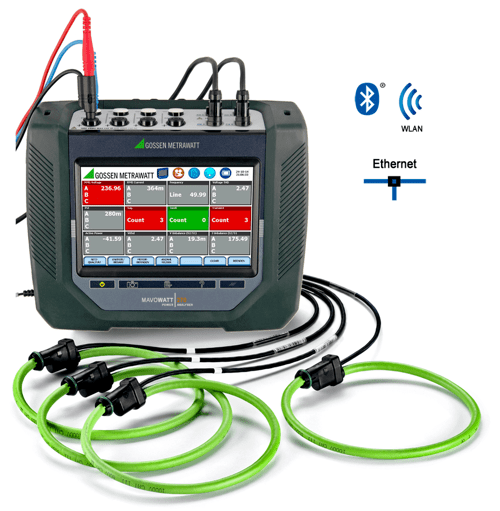

■ 增加Wi-Fi通讯接口，更灵活多样的获取数据方式

■ 更完整的记录事件触发前/后波形数据，录波提升至10000次周期波

■ 专家应答分析模块：电压跌落方向判断，基于功率因数修正的切换峰值分析及电机质量分析

完整录波

MAVOWATT 240在捕捉电能质量事件时可以更详细的波形数据展现事件发生时的电压电流状态，高达10000次的录波可以最大限度记录实时波形情况，用于DV7软件可以放大至采样点的数值，测量工具可以精确测量出波形异常点的数值变化情况

浪涌

马达启动，变压器通电，断路器跳闸和后备发电机启用都会带来浪涌，这就要求扩大对逐个周期数据的记录，以确保正确的操作和判断浪涌对其他设备的影响。Mavowatt 240功能优于其他电能监视仪表，通过基于电流RMS触发和峰阈值交叉来优化设备运行和延长重要设备的使用寿命。

故障记录

MAVOWATT 240简单故障记录模式具有在设备的电源基本结构中，对电气故障快速侦测和识别功能，MAVOWATT 240能对故障的幅值和持续时间进行特 性化描述从而帮助指出故障的根源，这些描述信息包括电压和电流的频率稳定度，功率流和谐波，也突显了MAVOWATT 240的诊断能力。
