德国GMC电能质量

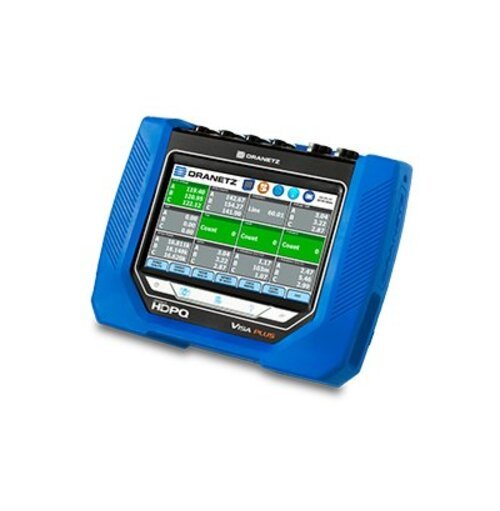

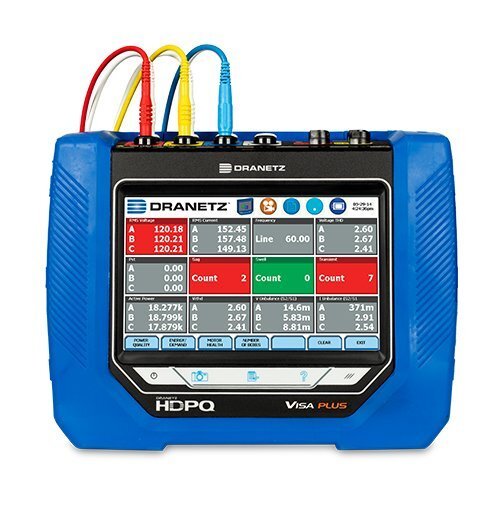

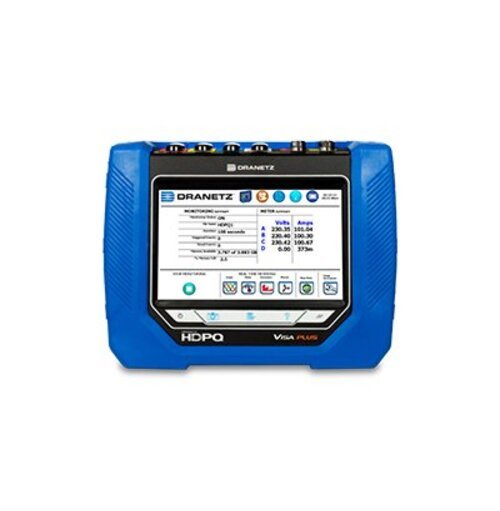

Dranetz HDPQ VISA PLUS

是德国GMC-I集团美国电力士公司生产的一款高性价比便携式电能质量分析仪，A级精度，中文操作界面，满足大部分应用场景的电能质量测试任务。

功能介绍

☆ 检测和记录电压暂降/跌落、骤升、中断、瞬变、谐波、闪烁、RVC和更多指标是否符合和超过行业标准

☆ IEC61000-4-30第三版A级电能质量标准（证书）—来自声誉制造商的可靠测量

☆ 电能质量、需求和能源分析-完成电力监测调查

☆ 测量、记录、触发功率参数，如V、I、W、VA、VAR、PF、需求、能源等

☆ 7英寸彩色，触摸式液晶显示屏

☆ 彩色电缆和连接器面板-安全、方便和易于使用

☆ Dran-View7软件-功能强大的数据分析、报告和远程控制

☆ 远程控制和数据下载用的以太网通信接口--安全和高效

☆ 测试50/60Hz和16/25Hz频率信号

☆ 也可提供带相位电源的IP65机柜型-参见Dranetz HDPQ VisaSP

☆ 出厂保修期为3年

☆ 在我们的ISO9001：2015认证工厂制造

DranetzHDPQ®Visa Plus（便携式）电能质量分析仪提供了电能质量监测，需求量测试方面的价值！在这个价格点上，没有其他产品能接近Dranetz HDPQ VisaPlus提供的好处和功能！

DranetzHDPQ®VisaPlus符合所有当前行业标准，包括IEC61000-4-30A第三版、IEC61000-4-7、IEEE1159、IEEE519：2014和更多。它通过使用一系列符合标准的和可定制的操作模式，同时捕获和显示数千个参数。独特的测量能力包括通过峰值、波形、均方根差分触发方法捕获中低频瞬态。应用场景包括通用电能质量、需求量和能量监测、电容器评估、谐波和非正弦波形故障排除等。

Dranetz HDPQ VisaPlus使用户可以通过任何智能手机、平板电脑、移动电脑、笔记本电脑以及传统笔记本电脑和笔记本电脑远程查看数据和更改设置。只要连接仪器，关闭机柜到“安全”环境，使用VNC接口和Dran-View7软件，或者通过以太网使用我们DranetzAppleHDPQ或安卓应用程序，从任何地方连接仪器进行远程控制。

产品特色

Dranetz HDPQ Visa+-精密测量

高清晰度电能质量和能量监测-1000Vrms，交流/直流，512个采样点/周波
8个通道，4个电压和4个电流
先进的PQ-符合IEC61000-4-30A级Ed3和IEEE1159标准
谐波——IEC61000-4-7，IEEE519：2014
瞬态功能——V&I波形触发器。远远超出了PQ标准的要求
100个循环触发前后的录波
EN50160Ed3版
电机应答器模块®

Dranetz HDPQ Visa+-通信接口

以太网、USB、蓝牙——可选配置
VNC从Dran-View7或第三方应用程序
苹果和安卓应用程序，具有实时计量和报警仪表板

Dranetz HDPQ Visa+-安全和坚固

电弧闪光灯的安全保护
UL/CUL，CE认证
坚固的外壳，易于抓握，减震
电源电缆固定器和电线管理系统
跌落测试至6英寸
自动电路检测并反馈仪表的正确连接

Dranetz HDPQ Visa+-用户界面

7”WVGA彩色触摸显示屏
自动设置-PQ、需求和能源
由图标驱动的类似平板电脑的GUI，有任务栏快捷方式和一个仪表板

Dranetz HDPQ Visa+——高效

迷你报告-屏幕快照，XML文件。很容易上传和发电子邮件！
电能质量和能源仪表盘的实时报警
更大的显示，更高效的本地分析
查看DV718luck新利app
修复工具包-使用DV7纠正接线、CT变比、时间错误等问题
Dran-View计算谐波和其他参数

技术参数

Dranetz HDPQ Visa+-测量参数

4路差分电压：16位分辨率

☆ 0-1000Vrms，交流/DC，+/-0.1%读取+/-0.05%FS

☆ IEC61000-4-30A类Ed3：60-1000Vrms，±，0.1%，Udin的0.1%，范围为10%~，Udin的150%

☆ 瞬态值-0-1414Vpk，+/-。占Udin的2%

4路电流：512个采样点/周期，16位分辨率

☆ 测量范围(rms)探头和相关，AC/DC，+/-0.1%读取+/-0.05%FS

☆ 瞬态：跟电流传感器量程有关

频率：10秒的窗口

☆ 16-25Hz、42.5-69Hz、+/-0.01Hz

失真-200ms，3秒，10个min窗口
Vthd：0-1，+/-5%为V>=1%Vnom，
Vthd：直流，2-127，+/-5%V>=1%Vnom
Ithd：0-1，+/-5%为I>=1%Inom，
THD：DC，2-63，+/-5%I>=1%Inom
其他
Pst-10分钟：0.2-10，+/-0.05@Pst=1
Plt-2小时：0.2-10，+/-0.05@Pst=1

通用技术规范

Dranetz HDPQ Visa

☆ 尺寸：（10英寸宽x8英寸高x2.75英寸d）、（25.4厘米x20.3厘米x7.0厘米）

☆ 重量：4.2磅，2公斤

☆ 工作温度：0至50摄氏度（32至122华氏度）

☆ 储存温度：-20至60摄氏度（-4至131华氏度）

☆ 湿度：10-90%不冷凝

☆ 交流适配器（12V）：100-240Vac50/60Hz

时钟的精度和分辨率

☆ 内部温度：+/-1秒/天，平均温度为25摄氏度

☆ NTP：+/-10毫秒

☆ GPS：+/-1毫秒

电池容量和充电时间：

☆ Dranetz HDPQ Visa+：3小时运行时间

内存大小：4GB
显示器：7”WVGA彩色图形，基于图标的触摸式液晶显示屏，LED背光
语言：英语、德语、西班牙语、法语、意大利语、瑞典语、芬兰语、波兰语、汉语（繁体和简体）、泰语、韩语

通信

以太网
蓝牙（可选）
USB(OTG技术)
VNC远程控制软件
安卓和苹果的应用程序

易用性功能

自动设置-在几秒钟内开始监控！
预编程的监控模式—针对各种应用程序的预配置的设置
仪表板—电源质量、需求和能源—立即了解记录何时发生的事件
同时进行电能质量、需求和能源监测
迷你报告-采用屏幕快照，可以上载到您的电脑，并包括在报告中，附加到电子邮件等。

标准

电能质量
IEC61000-4-30A类产品第三版
IEEE1159：2009

电功率
IEEE1459：2000

谐波测试
IEC61000-4-7第1类：版本2（2008）
IEEE519：2014

电压测试
IEC61000-4-15：版本2（2010）
IEEE1453：2011年

合规性/测试
En50160：2010

计算出的参数

功率/能源，1s采样
实功率(W)-P：满足0.2S要求，取决于于探头量程

表观功率(VA)—S：满足0.2S要求，取决于于探头量程

无功功率(var)—Q：满足0.2S要求，取决于于探头量程

功率因数（W/VA）-“true”-1到0到1
位移PF-1到0到1
需求量(W)：满足0.2S要求，取决于于探头量程

能量(Wh)：满足0.2S要求，取决于于探头量程

产品应用

☆ 电能质量调查和诊断

☆ 变电站监测

☆ 能源管理和负荷调查

☆ 数据日志记录

☆ 谐波分析

☆ 合规性测试

☆ 闪变测试

☆ 新能源生产-太阳能、风电池板串、电池、逆变器、电力互联

☆ 电容器测试

产品附件

交流CT卡钳

3相交流柔性探头

单相交流柔性探头

4相交流柔性探头套装

交流/直流电流探头

Dran-View7软件

其他配件
