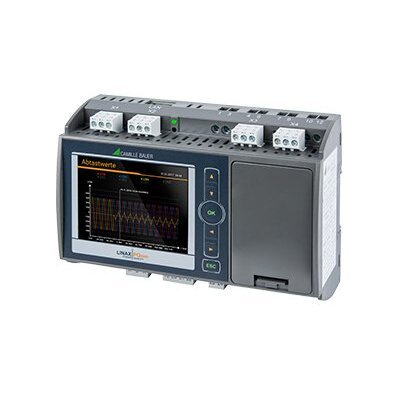

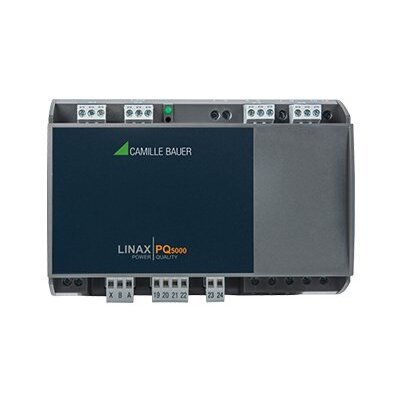

避免电能质量问题-综合电能质量和能源消耗监测设备  LINAX PQ5000

电力系统中用于在线电能质量监控的面板安装设备。

传统上，电能质量测量分析只是作为对设备故障、进程中断或通信故障等的反应。然而，所有这些问题都是花钱的，没有用户愿意再经历同样的事情，只是为了能够创建一个相应的分析记录。因此，在线电能质量监控的大优点是，用户可以主动地建立自己的测试系统和发现问题的能力。

LINAX PQ5000 可以在设备造成任何损害前帮助检测出这些问题，并提供数据以确定事件发生时的根本原因。PQ5000 是等级A设备符合电能质量标准IEC 61000-4-30 Ed.3因此,设备可以提供可靠和可兼容的信息用于管理机构,与能源供应商的谈判或内部质量控制。设备也支持符合电压质量标准EN 50160的合格报告。

LINAX PQ5000 A级电能质量在线监测装置产品亮点：

清晰

■ 高分辨率,彩色TFT显示器用于高清晰显示测量数据

■ 始终可见的状态信息(告警,密码保护,数据记录,时间/日期等）

■ 清晰的设计

■ 电能质量监控符合标准 IEC 61000-4-30 Ed. 3

■ 能量消耗获取:仪表和负荷曲线

■ 设备状态监测

多功能

■ 特定语言的纯文本菜单导航

■ 用于快速数据接入测量值信息的局部排列
■ 用于维护和试运行的服务区域

直观灵活

■ 适用于没有硬件差异的所有网络配置

■ 可自由选择的测量变量值和测量值
■ 可自由定义的报警条件带有集体报警和记录

■ 可组合设备设计(功能性,接口,I/Os,辅助能源)

■ 可直接集成到SMARTCOLLECT软件

可扩展

■ 根据应用场景增加不同的硬件组成电能质量相关监控系统

避免电力质量问题;通过持续监控特点

能源供应中断可能导致生产或设备中断。通常人们在经济损失巨大的时候才会做出反应。然而，如果这些迹象在持续的监测中得到确认，那么许多此类事件都是可以避免的。

任何形式的电力质量监测都提供了一个统计评估，允许与标准(例如,EN50160)或供应合同的比较，以及电网中事件的记录(例如,电源电压降)。

所有有关供应电压的参数都被监控，统计平均值与指定值相比较。通过这种方式，你既可以证明一致性，也可以将注意力集中到可能出现的问题上。

同时电流也被监测到大小，谐波含量和非平衡。但是，由于没有限制值，所以这些结果不包括在统计评估中。

核查能源供应商和能源消费者之间的合同或者是否满足标准(EN60160)。

用户可以根据需要调整指定的值。通过观察结果的变化，你可以发现早期的电力质量的恶化,找出原因和改进。

电压和电流事件都是记录的，但未被评估统计。

事件的记录包括事件发生时的所有电压和电流的曲线形状，以及事件整个持续时间的RMS值的过程。

故障记录的评估使您能够识别故障的原因，并且与发生的事件(如控制系统或设备故障)建立联系。然后就可以得到适当的补救措施。

■ 电力供应不稳定

■ 有故障的发电机
■ 巨大的负荷变化

■ 电源频率

■ 电源电压的大小

■ 电网负荷的变化

■ 破坏设备
■ 系统关闭
■ 数据丢失

■ 闪烁和快速电压变化 (RVC)

■ 电源电压下降和上升

■ 电压中断

■ 电压谐波
■ 供电电压上的电压间谐波,电源信号电压

数据记录测量值

瞬时值
U, I, IMS, P, Q, S, PF, LF, QF ...
电压相量角
带时间戳的最小/最大瞬时值

对当前系统状态的透明监控

故障检测，连接检查，旋转检查
网格变量方差与时间引用的确定应用

扩展无功功率分析
总无功功率、基频谐波
在所有象限带最小值基频

谐波分析(符合标准EN 61 000-4-7)
总谐波含量和THD U/I TDD I
独立谐波U/I达到50th

不平衡分析
对称分量(正、负、零序系统)
不平衡(来自对称组件)
U/I平均值误差

能量平衡分析

仪表用于有功/无功功率,高/低费率的需求/供给仪表带有可选基础变量
功率平均值有功/无功功率,需求和供给,自由定义平均值(例如, 相功率,电压,电流等等)
均值趋势

操作时间

3个操作小时计数器，可编程运行状态
设备操作时间

电能质量标准
Parameters according to IEC 61000-4-30, Class A

Chap. 5.1电力频率
Chap. 5.2电源电压的大小
Chap. 5.3闪烁
Chap. 5.4电源电压下降/上升
Chap. 5.5电源中断
Chap. 5.7电源电压不平衡
Chap. 5.8电压谐波
Chap. 5.9电压间谐波
Chap. 5.10供电电压上的电源信号电压
Chap. 5.11快速电压变化 (RVC)
Chap. 5.12下偏差和上偏差
Chap. 5.13电流(大小,谐波,间谐波)

除了自动记录电能质量统计数据外，高性能数据记录器还提供以下记录选项：

■ 定期数据
此功能允许记录测量变量的时间历程。平均测量或仪表内容作为基础，并定期保存。典型的应用是获取负荷曲线（间隔10s至1h）或根据仪表读数的差异确定能耗。对于这两个类别，可根据系统功率值提供预定义的课程，以及可自由选择基本数量的课程。为了进一步处理，周期性数据可以在可定义的时间范围内以Excel格式导出。

■ 事件列表
在这里，事件或警报的发生以带有时间信息的列表形式记录。用户可将自定义事件（如开/关极限状态或监控功能）分类为报警或事件，与所谓的操作员列表（如设备配置更改、重置操作、设备通电等系统事件）进行区分。

■ PQ事件
受监控的PQ事件的发生以列表形式提供，其中包含有关事件的重要信息。可以直接选择每个条目切换到图形事件表示。这里提供了扰动过程中的均方根半周值和波形的过程，分为所有电压、所有电流和混合显示。

事件列表、PQ事件记录、平均值课程（加载配置文件）和仪表读数可直接显示在设备上或通过设备网页显示。

可以通过SMARTCOLLECT PM20软件进一步分析PQ事件。

■ 监控和告警

该仪器支持对已获得的测量数据进行现场分析，以便在不涉及单独控制的情况下直接或延迟采取措施。这有利于设备的保护和对服务间隔的监控。

以下项目可供选择：
■ 12个极限值
■ 8个监控功能,每个监控带3个输入
■ 集体警报作为所有监控功能的组合
■ 个具有可定义运行条件的工作小时计数器
可用的数字输出可以直接用于传输限制值和监视功能，以及可重新设置的集体警报。
可以将文本分配给每个监视函数，该函数既用于警报列表，也用于数据记录器中的事件条目。

LINAX PQ5000 A级电能质量在线监测装置操作和评估

操作
设备本身的本地操作和通过web接口的访问结构是相同的。用户可以访问可用的测量数据、参数化仪器或通过特定语言的主题结构菜单导航使用服务功能。右上角的状态栏统一显示报警监控、密码保护系统、数据记录、UPS的状态以及时间和日期。

除了PQ统计的细节之外，所有数据都可以通过设备的本地GUI和WEB界面获得。

分析
使用SMARTCOLLECT PM20软件，设备中生成的PQDIF文件可以自动或手动导入，存储在数据库中并进行分析。使用该软件可以对所有统计电能质量数据进行评估，并对电能质量事件进行详细分析。

PM20还提供了从设备中定期检索状态或能耗数据并将其存储在数据库中的可能性。

合规报告
SMARTCOLLECT PM20软件可用于创建用户可定义的符合性报告，包括EN 50160的所有标准。

ITIC曲线
此图显示检测到的所有电压事件，通过设备记录事件的大小和持续时间。所有超出上下曲线范围的事件可能会中断或损坏连接的设备。

LINAX PQ3000 根据IEEE 1159.3标准,将已获得的电能质量数据存储在标准化的电能质量数据交换格式(PQDIF)中。
许多用于分析电力质量数据的评估程序支持这种数据格式，例如，Camile Bauer Metrawatt的SMARTCOLLECT PM20或Electrotek Concepts的PQView。

存储原理提供一个PQDIF文件包含每天的分析统计数据。电压或电流事件也储存在每个事件单独的文件中，这样时间数据就可以随时获取。

与电压相似的是，相关的电流值以同样的方式记录。

■ 频繁的负载变化
■ 启动发动机

■ 闪烁的灯光
■ 暴露在外面的人员的伤害

■ 巨大的负荷变化
■ 短路,触地
■ 雷暴
■ 电源过载
■ 可再生能源的供给,如风能或光电能源

■ 控制或驱动系统等设备的中断
■ 操作中断
■ 控制系统和计算机中的数据丢失

■ 短路
■ 保险丝熔断
■ 元件失效
■ 计划供应中断

■ 停产
■ 过程中断
■ 控制系统和计算机中的数据丢失

■ 非线性负载如变频器、整流器、开关电源、电弧炉、电脑、日光灯等。

■ 减少机器效率
■ 减少能量损耗
■ 设备过载/过热
■ 中性线电流

■ 频率转换器和类似的控制装置

■ 抖动
■ 故障的脉动控制

■ 电流(大小,谐波,间谐波,事件)

■ 电流电压下降

■ 无功功率补偿
■ 指定功率因数的检定

■ 设备热负荷评估
■ 系统扰动和消费者结构分析

■ 设备过载保护
■ 故障/接地检测

■ 准备(内部)电能帐单
■ 能源消耗与时间(负荷曲线)能源管理或能效验证的确定
■ 负荷管理的能量消耗趋势分析

■ 监测设备的维修和维修间隔

■ 设备类型PQI-A FI2（IEC 62586-1）
■ 独立且经认可的实验室：联邦计量元研究所。在230V/50Hz和120V/60Hz下测试。
■ 根据IEC 62586-2（验证是否符合IEC 61000-4-30的标准）的认证，该装置可作为监管机构、能源供应商谈判或内部质量控制的可靠和可比信息来源。
■ 通过SMARTCOLLECT PM20软件生成EN 50160符合性报告。
■ 提高主电源的质量和可靠性
■ 确定中断的原因
