德国GMC电能质量

最大需量及电能质量监测装置

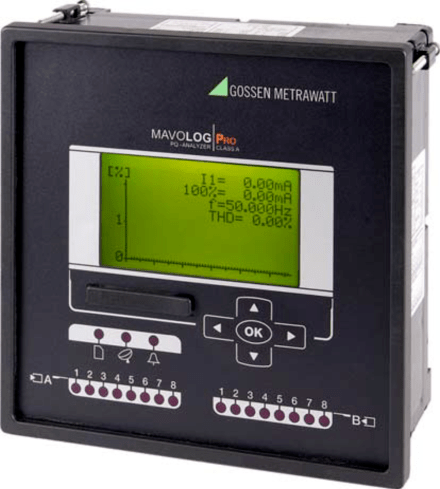

Mavolog Pro认证级最大需量电能质量关口表作为4象限电能表，以其小巧的体积和精美的外观承载了IEC 61000-4-30标准 Class A级精度的国际第三方实验室独立认证的监控功能。操作简便，通过专业软件即可查看分析。

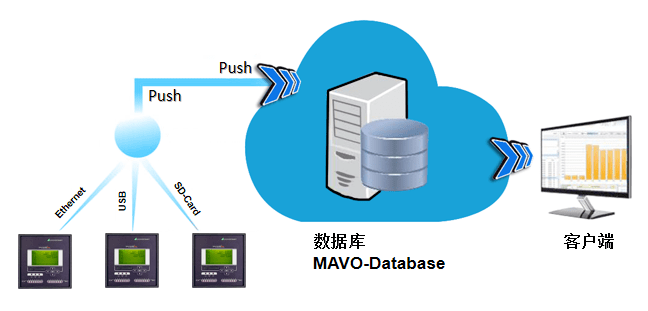

系统架构

 方案采用“采集层-集成层-系统管理层”三层技术架构，通过简易方式满足不同用户的实际需求。

系统要求

最大需量及新利18首页登录 可以长期、实时获取现场电能质量数据、实现电能质量分析、判断负荷分布与能量需求、侦测系统负荷变化等功能，对出现的电能质量事件实时记录，快速发现问题并有效进行分析诊断。本系统需要至少满足以下要求：

信号采集功能

监测终端具有4路电压及4路电流输入通道，适应各种配电制式，支持最多20路的输入与输出，提供2路以上开关量输入输出。信号采样率可按需要进行可视化设置，达到625点/周波；

最大需量设置

监测终端支持按照不同模型对最大需量（MD）进行计算并记录。

滑动窗口模式：允许在一段时间内进行多次平均计算，从而更频繁地刷新测量结果。显示一个完整周期内的平均值。运行的MD在每个子周期中更新前一个子周期的平均值。

固定窗口模式：是在固定时间内计算平均值。时间常数可以设置为1到255分钟，系统中可显示进入周期时间，当前MD和上次复位产生的最大MD的计算周期结束前的剩余时间。

热力学特性模式：通过对双金属表的模拟，建立了热力学指数模型来计算MD。最大值和出现的时间存储在设备中。可以设置一个时间常数从1到255分钟。

电能质量监测

监测终端具有监测下述电能质量指标的功能：

电压(相电压和线电压)、电流、频率、有功功率、无功功率、视在功率、功率因数，功率采用四象限定义；

短期电压变动，包括电压暂降、电压骤升和电压短时中断；

三相电压、电流不平衡度及各序分量；

电功率：双向、输入、输出、净值、总和；

谐波，包括电压、电流的总谐波畸变率和各次谐波含量，谐波监测次数满足EN 61000-4-7标准不低于63次；

具有谐波及闪变分析功能；

装置相关认证

监测装置的安全性指标需获得CE认证。

监测装置的电能质量监测方法需要获得国际第三方机构关于IEC61000-4-30 标准的CLASS A精度认证。

现场及远程显示

监测装置可通过外部系统或设备本身对采集到的实时数据进行显示和设置。

通信接口

同时具有RS485、以太网（TCP/IP协议）及USB通信接口。

电能质量事件记录

电能质量事件触发条件可以参照通用标准规定，也可以是自定义相关阈值，如：电压偏差、频率偏差、三相不平衡、谐波和电压闪变的限值，或相关触发条件的逻辑组合。

报警及提示

支持对如超限值和违反标准的数据及事件输出开关量报警信号。

电能质量报告

监测终端可以按照国际电能质量标准要求生成基于大量数据的统计分布报告，报告支持PDF文件，通过表格和图形化显示。

监测及分析系统

监测及分析系统，可通过简单的方式获取数据并将其存储于指定位置，具备基础的数据分析、能耗监控及报告生成功能，用户界面操作便捷。

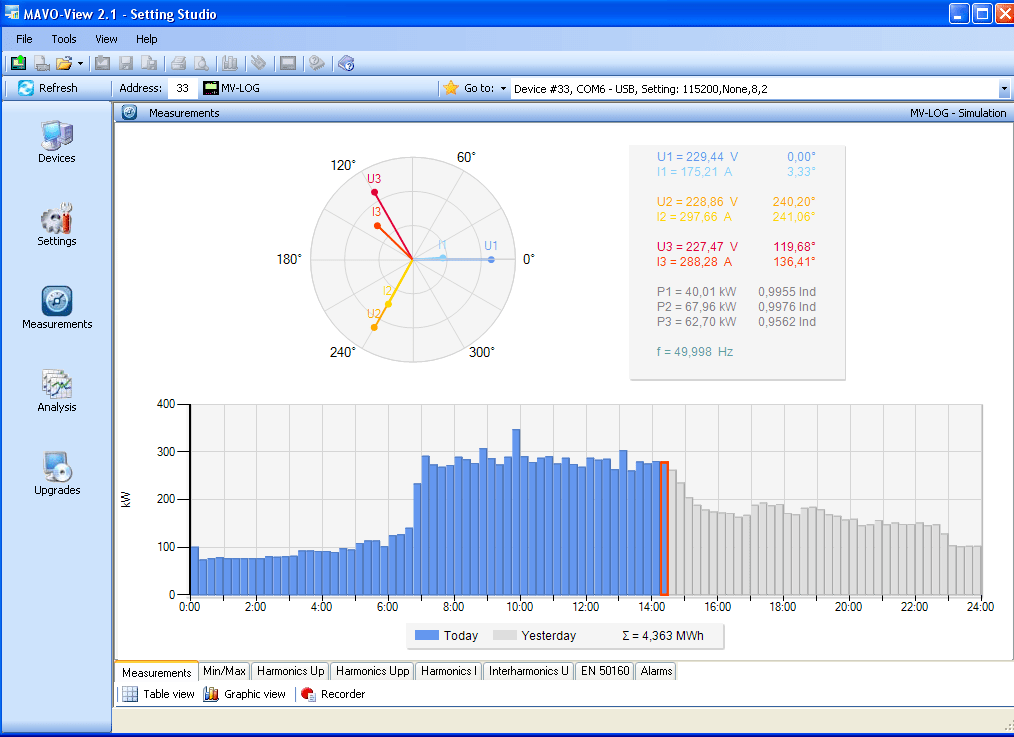

监测终端数据显示

终端监测到最大需量数据和电能质量数据可以在软件系统界面直观展示，设置简便。软件可以提供PQDIF或COMTRADE协议的数据输出

能耗及电能质量统计分析

系统可以对装置采集的能耗情况，进行统计并生成报告。系统具有电能质量分析功能，全面支持标准PQDIFF电能质量文件，报告文件满足国际相关标准。
