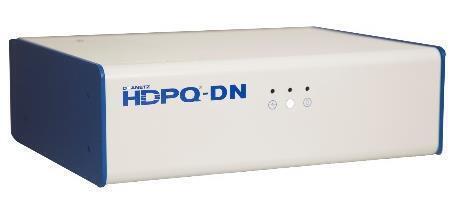

Dranetz HDPQ DataNode(HDPQ-DN)在线电能质量监测装置产品简介：

将我们行业L先的Dranetz HDPQ监控和通信技术带到固定系统上。基于Dranetz HDPQ便携式和SP仪器，HDPQ-DN是第三代 Dranetz HDPQ家族的仪器。HDPQ-DN非常适合您的新系统，或作为61000(61STD) 的替代品，并完全兼容PQViewDE(取代ESS)和PQView®。

新利18首页登录 Dranetz HDPQ-DN提供增强的监视技术，并满足当前国际公认的PQ监视标准，包括IEC61000-4-30第3版A类，IEEE519：2014等。Dranetz的高级电能质量监视功能使您能够检测其他仪器可能遗漏的PQ问题，例如负瞬态，陷波，间歇性开关和谐波，以及只能使用我们专有的波形差触发来捕获的其他问题。应用程序包括公用变电站，电容器组评估，UPS/关键任务环境，医学图像等。像所有Dranetz HDPQ仪器一样，HDPQ-DN的基本采样率是每个周期512个样本，这提供了业界好的基本瞬态捕获功能。

在线电能质量在线监测装置符合全球电能质量规范标准

DranetzHDPQDN非常适合长久监测，以确定是否符合全球标准，如EN50160、NVE 和您自己的专业合规要求。请放心，所有功率质量测量都是值得信赖的，来自 信誉良好的制造商，完全符合IEC61000-4-30A级3的严格要求。

PQVIEW-DE测试软件，兼容大小不同应用场景

通信、可视化和报告的系统软件是任何固定电能质量监控系统的关键组成部分。HDPQ-DN是Dranetz长久安装的系列仪器和系统中新的，完全与我们的PQView® DE和PQView软件兼容。 PQViewDE是Dranetz系统产品的标准产品，是支持所有Dranetz系统产品的测试软件，包括HDPQ-DN、61000、签名系统、PQ3K/PQ5K、ES2xx米等。PQViewDE的现代响应式网络用户界面可以使用个人电脑、笔记本电脑、平板电脑或手机上查看。所有用户与监控系统的交互都通过web界面完成，以无缝调整所使用的显示器的大小。

 PQView®可用于大型应用程序或需要企业软件的应用程序。PQView是一个数据库 软件应用程序，旨在收集、分析和存储大量与功率质量相关的干扰和稳态测量 数据。PQView允许用户组织来自各种仪器的数据，如电源质量监视器、微处理 器继电器和数字故障记录器。它还存储现场特征（如变电站、总线、馈线、纬度、经度等）以及电压信号、瞬变和故障的事件信息（例如，原因代码或 文本描述）。PQView将所有这些信息整合在一个关系数据库中，并提供了自动 加载新数据和生成监控报告的方法。PQView附带一组基本报告，提供有关原始 测量、详细统计分析和执行摘要的信息。

在线电能质量监测仪Dranetz HDPQ-DN特点：

4种型号可满足任何电路连接需求

符合IEC61000-4-30A类3版–独立实验室的合格证书

DNP3和Modbus通信

对于新的监控系统

添加到现有的61000系统

直接替换61000（61STD）–重复使用所有安装硬件，吊舱等。

与PQViewDE兼容

在线电能质量监控系统技术参数：

电压通道：

4路差分输入，AC/DC

采样样：512个样品/循环，16位A/D，同步取样

工作范围：1-600Vac/dc 全刻度：0-600V，+/-0.1%读数，<40V+/-0.5%FS

频率：50Hz、60Hz

谐波：根据IEC61000-4-7，谐波测量至第127次

输入阻抗：10MΩ对地

电流通道：

4路差分输入，AC/DC ，512个采样点/周期，16位A/D

适用范围：与型号和CT相关，1.5VRmsFS、5A或1A

精度：0.1%的读数。不包括CT精度

谐波：根据IEC61000-4-7，谐波测量至63次

监控标准

IEC61000-4-30A级第三版

iec61000-4-7

iec61000-415

IEEE1159

IEEE1453

IEEE519：2014

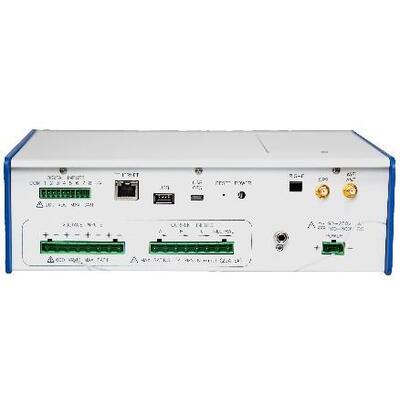

通讯接口标准：

RJ45TCP/IP以太网，USB 可选配置：3G/4G蜂窝技术

协议：XML、ModbusTCP、DNP3

时间同步：NTP，可选的内部GPS或IRIGB
