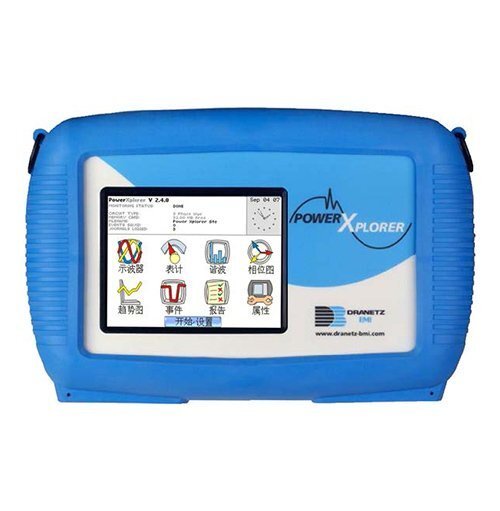

DRANETZ POWER XPLORER PX5

高性能、多功能、易操作、全中文触摸屏的电能质量测试谐波分析仪表。PX5是一款集合了先进功能的电能质量监测和谐波分析仪器，配备了操作简便的彩色液晶触摸屏及直观的图像表计显示界面。这台 8 通道的测试仪配备了独特的高速采样和数据捕捉功能（1 微秒/通道），可以同时捕捉几百条参数，并根据标准和用户自定义模式对这些参数进行特征化显示。PX5 独特的测量功能包括捕捉低、中、高频瞬态峰值、波型、有效值时间和实时触发高速采样及功率测量，清晰表示出电压畸变和不平衡系统的特征。另有一款 8 通道的 PX5-400 提供从 50/60Hz 到 400Hz 全范围的监测和测量，专为J队、船舶、航空等行业设计。PX5-400 包括 PX5 的高级数据特征标注、交叉触发和畸变参数测量等所有特性。

■ 电能质量的勘察和诊断

 电能质量勘察是查明和诊断问题以及不良趋势的关键，它能有效实施以可靠性为核心的维护工作。通过一个星期或更长时间对基准条件和事件敏感度的数据测试，可以对电能质量的现状做出评估，即可实施更有针对性的测试。PX5 有一个内置的事件特征标注显示，直接用于问题查找，所收集测量的数据可用来改善电能质量和提高设备可靠性，最终方便提出增强设备对市电的兼容性措施。

■ 负载失真及不平衡度

 近年来整流输入类电源和其他非线性负载从原来的 25%增加到 65%以上。这些负载会产生每个周波内有规律的电流毛刺，最终表现为电流畸变。这种畸变也受到电压畸变的谐波阻抗的影响，也会对电机、变压器类设备产生严重的影响，引起过热而降低设备的寿命。PX5 根据 IEEE 1459 标准测量完整的算术、矢量、序量参数，最终用于评估负载畸变和恢复负载平衡。

■ 闪变

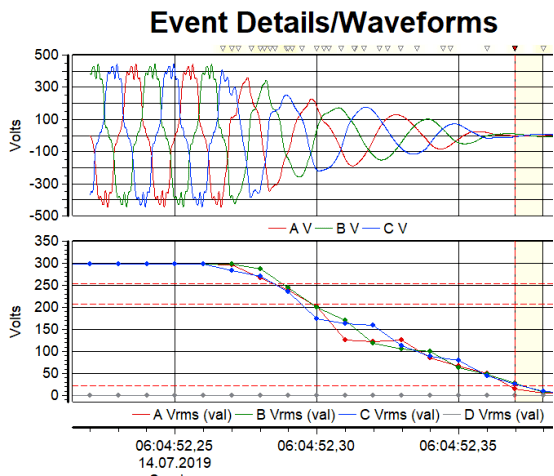

Dran-View 电能质量分析软件

Dran-View 是一种功能强大、使用便捷的18luck新利app ，可用来查看、分析复杂的电 能质量事件，查找故障，消除潜在的故障趋势以及查看相关的数据，还有自动或自定义报告生成等功能。

PX5 用户可任意选用相位、波型、表计和谐波频谱的显示方法，同时可以有连续监测、门槛值设定以及持续 1 微秒到 1 小时的交直流事件的记录方式。显示形式有电能质量、统计、趋势报告以及 PX5 独特的警示面板（提供即时的事件分类报告）。可采用 RS-232、以太网和USB 接口远程通信方式来下载数据，方便 Dran-View 软件来作进一步分析报告。
