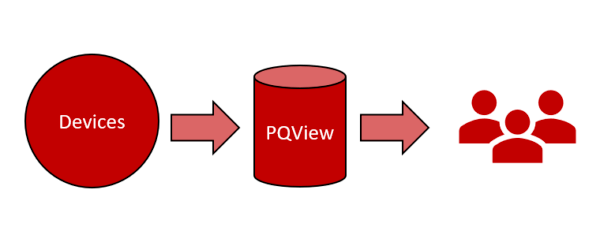

研究与改善电力系统电能质量问题的首要工作是建立高效的新利18首页登录 网络。电网电能质量的实时动态监测为电能质量评估和综合治理提供了可靠的数据，同时也为电网安全稳定运行提供了技术的支撑和保证。 PQView是美国电科院与美国电力士公司于九十年代初期开发的目前世界上一个成熟的、全面的电能质量专用的数据库管理、分析与数据应用软件。它是一种具有很强的独立性和兼容性的主站系统软件，其使用不依托于任何公司电能质量监测装置，而又与许多不同厂家的监测装置相兼容。PQView是建立网络化、信息化和标准化，覆盖面广、运行稳定可靠的电能质量监测系统网络的基础。
PQView可以为开展初步研究，建立省级电网电能质量监测网络建立统一的、开放的监控和管理基础平台。为进一步实现对电网电能质量形成一个高效率的电能质量管理体系奠定基础。
1．对已经存在的一些电能质量监测装置或其它监测装置的应用进行扩展。
对于一些谐波监测装置，可以增加一些原装置不能提供的统计信息和报告。一些谐波监测装置是基于按照特定标准评估某个监测点是否合格而设计的。它们对各次谐波的95%概率值进行统计列表，然后按照设定的标准限值进行比较并判断是否合格。在这些测量数据中，一些重要数据往往被忽视或丢弃。例如，各次谐波的最大值和发生的时间，往往在报告生成后由于软件设计问题或存储器限制问题被丢弃。PQVIEW是一种以数据库形式不断将各种数据上传并存储于其支持开放式数据库链接（ODBC）的数据库中。PQVIEW 由于其大容量存储空间而不会丢弃任何输入的数据。PQView具有多种易于使用的统计分析工具，可以对任意选择的时间或地点范围对数据进行统计分析。

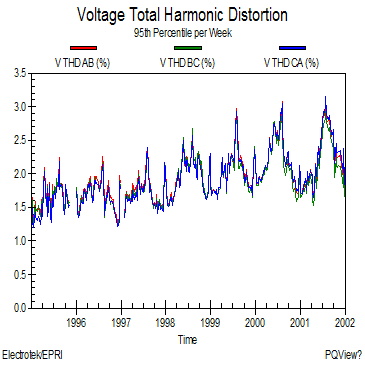

图一为PQView对某系统所有监测点综合处理后进行的电压谐波总畸变率数据绘制的长期趋势变化图。
图一电压总谐波畸变率趋势图
由于一些监测装置往往是对单个监测点进行评估的，忽略了从变电站或供电区域进行整体评估。 PQView则可以对这些单独监测装置的数据利用其内部丰富的统计功能，直接利用这些装置的数据，对电力系统区域电能质量状况进行补充统计和分析。 图二为PQView利用各单独的监测点数据进行整体统计分析数据。
图二分析系统谐波指数
PQView电能质量数据库软件除了可以利用现有的在线监测装置的测量数据，还可以将便携式电能质量测量仪的测量数据输入并存储到数据库中，并在线监测装置的数据一起进行分析和统计。在过去，便携式电能质量测量仪测量的数据往往在使用后被单独存放，由于这些数据的孤立性而很少被重新使用。特别是如果使用的测量仪不是一家公司所生产，其数据也不能被关联使用。由于PQView支持多监测点同时同域分析，其开放式平台支持多种测量仪器的数据输入，这就为以前测量的重要事件数据或普测数据提供进一步应用的平台。
2．PQView电能质量数据库软件为电能质量监测网络的扩展建立一个基础平台。
PQView是目前具有广泛的兼容性的电能质量数据库管理软件之一。PQView不但可以自动收集符合国际电工标准委员会IEEE推荐的电能质量数据格式标准IEEE1159.3的PQDIF数据，还可以接收从不同厂家以及不同类型的仪器上传的测量数据，如电能质量监测仪、电压偏差记录仪、故障录波仪、智能继电保护器等。PQView所支持的监测装置举例如下：
l IEEE P1159.3 PQDIF. PQView支持IEEE P1159.3 电能质量数据互换格式(PQDIF)作为输入数据源。作为电能质量数据标准化的通用控制器，PQDIF设计时旨在建立一个自然平台工具，此工具用于在软件包和仪器间交换电能质量数据。
l IEEE COMTRADE 从数字故障录波仪，高级继电器以及其它监测系统发送的IEEE COMTRADE标准数据文件。
l Dranet-BMI电力士公司的签字系统5502／5504 InfoNode (PQDIF格式)。
l Reliable Power Meters (OMG) 文件格式，用于Omega电力记录仪。
l DCI Sentry Power-Informatics System 工作站SQL Sarer数据(定制数据输入器)。
l PML ION Enterprise Database
l 西门子Quad4 plus表计
l Landis+Gyr/Siemens
l LEM QWave meters from QIS databases
l Cooper Power
l V-Flicker Meter Data Files
l Sentry Databases
l LER
l DL8000 Voltage Dip Databases
l EDMI
l MK3 and MK6 revenue meter measurements from EziView text files
l HIOKI
l Waveform and data log measurement from text files
l Grid
l Power Recorders from Scenario and PAS Omega Databases
对于一些PQView不具有兼容接口的监测仪器，监测仪器厂家可以根据PQDIF的开放型格式要求，将自己产品的格式转换为PQDIF格式。 PQView可以非常方便的将这些数据予以输入其数据库中。
3． PQView的数据分析、统计与报告制作
PQView具有非常全面的对电能质量稳态数据进行分析和统计功能。由于其设计时充分的考虑了对数据的操作、链接和显示的方便性，以及其内部的参数高级计算功能，PQView可以对其数据库中的数据进行各种必要的分析。
稳态分析内容举例
l 电压有效值、电流有效值、负序不平衡和零序不平衡的趋势图和直方图
l 电压有效值、电流有效值和系统频率的最小值，平均值和最大值的趋势图和直方图
l 稳态参量的组合直方图
l 12个单站点和电压调节指数的计算，包括SAEVDR，SVRMIO5，和SVRMI95
l 统计计算包括最小、平均和最大值，标准偏差，次数，累积概率值。统计值可被暂时组合及动态筛选.
l 监测有效性报告。生成有关何时监测器启用或停用的综述报告
PQview不但有强大的分析和统计功能，还具有易于使用的报告编辑器。通过报告编辑器，操作者可以非常简单的选择标准的报告类型模板对所选数据进行定点、定时和定量的报告自动制作。如果报告模板中没有使用者需要的报告模板，用户可以使用报告定制模板建立并保存所需要的模板，并方便的生成不同需求者需要的电能质量报告。PQView 内置的多种谐波分析功能，可以对电网中谐波产生的问题进行定性和定量分析。例如，评估电容器谐波放大问题，各种设备运行方式改变对谐波的影响等。
PQView不仅是电能质量稳态数据整理的高性能工具，还具有对瞬态电能质量数据(电压骤升/跌落以及暂态电能质量)进行分析以及制作报告的强大功能。下面列表代表了PQView分析电压下陷、电压骤升和电压中断的几个功能示例。
4．PQView对数据库的管理
PQView是一个可以存储和分析多至数十TB（1TB为1000GB）级的大量的与电能质量相关的干扰和稳态测量数据。具特别设计的检索引擎以及多种默认的标准数据管理工具使其可以快速对测量数据进行定性分类与处理分析。作为PQView软件中负责数据管理与维护的分枝软件PQDM， 不但可以对无效数据进行删除，还可以修正由于非正常操作和设置而产生的错误数据。PQView的数据库支持开放式数据库链接（ODBC），这样，PQView可以调用其它数据库中的数据，也可以将其管理的数据库中的数据向其它数据库输出。
当今电力系统已逐步进入高电压、大电网、大机组的新阶段，有很多新问题需要从电网有关的各方面技术以及组成电网的各种元件的协调与配合中进行研究，以保证高电压设备和电网的安全运行。对大电网而言，正常的运行操作及故障处理期间可能的特殊运行方式都有可能出现安全隐患。通过系统监测数据，可及时准确定位系统的潜在故障源、污染源，分析出干扰源的特性、类型及分布规律，给出整改方案预防电力事故的发生，可从电能质量的视角验证电力网结构是否合理、设备参数设备是否合理，从电能质量的视角分析电力事故发生的原因。PQView对电能质量数据库的应由可以有助于解决如下问题；
l 变压器的谐振过电压问题的分析
l 电气化铁路对电力系统的影响
l 电力系统谐波源定位问题
l 电力系统电压跌落产生源的分析
l 山区雷电引发的瞬态电压波动以及电压暂降的问题，以及对传输线路的改进评估
l 配电网接地故障测距定位，减少排除故障的工作时间
l 用电客户产生的电压跌落问题
l 电容器工作状态的评估
l 超标报警与故障报警系统
l 有助于增强电力工业的竞争力和增加经济效益的监测和治理
l 自动监测、自动分析和数据共享有助于提高效率，降低工作量
l 区域型谐波指数评估
l 风力发电厂并网数据评估
l 潜在故障报警与预防性维护
l 弱电源带长线的谐振过电压问题（电网事故处理期间可能出现的运行方式）的分析
l 大机组的次同步振荡问题的分析
l 专家系统的开发与研究

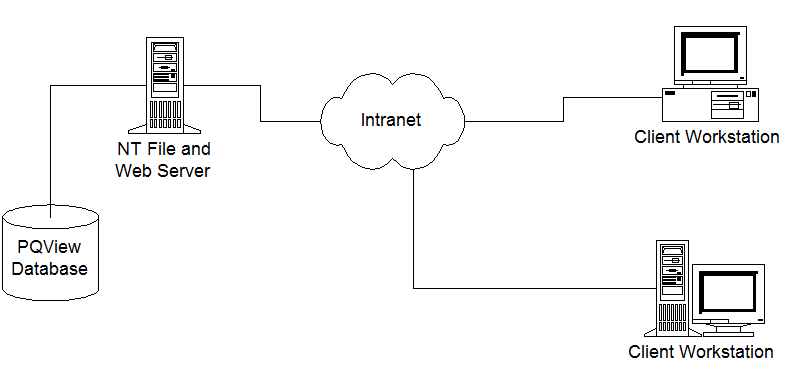

PQWeb可以使用户通过网络浏览器程序，如Netscape Nevigator 或Microsoft Internet Explorer查看PQView数据库中的电能质量数据。 其作用是使为了保证数据库的安全，为非PQView数据库管理者提供利用PQWeb对数据库进行访问的途径。PQWeb提供了非常易于使用的浏览器页面，使多个访问者可以通过局域网或Internet网在不同的工作站同时访问数据库。访问者只能按被管理员所授予的权限对所允许的数据进行查询。PQView还可在客户端定开发定向应用程序。
PQWeb可以使用户查看已下载的分类的电能质量干扰数据。该软件对数据安全性有密码保护，无论在Internet或公司Intrnnet(局域网)上使用时均具有安全性。
PQWeb的优点是可使电能质量监测信息在公司内部以及与客户共享，而不需有任何关于软件分配、支持和培训方面的担忧。对在全公司内部以及客户如此多的使用者如果使用有权限软件，将是一笔巨大的花费。
