DranXperT 便携式功耗记录仪

  • 产品类型:手持功率能耗记录仪
  • 核心亮点:手持式,可测量所有功率参数如W、VA、VAR、PF、需量和能耗,简单电能质量监控,可远程控制。
  • 累计访问
    364
  • 产品品牌:德国GMC-I/瑞士Camillebauer/美国Dranetz/英国PROSyS
  • 产品选型:根据电能质量测试需要选择不同套装,部分支持非标定制。
  • 产品货期:无库存产品货期一般4-6周,有库存产品1周内发货。
  • 产品演示:请联系区域销售安排电能质量分析仪上门演示服务。
详细描述Detailed description

DranXperT便携式功耗记录仪产品简介:

DranXperT便携式功耗记录仪是一种新的便携式,低成本,功率记录仪和电能质量测量仪器。DranXperT便携式功耗记录仪是两种产品的综合体:精确,3相,双向功率/能量记录仪具有1/2周期分辨率的电能质量检测器,用于识别和记录常见的电能质量问题,如跌落/下降、中断以及电流变化。

DranXperT便携式功耗记录仪

DranXperT便携式功耗记录仪可以测量您期望的所有功率参数,如W、VA、VAR、PF、需量和能耗。作为一种双向功率计,用于分布式能源和新能源。, DranXperT便携式功耗记录仪的测量是首屈一指的,还包括电能质量监控功能。电能质量问题,如跌落,中断可以用IEC 61000-4-30 1/2周期分辨率检测,并使用IEEE 519-2014/IEC 61000-4-7技术计算谐波。

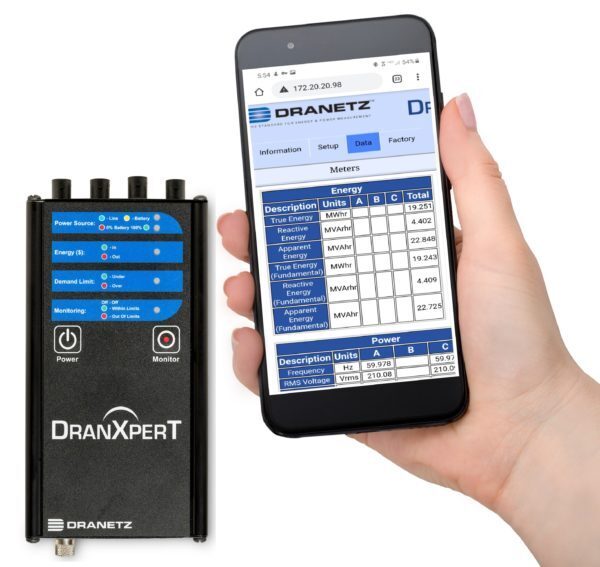

DranXperT-on-a-cell-phone-with-meter-600x567

DranXperT便携式功耗记录仪包括免费的、无需License的Dran-View XP软件、一个web浏览器用户界面和强大的远程通信功能,可用于几乎任何便携式或临时电源监控应用场所。使用所提供的以太网通讯接口直接将您的计算机连接到DranXperT,或连接到任何本地/私人/公司网络,甚至远程通信的Internet。在任何个人电脑、平板电脑或智能手机上的网页浏览器,可以配置仪表记录和实时数据审查。数据很容易通过USB驱动器或通过网络浏览器下载到你的PC上进行分析。

在这个价格点上,没有任何其他产品可以达到这样的高水平的性能,一个完整的双向能量/功率表和电能质量监控功能。

便携式功耗记录仪产品特点:

☆ 功率/能量记录仪和电能质量干扰/事件监测仪

☆ 3个电压通道—直接测量值高达600Vrms,CATIII

☆ 4个电流通道—0.333Vrms的电流输入,兼容Dranetz柔性、卡扣型或任何行业标准0.333VrmsCT(UL认证

☆ 测量参数-V、I、W(P)、VA(S)、VAR(Q)、PF、需求量、能耗等

☆ 电能质量监测仪-检测和记录RMS暂降/下降、骤升、电流变化的趋势,采用IEC61000-4-30 1/2周波方法

☆ 谐波测量和记录-Vthd,Ithd。使用IEEE519-2014/IEC61000-4-7的方法进行的测量

☆ Web浏览器接口的实时仪表,设置和数据传输

☆ W美的NEC220.87负荷研究,请参见我们的应用文档

☆ 免费的,无需License的Dran-ViewXP软件的分析和报告

☆ 7小时电池运行时间,同级别表现优异。

☆ 自动接线验证-LED指示接线错误

☆ 以太网、USB通信

 Modbus, Bacne

☆ 符合UL和CE的要求

☆ 3年的保修期

DranXperT便携式功耗记录仪技术参数:

通用指标

☆ 采样频率:32ksps(记录和实时采样),每周期128个样本(周期波形快照采样)

☆ 长期记录间隔:用户可选择(最小间隔1秒)

☆ 快照速率:用户可选择(最小间隔60秒)

☆ 需求量间隔存储速率:用户可选择(1min至1440min)

☆ 暂降/下降、骤升限值触发分辨率:1个周波(使用IEC61000-4-30 S类方法)

☆ 面板指示灯:用于监控打开/关闭、能量流向、电能质量事件指示灯、电池充电/状态、接线状态的RGB指示灯

☆ 存储容量:8GB

信号输入

3路电压:

☆ 测量范围:90至600VrmsCATIII

☆ 精度:90Vrms到600Vrms=±0.1%,<90Vrms=0.5%

☆ 连接:4个安全香蕉电压输入-3相电压和1个中性点/参考点

4路电流:

☆ 输入:0.333Vrms全量程

☆ 精度:±0.1%+探针

☆ 连接方式:BNC

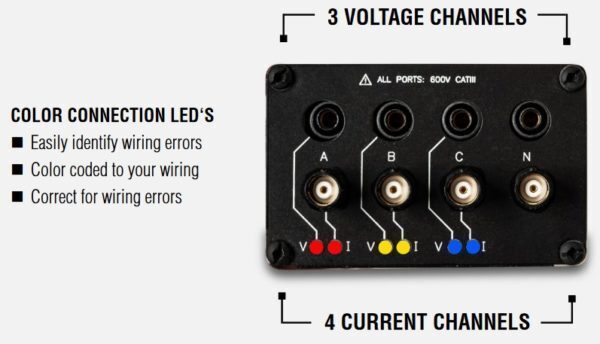

DranXperT便携式功耗记录仪4路电流

工作频率

☆ 范围:50Hz=45Hz至55Hz,60Hz=55Hz至65Hz

☆ 精度:50/60Hz:±0.001Hz

能耗参数(与探头有关)

☆ 有功能量(P):0.1%

☆ 无功能量(Q):0.1%

 视在能量(S):0.1%

☆ 基本有功能量(P):0.2%

☆ 基本无功能量(Q):0.2%

☆ 基本视在能量(S):0.2%

☆ 需求量:0.2%

功率参数(与探头有关)

☆ 有功功率(P):0.2%

☆ 无功功率(Q):0.2%

☆ 视在功率(S:0.2%

☆ 基本有功功率(P):0.2%

☆ 基本无功功率(Q):0.2%

☆ 基本视在功率(S):0.2%

☆ 功率系数(PF):±0.001%

电能质量

☆ 暂降/下降、骤升限值触发分辨率:1个周波

☆ 周期波形快照:1个周波

☆ Vthd:±5%对于V≥10%Vnom

☆ Ithd:±5%为I≥10%Inom+传感器误差

接线类型

☆ 单相

☆ 分裂相位

☆ 三相星型

☆ 三相角型-2个探头

☆ 三相角型-3个探头

仪器供电电源

线路电源供应

☆ 工作范围:90至264VAC,47至63Hz

☆ 耗电量:最大15W

☆ 线路线/插头:本地化,取决于国家。美国,欧盟,英国,澳大利亚都有

内部电池

☆ 可充电锂离子电池组(UL认证)

☆ 运行时间:7小时(典型时间)

☆ 充电时间:15小时(典型时间)

通信接口

☆ 以太网

☆ USB

☆ 协议:Modbus、Bacnet

外壳和机械设备

机械特性

☆ 重量:1.4磅。(0.64Kg)

☆ 尺寸:3.5英寸宽x2.2英寸高x7.4英寸长(6.4厘米x8.9厘米x18.8厘米)

☆ 材料:铝制材料

☆ 接口保护等级:IP50(垂直位置)

环境条件

☆ 储存温度:5至131°F(-15至+55°C)

☆ 工作温度:32至113°F(0至+45°C)

☆ 湿度:5%至95%不冷凝

☆ 海拔:最大高度为6560英尺(2000m)(根据EN61010-1)

安全保护措施

UL

☆ En61010-1

☆ 供电电源:电气安装CAT二类,污染二级

☆ 测量输入:电气安装CAT三类,污染等级二级

CE

☆ En61326

☆ CISPR 11

☆ EN 6100042、6100043、6100044、6100045、6100046

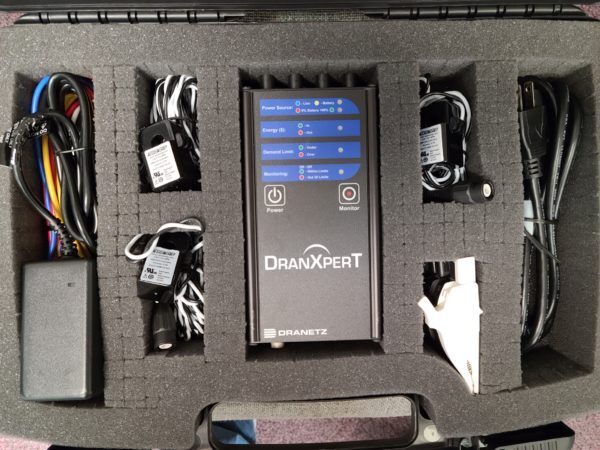

20201103_151559-rotated-1-600x450

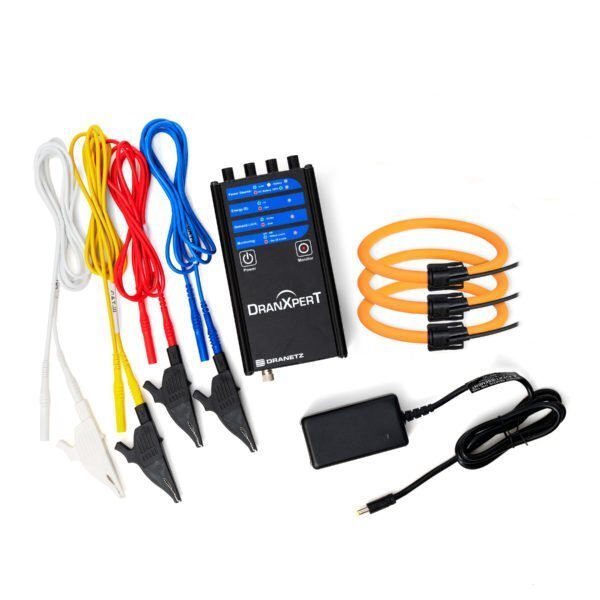

DranXperT便携式功耗记录仪产品附件:

DranXperT Package Ordering Information

Flex CT Packages
DXPT-F500-16PKG-xx: 500A, 16” Flex CT package
DXPT-F1500-16PKG-xx: 1500A, 16” Flex CT package
DXPT-F3000-16PKG-xx: 3000A, 16” Flex CT package

DXPT-F500-24PKG-xx: 500A, 24” Flex CT package
DXPT-F1500-24PKG-xx: 1500A, 24” Flex CT package
DXPT-F3000-24PKG-xx: 3000A, 24” Flex CT package

DXPT-F500-36PKG-xx: 500A, 36” Flex CT package
DXPT-F1500-36PKG-xx: 1500A, 36” Flex CT package
DXPT-F3000-36PKG-xx: 3000A, 36” Flex CT package

xx: Enter line cord code: US, EU, UK, AU (Australia)
Each package includes: DranXperT, (3) CT’s, voltage cables/clips, carry case, Dran-View XP software (free download), line cord

Hinged CT Packages
DXPT-H5APKG-xx: 5A CT package
DXPT-H20APKG-xx: 20A CT package
DXPT-H50APKG-xx: 50A CT package
DXPT-H100APKG-xx: 100A CT package
DXPT-H600APKG-xx: 600A CT package

xx: Enter line cord code: US, EU, UK, AU (Australia)
Each package includes: DranXperT, (3) CT’s, voltage cables/clips, carry case, Dran-View XP software (free download), line cord

Optional Flex CT’s – ± 1% amplitude, ±1° phase error, 50/60Hz, 10%-1 of probe range

16″ Flex CT’s
FLEX-3000A-16: 300-3000A
FLEX-1500A-16: 150-1500A
FLEX-500A-16: 50-500A

24″ Flex CT’s
FLEX-3000A-24: 300-3000A
FLEX-1500A-24: 150-1500A
FLEX-500A-24: 50-500A

36″ Flex CT’s
FLEX-3000A-36: 300-3000A
FLEX-1500A-36: 150-1500A
FLEX-500A-36: 50-500A

Optional Hinged CT’s – 600V CAT III, Freq range: 50 – 1Khz

CT-H-5A: 5A, 0.5%, hinged split core, 0.4″ window
CT-H-20A: 20A, 0.5%, hinged split core, 0.4″ window
CT-H-50A: 50A, 0.5%, hinged split core, 0.4″ window
CT-H-100A: 100A, 0.5%, hinged split core, 1.0″ window
CT-H-600A: 600A, 0.5%, hinged split core, 1.38″ window

备注

☆ DranXpertCT与其他Dranetz产品不兼容

☆ DranXpert与其他Dranetz产品所使用的CT不兼容

☆ 仅选择333mV输出的CT以用于DranXperT

DranXperT便携式功耗记录仪应用领域:

DranXperT几乎可以在任何本地或远程电源监控应用场合中,包括:

☆ 能源部审计

☆ 需求侧管理

☆ 基本的电能质量调查

☆ NEC220.87负荷监测

☆ 检查计量情况

☆ 二次计量

☆ 租户计量表

☆ 新能源生产和DER集成

☆ 能源成本分配

☆ 负荷分析

☆ 功率因数的研究

☆ 住宅应用,包括能源使用和电能质量检测

各行业包括,但不限于:

☆ 电力设施

☆ 商业的

☆ 工业的

☆ 生产制造

☆ 电气承包商

☆ 物业管理和房地产

☆ 石化

☆ 医院和医疗保健部门

☆ 租赁公司
