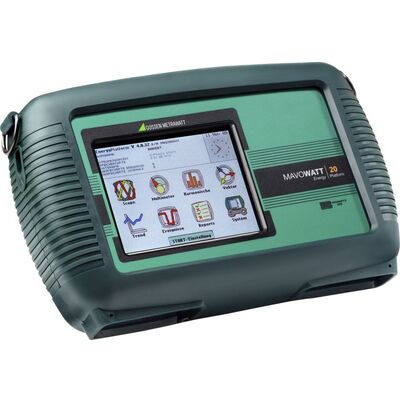

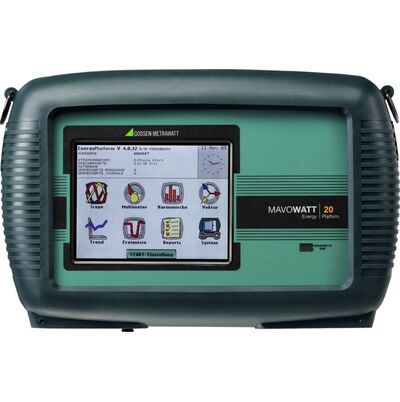

Mavowatt 20三相能耗电能质量分析仪

  • 产品类型:便携能耗能效分析仪
  • 核心亮点:全面的能效分析,碳中和必备利器,同时可监控谐波电流等电能质量问题,彩色触屏中文操作,专业分析软件。
  • 累计访问
    344
  • 产品品牌:德国GMC-I/瑞士Camillebauer/美国Dranetz/英国PROSyS
  • 产品选型:根据电能质量测试需要选择不同套装,部分支持非标定制。
  • 产品货期:无库存产品货期一般4-6周,有库存产品1周内发货。
  • 产品演示:请联系区域销售安排电能质量分析仪上门演示服务。
详细描述Detailed description

Mavowatt20-专业的功率能耗需求量测试分析仪

三相能耗和电能分析仪Mavowatt20适用于快速发展的节能行业的各种测试,是一款充满创新设计的、必不可少的测试工具。

当能源消耗需要审计,能效需要提高,节能系统需要安装,替代能源需要考核或二氧化氮足迹需要跟踪时,Mavowatt20三相能耗电能质量分析仪是您的不二选择。

mavowatt20三相能耗电能质量分析仪

当按照EN16001标准在公司内部安装节能管理系统时,Mavowatt20将提供重要的有关于节能设备的信息及能效评估系统(比如GossenMetrawatt’s SMARTCONTROL)的信息。

Mavowatt 20三相能耗电能质量分析仪产品特点:

☆ 简单设置快速得到测试结果

☆ 自动设置向导可以使操作者得心应手

☆ 大存储容量和快速数据传输

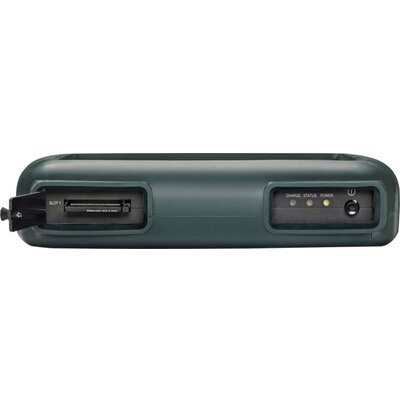

☆ 可更换的CF卡最大可扩充到32G

☆ 高精度测量不间断记录

☆ 电压电流0.1%精度,每周波256个采样点

☆ 侦测电网干扰信号

☆ 可监测谐波和电压的骤升骤降的

☆ 测定环境的影响

☆ 探查相对能源消耗中CO2的排放

☆ 清晰的需求和能耗报告

☆ 汇集测试值和超限值

Mavowatt 20三相能耗电能质量分析仪全面的能效分析:

☆ 独立的输入输出能量统计和根据电费价目的评估

☆ 额外的差异化的输入测量

☆ 使得测量N-PE电压、N线电流成为可能

☆ DC耦合输入测量

☆ 交流直流可同时测量

☆ 个性化的测量软件EPRW

☆ 完全免费的能效测量软件

☆ 兼容Dranview7

☆ Dranview7可更新驱动和能源审计报告

Mavowatt 20三相能耗电能质量分析仪应用案例:

不论是首次使用者还是长期操作的专业人士,在通用的电测量领域,MAVOWATT20分析仪是针对各种人群的基本的工具。

广泛应用于初始启动,电网系统的监测和维护,以及新能源发电系统

例如同时测量光伏逆变器的输入和输出功率,使得确定其转换效率成为可能

在新能源领域的独特优势

风力发电涡轮的初始启动测试

单个或全部发电机组的监控

光伏领域逆变器效率测定DC和AC

监测能源流向--产生或消耗

初始启动测量,供电系统的监控和维护

布局和监测无功补偿系统

谐波监测和布局补偿滤波器

测量和监测电网、供电线路、变电所及系统的电能质量

计算能耗和成本,绘制每日,每周和每月的负载特性

简单方便的能效工具

自动设置

对于所有的应用来说,正确执行测量任务是首步,作为先决条件,仪器设置必须正确,因为这关系到后续节能的整改和可根据设置而变的测试结果。

自动设置功能使得MAVOWATT20成为入手可用的工具。连接到负载,线路接通,自动设置开始启用,MAVOWATT20随即自动运行,它可以检测配电类型,额定电压和电流,显示结果无误后,按“确定”按钮,开始测量和记录。

MAVOWATT20还提供了一个交互式设置向导,用户可以自行设置限值、记录间隔及其它参数以满足特殊的应用。用户可以针对不同的测量任务创建不同的模板,并保存在存储卡中。当下次测试同一任务时可快速加载模板完成测试任务。

输电线路监测的卓越表现

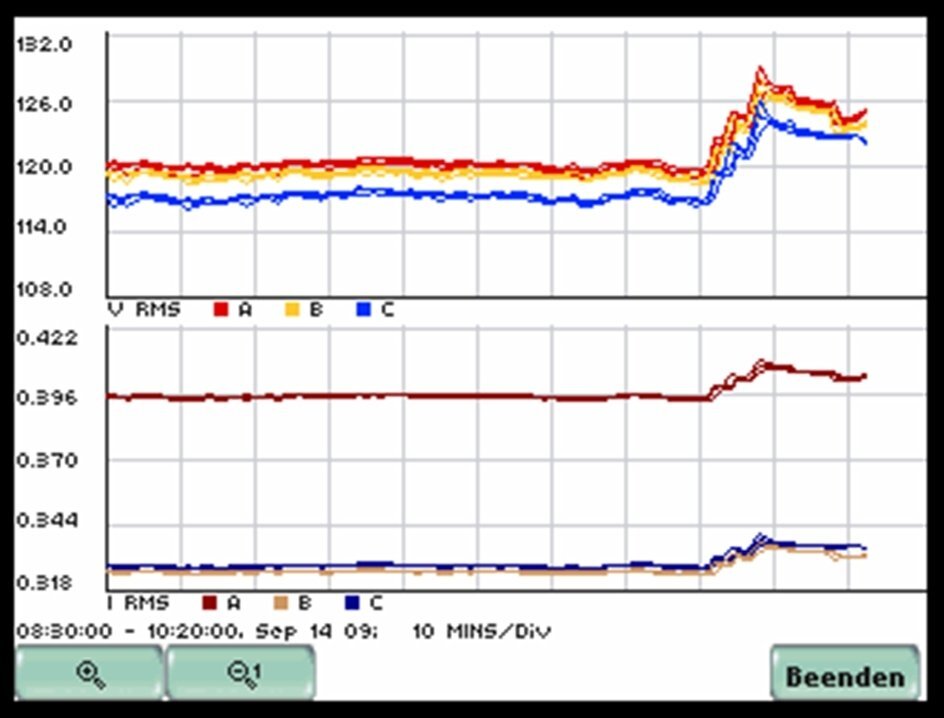

MAVOWATT20获得超过50种电参数包括一般的电能参数(U,I ,P,PF等),以及能耗、需求量、谐波(THD,TID,单次谐波)和其他参数,如能量输入和输出。大多数参数可以实时测量并绘制趋势图。

需求和能耗报告对于MAVOWATT20来说是其主要的功能,但通过监测RMS电压的波动Mavowatt20还可以在一定程度上监控电能质量, 例如,当L-N或L-L电压超过标准值±10%时,仪器自动按照时间先后顺序记录此事件为可读文本,包括持续时间、最大、小值等,不管是电压暂降还是暂升。同时可以通过波形照相的功能来分析波形失真和进行其他评估。

我们建议用户使用MAVOWATT30,40,50或70来进行完整的电能质量分析,包括波形记录,瞬变捕捉和记录其他更多的电参数。

清晰的需求量和能耗报告

能简洁清晰的显示测量结果对于测量仪器来说是非常重要的。MAVOWATT20可提供有关需求和能耗报告的所有相关信息,如电压,电流,功率,需求和能耗,以及计算量。独特的彩色分类板块,灰色表示没有选定限值。绿色表示参数在限值范围内。如果超过限值,背景颜色将变为黄色。而红色警告表示已超过限值非常多。

谐波

随着动力电子设备在空调、计算机、办公设备和程控系统的应用增加,越来越多的谐波产生,相应的谐波干扰的影响也越来越大,在短时间内,这种干扰可能是微小不易察觉的电能波动,但从长期影响来看会造成严重的后果,单一来源的电流谐波可能污染整个配电网络。Mavowatt20对于此类影响可以高效的查找和排除,因为它完全满足IEC61000-4-7标准,能对谐波及间谐波进行完整细致的分析。

碳中和

环境保护不仅仅是一个口号,它是一项具有约束力的要求,CO2平衡反应了在电力生产过程中温室气体的排放,许多电力公司会根据其发电类型针对每KWH的CO2排放量设定电费指数,根据这个指数和测得的能耗数据,Mavowatt20计算CO2平衡和用KG/LBS表示排放量。

MAVOWATT20三相能耗电能质量分析仪的配套软件

能源平台报告编写器软件(EPRW)

mavowatt20_dis11d_10022a

每台MAVOWATT20电能质量分析仪都标配免费的测试软件EPRW,可用于生成个性化的简单易读的报告。

电压,电流,有功,无功,视在功率,功率因数,谐波,输入,能耗和许多其他参数的趋势图都可以加入到报告中,如果使用自动功能,EPRW将快速生成报告而不需要任何设置。

能源审计报告总结了包含基本计费参数比如计费时段(高峰,标准和非高峰期),高峰负荷,能耗成本和二氧化碳平衡等的电能测量数值。评论和公司LOGO可以添加到报告中。报告保存为RTF格式,可以用任何文字处理软件来编辑。数据可以导出为CSV格式,可以进一步使用Microsoft Excel或其它兼容性软件来处理。

DranView评估和分析软件

对于更复杂的应用,MAVOWATT20三相能耗电能质量分析仪可以兼容曾获过奖的高性能DranView的软件(选项)来进行更为全面的分析。DranView包含了一些扩展功能,如书签,缩放,橡皮筋,注释和计算,并有能力添加公司LOGO。

强大纠错工具包可在测试完成后对于测试中的错误进行更正,如改变电流方向,修正错误的变比因数和系统时间。DranView报告编辑器提供了各种不同类型的应用报告,包括EPRW软件中的能效审计报告。DranView作为世界上专业的电能质量分析仪软件,正在利用它的优势,帮助世界各地越来越多用户,分析Mavowatt仪器中的数据并从中获得更大的收益。

MAVOWATT20三相能耗电能质量分析仪技术数据:

测量参数

4路电压输入1-600 VTRMS,符合CAT III,交直流两用,0.1%的读数。每周波256个点采样,16位ADC

4路电流传感器输入,1-6000 ATRMS,交直流两用,每周波256个点采样,16位ADC

频率范围:16/2/3,45至65Hz

锁相环 -  PQ标准模式

功能与符合的标准

IEC / EN61000-4-7,谐波分析

EN16001,能量管理系统

IEEE1159,电能事件的定义和分析

连续数据记录所有参量最大小平均值,间隔可调。

记录带时间标签的电压骤升/骤降及典型值。

测量值

U,I,P,S,Q,TPF,DPF,F,需求和能耗

THD谐波频谱(U,I,P),最多63个

TID 次谐波频谱(U,I),最多63个

波峰因数CF,K系数,TDF,TIF

不平衡度(RMS值的偏差和有序分量)

W,VA,VAR,TPF,DPF,能耗,功耗等。

可用的菜单语言

欧洲版本包括:英语,法语,芬兰语,德语,意大利语,波兰语,西班牙语和瑞典语

亚洲版本包括:英语,汉语(简体和繁体),日语,韩国和泰国

通用技术规格

尺寸:203×300×64毫米

重量:1.8公斤

工作温度:0至+50°C

存储温度:-20至+50°C

相对湿度:10%到90%,无冷凝

系统时间:系统时钟,石英机芯

分辨率:1秒

电源包/充电器:90到264 V AC,47到63Hz

电池操作时间:3小时

显示:彩色液晶触摸屏,12×9.5厘米

数据存储器:高速CF卡≥4 GB

MAVOWATT20电能质量分析仪套装

能耗和电能分析仪套装

包括电缆,充电电池,电池充电器, 4 GB的CF卡,工厂校准证明,操作说明,EPRW软件及便携包

MAVOWATT20套装1

MAVOWATT20和附件(见上文)+四个TR-2500A交流电流钳(10至500)

MAVOWATT20套装2

MAVOWATT20和附件(见上文)+四个TR-2510A交流电流钳(1至10 A)

MAVOWATT20套装3

MAVOWATT20和附件(见上文)

+ DRANFLEX3003XL/24三相交流电流传感器(30/300/3000A)

+一个DRANFLEX3003XL/24电流传感器(30/300/3000A)

+RR/ PSEURO的主电源包

+ RR/PS/4A适配器电缆

MAVOWATT20套装4

MAVOWATT20和附件(见上文)+4个TR-2550A交流电流钳(1至100 A)

MAVOWATT20套装5,

同套装3,外加1个AC / DC电流钳,PR150/SP2,150A,9V电池供电

MAVOWATT20套装6,

同套装3,外加1个AC / DC电流钳,PR150/SP8,1500 A,9V电池供电

可选配件

DranView PC software

DranView Pro

DranView Enterprise

柔性电流传感器

METRAFLEX3001XL:30/300/3000A,

传感器长度:60厘米

METRAFLEX3003XL:3相,30/300/3000A

传感器长度:60厘米

DRANFLEX3000XL:30/300/3000A,

传感器长度:60,90或120厘米

DRANFLEX3003XL:3相,30/300/3000A

传感器长度:60,90或120厘米

AC/DC电流钳

PR150/SP1: 150 A, 9 V电池供电

PR1500/SP7: 1500 A, 9 V电池供电

PR150/SP2: 150 A 外置电源供电

PR1500/SP8: 1500 A 外置电源供电

BP-PX5: 可更换式电池组

XBC-PX5: 外部电池充电器
