Sineax AM1000多功能电量表

  • 产品类型:电能质量功能电量表
  • 核心亮点:Sineax AM1000集成多功能电量表,电网电能质量监测,电力系统测量分析功能于一体。
  • 累计访问
    413
  • 产品品牌:德国GMC-I/瑞士Camillebauer/美国Dranetz/英国PROSyS
  • 产品选型:根据电能质量测试需要选择不同套装,部分支持非标定制。
  • 产品货期:无库存产品货期一般4-6周,有库存产品1周内发货。
  • 产品演示:请联系区域销售安排电能质量分析仪上门演示服务。
详细描述Detailed description

带电能质量功能的多功能电量表Sineax AM1000

紧凑的SINEAX AM1000用于大电流电网的测量与监控,擅长于显示电网质量和直观的操作。设备提供了广泛的功能,甚至可通过可选组件做功能扩展。设备由通信接口连接到电网运 行环境中,通过数字I/Os,模拟输出或模拟继电 器。 SINEAX AM1000系列设备普遍适用于工业厂 房,建筑自动化或者能量分布。 直接连接到低压系统。 高达690V的额定电压和CATlll测量类别可以 SINEAX AM1000系列通用测量系统允许直 接使用设备连接到任何类型的输电网,从单 相电源到四线不平衡负载系统。 AM系列设备可以完全适应站点通过TFT显示的需求。有以太网接口的版本允许没有任何 特殊软件的网页配置。

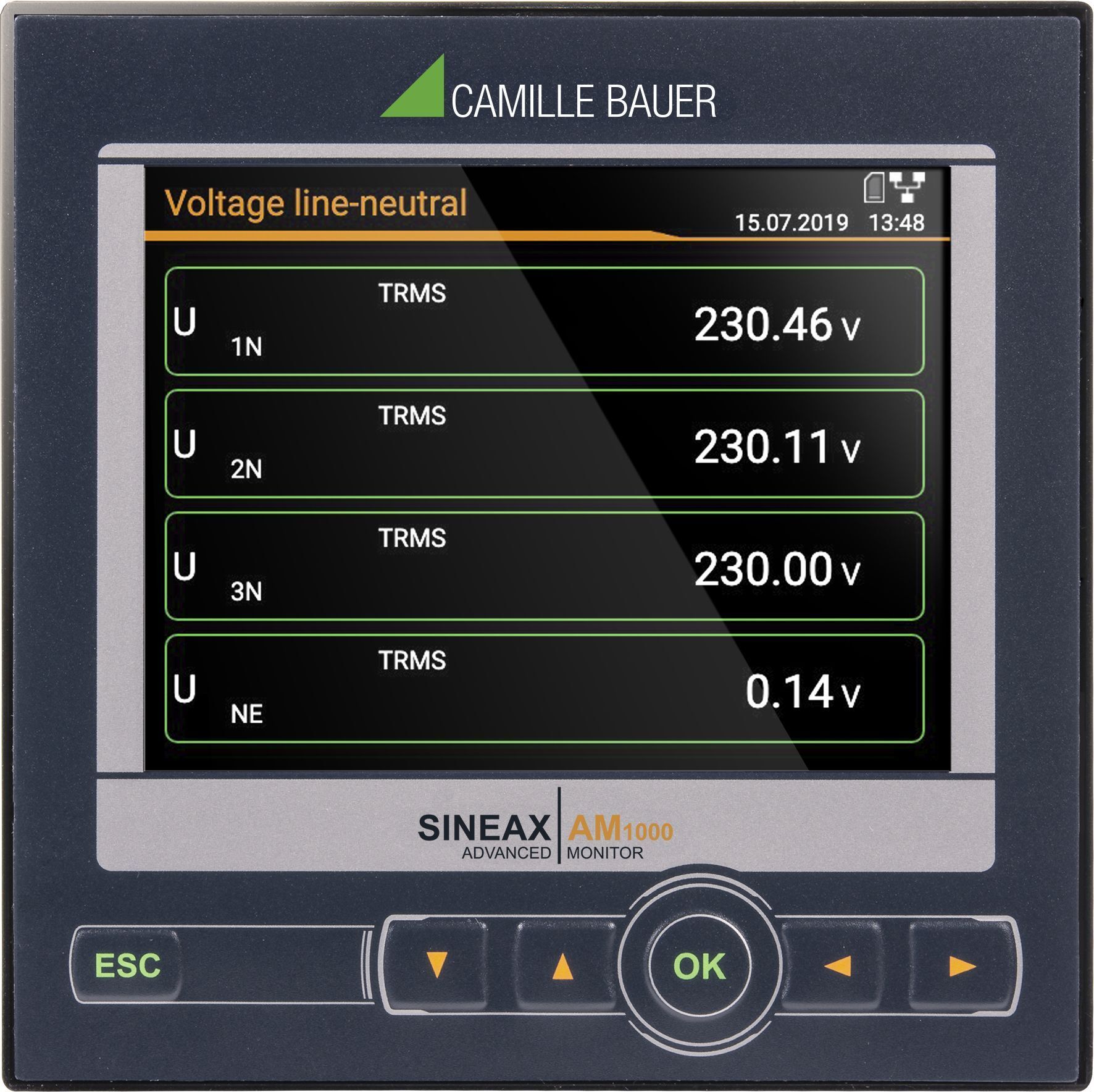

AM1000-vorne-en多功能电量表

Sineax AM1000多功能电量表产品特点:

清晰

高分辨率,彩色TFT显示用于测量数据的高清晰显示。

始终可见的状态信息(警报、密码保护、数据记录、时间/日期等等)。

清晰的设计。

直观

清晰 简单的设备操作,并有特定语言的纯文本菜单操作指导。

测量数据信息的局部安排能够迅速访问所需数据。 维护和调试的服务区。

多功能

通过极限值和它们的逻辑联系来改变监控选项。

显示中央报警功能。 用于快速设备状态的纯文本信息报警列表。

灵活

适用于任何类型输电网的通用测量输入。

自由选择平均值和计测量变量。 可配置的访问授权。

可扩展性

可组合的设备版本(功能、接口、I/Os、电源)

尺寸选项(96x96 或者 144x144mm)

可作为一个标准的对象集成到SMARTCOLLECT软件。

SMARTCOLLECT软件

测量值及应用

测量值组

应用

瞬间值

U,I,IMS,P,Q,S,PF,LF,QF...

电压向量夹角

最大/最小瞬间值和时间戳


设备运行时间

故障检测、连接检查、方向感检查

以时间为参考确定输电网可变方差

扩展无功功率分析

总无功功率、基波频率、谐波

cosφ,tanφ的基本频率的最小值在所有四个象限


无功功率补偿

验证指定的功率因子

谐波分析(根据EN 61000-4-7)

THD U/I和TDD I总谐波含量

U/I谐波次数达到50的单次谐波


评估设备的热负荷

系统扰动和消费者结构分析

不平衡分析

对称组建(正值、负值、零序系统)

不平衡(来自对称组件)

U/I平均值偏差


设备超负荷保护

故障/地线连接检测

能量平衡分析

用于有功/无功功率、高/低电价的需求/供给的可选择基本变量的电表

有功/无功功率的功率平均值,需求和供给,可自由定义的平均 值(例如三相电源,电压,电流和更多)

均值趋势


(内部)能源账单的编制

确定能量消耗和时间(负荷曲线)的能量管理或者能量效率验证

操作时间 (仅AM3000)

有3个可编程运行条件的操作时间

测试仪设备的操作时间


监控设备的服务和维护间隔

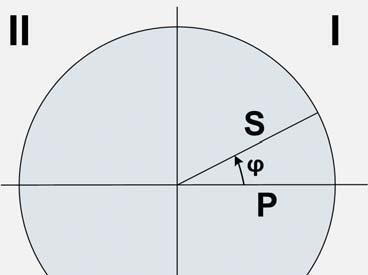

需求/供应/电感/电容分析

第5页-128

SINEAX AM-SERIES系列设备提供所有四个象限的信息。 象限解释信息内容的不同取决于测量系统 是从发电机还是从消费者的角度来考虑, 例如,Ⅰ+Ⅳ象限有功功率形成的能量可 以认为是供应或者需求的有功电能。 为了方便独立解释四个象限的信息,都避 免供应、需求以及电感负载或电容性负载 的数据显示。他们都显示在Ⅰ象限,Ⅱ象 限,Ⅲ象限和Ⅳ象限或者某几个象限的组 合中。 在AM3000设备中,电能的方向可以通过选 择发电机或者消费者电表箭形网络系统主 动切换。这种切换将改变所有电流的方向。

Sineax AM1000多功能电量表显示选项:

主菜单

电量表显示选项

通过ESC键进入主菜单 特定语言的主菜单用简单明了的分组形式编排了易于理解的测量 数据。AM2000和AM3000还提供右侧帮助栏用于获取相关操作进一 步的信息。右上角的状态栏会一直显示电流报警检测系统,密码 保护系统和数据记录的状态,同时还有时间/日期的显示。

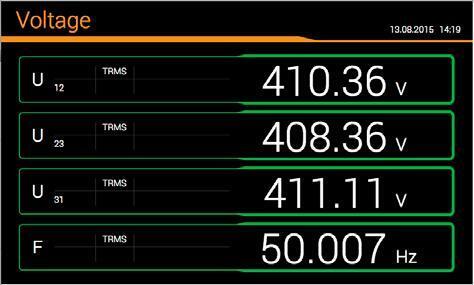

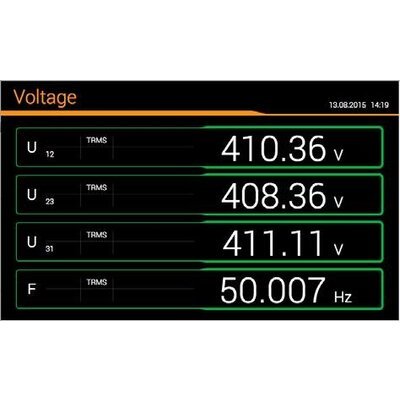

瞬间值

电量表瞬间值

电压、电流、功率值、功率因素的瞬间值 和不平衡值以及它们的最小/最大值都以 数字或者x/y矩阵图形的形式显示。

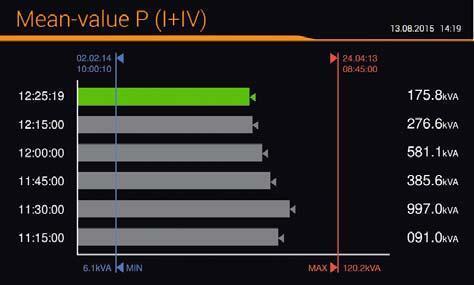

电能

电量表显示

电能测试仪,也可作为具有进展和趋势的包含准备电能平衡所需的所有值,特别是平均值。

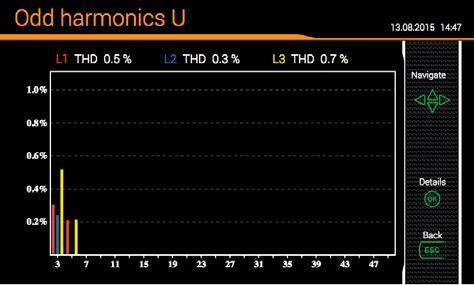

谐波

电量表谐波显示

用图示法显示伴随着TDD/THD的所有电流和 电压的谐波,并可以读取每一个谐波的图形数据。

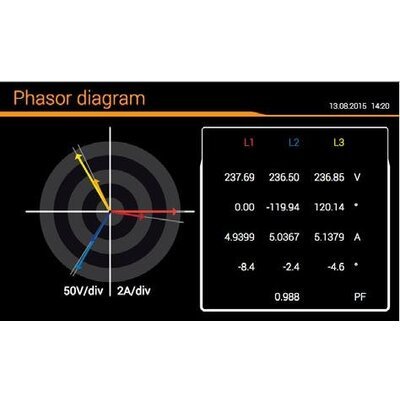

矢量图

电量表矢量图

时间校准显示电压和电流矢量以及功率 因素的所有阶段,因而错误阶段的序列, 旋转或者反向电流的错误感知能够被安全的认出。

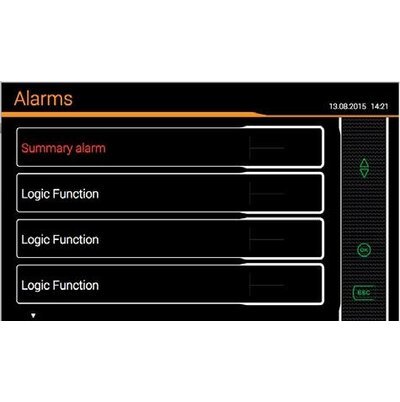

报警

电量表报警界面

报警列表显示所有监控功能的状态, 可能包括分配的输出状态。首项是可以在这里重置的高级的集体报警。

进一步的测量值显示

只有AM3000能够显示电压和电流 的曲线形状,也可以显示独立的矩阵。

监控和报警

电量表监控和报警

AM系列设备支持现场分析获取的测试数据,用以直接启动 立即或延迟的测试而没有涉及到任一个独立的控制。这也 有利于保护设备和监控服务间隔。

AM系列设备可以提供以下项目:

- 12个极限值

- 8个监控功能,每个监控功能有3个输入

- 1个集体报警,作为所有监控功能的组合

- 3个可确定运行条件的操作时间计数器 可用的数字输出可直接用于传输极限值、监控功能 以及集体报警复位。 文本可能分配给每个监控功能用于数据记录器中 的报警列表和事件条目。

数据记录

AM1000和AM3000可以配备一个高性能数据记录仪具有以下 综合版记录选项:

电量表数据记录

周期性数据 选择测量数据定期保存,例如,获得负载配置文件(间隔 1秒到1小时)或者周期性的电表读数(如:每天,每周,每月)

事件

用日志记录事件发生和时间信息:监控功能的触发和下降, 配置的变化,断电等情况。

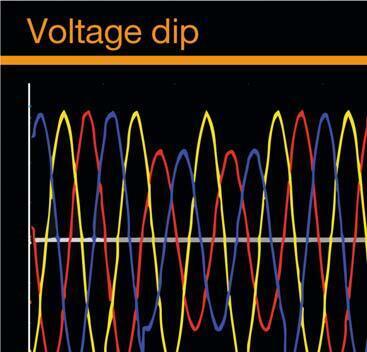

干扰记录器

记录电流和电压的进展以防RMS值1/2周期基础上的干扰。 在AM3000中扰乱曲线形状的额外注册也是有可能的。这种 类型的注册符合电网质量标准EN61000-4-30的要求。 事件列表和干扰记录器的记录可以在设备上正确的呈现。 更多的分析可以通过设备的网页获得。 AM3000使用SD卡作为存储单元,可以在设备的背面进行 更换。AM1000则使用内部存储器作为存储单元。

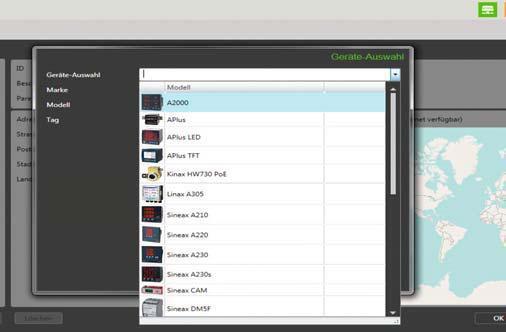

智能采集软件

电量表智能采集软件

高性能SMARTCOLLECT ENERGY软件已被特别设计在能源部门和行业 以及服务提供商和公共部门。软件可以测量,存储,可视化与电流, 气流,水流或者热量相关的消费数据,提供幻灯片帮助识别弱点 从而优化消费,节约能源成本。

SMARTCOLLECT软件包含以下组件:

SMARTCOLLECT客户端

查询数据的图形可视化,通过Excel电子表格导出数据,配置模块 确定数据源,通过电子邮件读取故障/警告信息。

SMARTCOLLECT数据库

收集到的数据免费存储到SQL数据库中。

SMARTCOLLECT服务器

从选定的来源收集数据,并把这些数据直接记录到SQL数据库中。

SMARTCOLLECT客户端,数据库和服务器可以安装在单台电脑或者 多台电脑上。 Modbus接口允许整合Camille BauerGossen Metrawatt的产品 以及其他不同制造厂商的设备。

软件进一步的变化版本:

SMARTCOLLECT QUALITY (PM20)对系统网络质量的数据进行分析。

SMARTCOLLECT SCADA (PM30)对测量数据(SCADA)的可视化,测量数据可以自由地插入到 选择的背景图形中。
