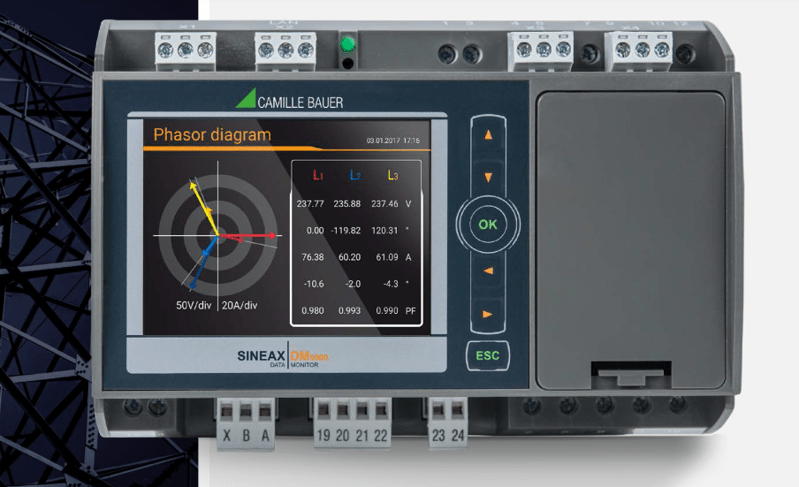

SINEAXDM5000是一个紧凑的设备测量和监测在强电流电网。它提供了广泛的功能，甚至可以通过可选组件进行扩展。过程环境的连接可以通过通信接口、数字I/0s、模拟输出或继电器来实现。可选配的显示屏显示质量好，现场操作直观。该设备已被设计用于工业厂房、建筑自动化或能源分配。
在低压系统中，标称电压高可达690v，计量等级CATIII可直接连接。通用测量系统允许在任何类型的电网中直接使用这些设备，从单相电源到四线不平衡负载系统。该设备可以通过web服务器或可选的TFT显示完全适应现场的要求。配置和数据可视化都不需要特殊的软件。
灵活
任何类型电网的通用测量输入可自由选择的平均值和计量变量可配置的访问授权
可扩展
可组合设备版本(接口、I/0s、电源)
可选数据记录器(负载分布曲线、仪表读数、事件、干扰)作为标准对象集成到SMARTCOLLECT软件中
多功能
通过限制值及其逻辑链接来实现各种监控选项
通过显示器或网页进行中央报警功能
带有纯文本信息的警报列表，用于快速设备状态概述
直观
易于设备操作与特定语言的纯文本菜单指导
测量数据信息的局部排列，以便快速访问所需数据
维修和调试服务区
清晰

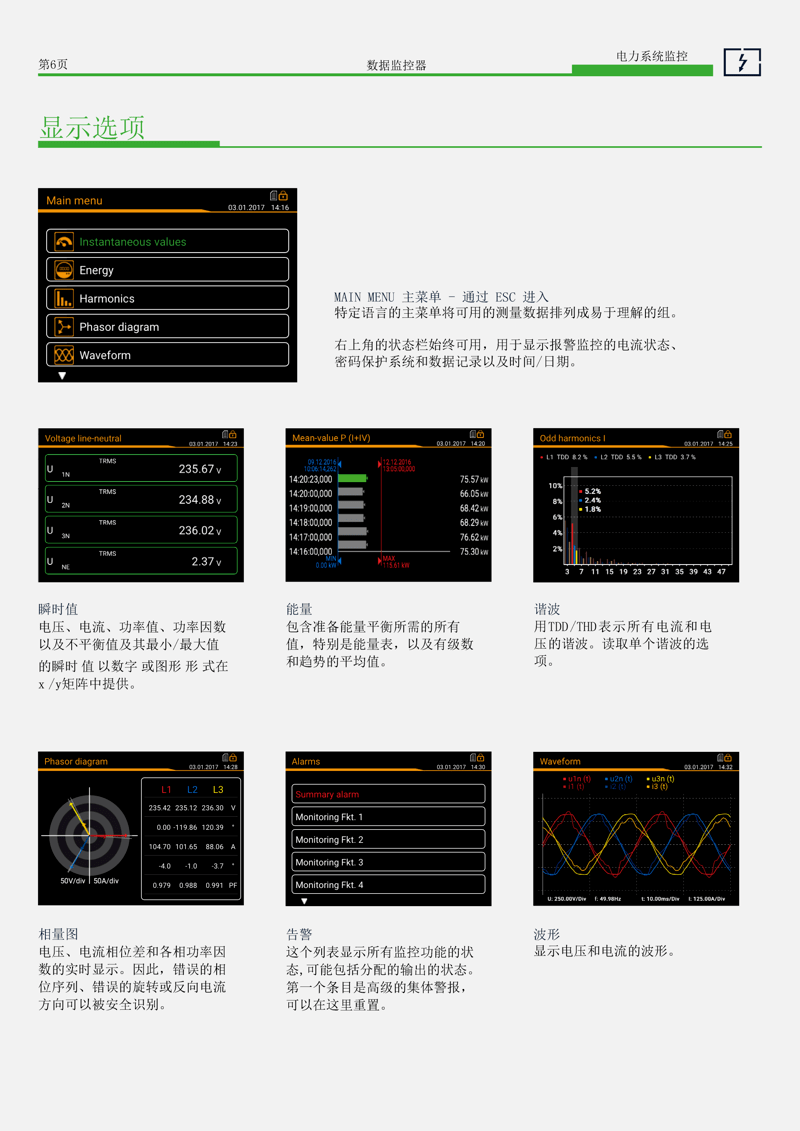

高分辨率，彩色TFT显示(选项)，用于测量数据的高清晰显示持续可见的状态信息(警报，密码保护，数据记录)网页设计与本地显示相同
输入 | |
标称电流 | 1...5A(最大 7.5A) |
最大 | 7.5A |
过载容量 | 10A 长久 100A,5x1s,间隔 300s |
标称电压 | 57.7 ...400V 100 ...693V |
最大 | 520V 900V，(正弦) |
过载容量 | 520V 900V 长久 800V1386V10x1s,间隔10s |
标称频率 | 42 ...50...58Hz,50.5..60...69.5HZ |
测量 TRMS | 高达60次谐波 |
电源变体 | |
标称电压 | 100 ...230VAC/DC 24...48VDC |
消耗 | ≤20VA,≤ 12W |
连接类型 | 单相或分相(2相系统) 3或4线平衡负载 3线平衡负载[2U,11 3线不平衡负载，Aron连接 3或4线不平衡负载 4线不平衡负载，0pen-Y |
I/O接口 | |
模拟输出 | （可选） |
线性化 | 线性的,弯折的 |
范围 | ±20mA(24mA 最大),双极 |
精度 | 20mA的±0.2% |
负荷 | ≤500Ω(最大 10 V/20 mA) |
负担影响 | ≤0.2% |
残余波纹 | ≤0.4% |
数字输入无源 | |
标称电压 | 12/24V DC(30V 最大) |
逻辑零 ZERO | -3至 +5V |
逻辑一 ONE | 11 至 30V |
数字输入有源(可选) | |
开路电压 | ≤ 15V |
短路电流 | <15mA |
电流在 Rm=800Ω | ≥2mA |
数字输出 | |
标称电压 | 12/24V DC(30V 最大) |
标称电流 | 50mA（60mA 最大） |
负载能力 | 400Ω ...1MΩ |
故障电流监测 | 对于接地系统(可选） |
测量通道数 | 2(每个测量范围2个) |
测量范围1(1A) | 接地电流测量 |
-测量变压器 | 1/1至1/1000 A |
-报警极限 | 30 mA至1000 A |
测量范围2(2mA)RCM，带连接监控 | |
测量变压器 | 剩余电流互感器500/1至1000/1 A |
报警极限 | 30 mA 至1A |
继电器 | (可选) |
触点 | 转换触点 |
负载能力 | 250VAC,2A,500VA; 30V DC,2A,60W |
符合IEC/EN 60688的基本不确定性 | |
电压，电流 | ±0.1 % |
功率 | ±0.2 % |
±0.1° | |
频率 | ±0.01 HZ |
不平衡 U,l | ±0.5% |
谐波 | ±0.5% |
THD U, I | ±0.5% |
有功能量 | 等级 0.5S (EN 62053-22） |
无功能量 | 等级 0.5S EN 62 053-24) |
接口 | |
ETHERNET | 标准 |
连接 | RJ45 插座 |
物理 | Ethernet 100Base TX |
模式 | 10/100 MBit/s,全双工/半双工，自动协商 |
协议 | Modbus/TCP,http,NTP 时间同步 |
IEC61850 | 可选 |
物理 | Ethernet 100BaseTX,RJ45 插座,2个端口 |
模式 | 10/100 Mbit/s,全双工/半双工，自动协商 |
协议 | IEC61850,NTP |
MODBUS/RTU | 标准 |
物理 | RS-485,最大1200 m(4000 ft) |
波特率 | 9.6至115.2 kBaud |
参与者数 | ≤ 32 |
时间参考 | 内部时钟 |
时钟精度 | ±2分/月(15至30°C) |
同步 | NTP 服务器 0r GPS |
功率储备 | >10 年 |
环境条件一般信息 | 只能在建筑物室内使用! |
操作温度 | -10至15-30 至+55°C |
存储温度 | -25 至 +70°C |
温度影响 | 0.5x每10K基本不确定度 |
长期漂移 | 0.5x每年基本不确定度 |
其他 | 应用组 II(EN 60688) |
相对空气湿度 | <95% 无凝结 |
操作海波高度 | MSL以上≤2000米 |
机械性能 | |
安装 | 顶帽导轨35x15或35x7.5mm |
外壳材料 | 聚碳酸酯 (Makrolon) |
易燃性等级 | V-0 符合 UL94,自熄不滴水，不含卤素 |
重量 | 600g |
安全（电流输入彼此电流隔离） | |
保护等级 | I(保护绝缘，通过保护阻抗输入电压) |
污染程度 | 2 |
保护 | IP40(前面板),IP30(外壳),IP20(终端) |
测量类别 | CATIII |

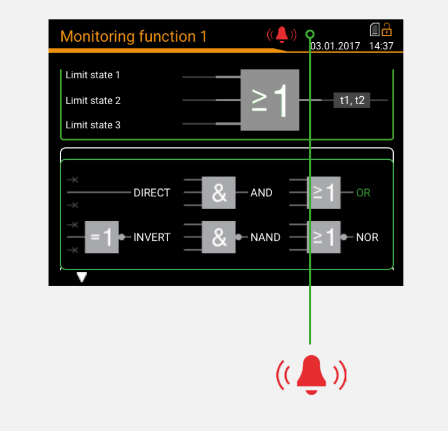

监控和警报
DM5000的仪器支持对获得的测量数据进行现场分析，以便在不涉及单独控制的情况下直接立即或延迟采取措施。这有助于设备的保护和服务间隔的监视。
以下项目可供选择:
-12个极限值
-8个监控功能，每个输入3个
-集体报警作为所有监控功能的结合
-3个运行小时计数器，具有可定义的运行条件
可用的数字输出可直接用于极限值的传输和监控功能以及可恢复的集体报警。
可以将文本分配给用于警报列表和数据记录器中的事件条目的每个监控功能。
数据记录
该设备可能配备高性能数据记录器，其综合版本中有以下记录选项:
定期数据
浠捶的猊集鼢霨簡儡門夜装谖例如获取负载分(例如每日、每周、每月)。
事件
一种记录事件发生和时间信息的日志:监控功能的触发和关闭、配置的变化、断电等。

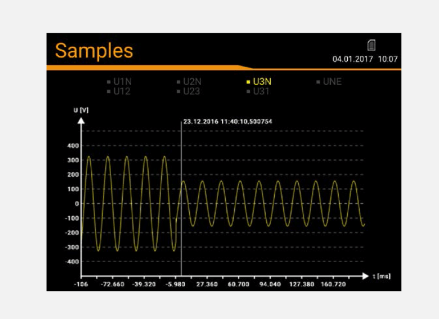

干扰记录器
基于1/2周期RMS值的扰动情况下的电流和电压进展记录。在扰动期间，波形的附加配准也是可能的。这种类型的注册符合EN61000-4-30电能质量标准的要求。
事件列表和干扰记录器的记录可以直接显示在设备上。更广泛的分析可通过该设备的网页。
