CENTRAXCU3000/CU5000将高精度强电测量仪表功能和可以自由编程的PLC相结合在一起，这使得对于单独的控制，控制系统，远程显示或额外数据收集的需求是多余的。
仪器的测量部分可获取1500多项高质量状态信息，能耗和电能质量信息。该控制应用程序基于CODESYS，现在，可以根据具体应用，从逻辑上处理这些数据，将其用于控制算法中，或根据情况需求与能源生产商或消耗方进行交互。
仪器可以通过自由选择的I/0和Modbus接口与过程信号进行通信。ADVANCED和PROFESSIONAL版本额外提供了通过Modbus接口将其它现场仪表的测量数据导入到控制应用程序以进行进一步处理的可能性。CENTRAXCU3000/CU5000因此可用于能源管理，能耗控制和优化，公用设施监控以及其它一般自动化和控制任务领域的独立解决方案。任何时候都可以兼容到更高级别的系统。

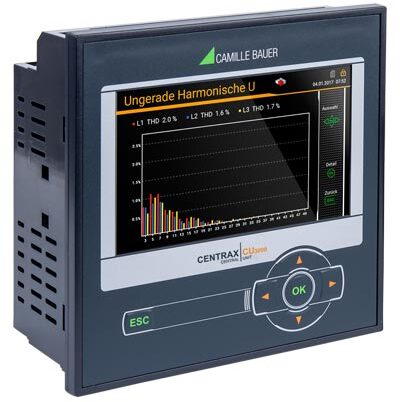

电力系统监测控制装置 CENTRAX CU3000_5000产品特色：
兼容

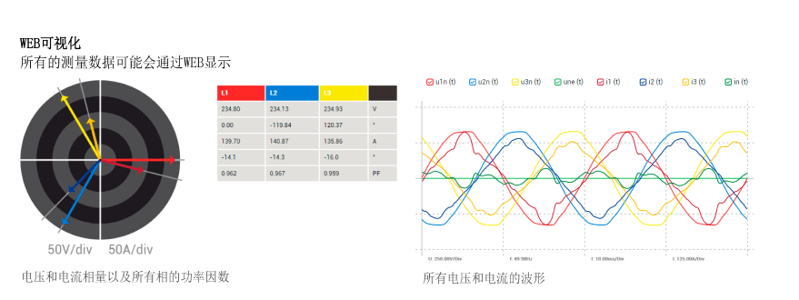

通过程序控制兼容手上的测试任务提供特有的现场监控和网络可视化方案水平和垂直方向的可扩展性
直观
多语言版本的纯文本菜单导航使得操作简单主题排列方式显示测量数据以便用户快速访问数据用于维护调整的服务区域
多功能
测量和控制在一台仪器中中央系统采集测量数据和能耗数据可监测工厂，过程行业和公用设施
灵活性
通用测量输入适用于任何电网类型可自由选择平均值和测量变量可配置的访问授权
可扩展性

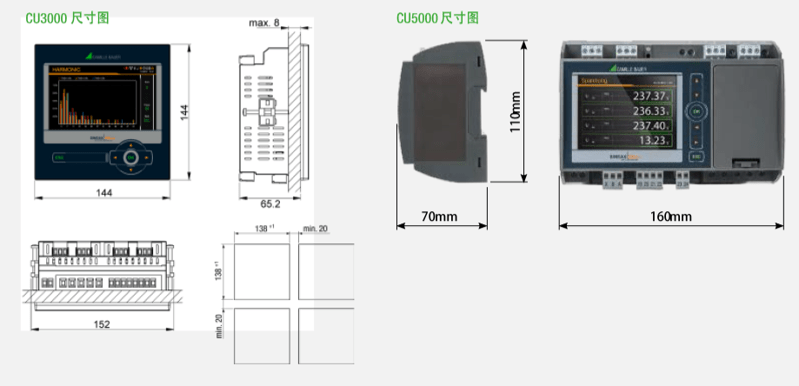

可组合的设备版本(功能，接口，I/0，供电)可选的设计:顶帽导轨或面板安装(96x96或144x144m)可做为标准设备集成到Smartcollect软件中
输入 | |
标称电流 | 1…5A |
最大 | 7.5A |
标称电压 | 57,7…400V 100…693/LL |
最大 | CU3000:480V832V(sinusoidal) CU5000: 520V„ 900V(sinusoidal) |
标称频率 | 42 ... 50 ... 58 Hz,50,5 ... 60 ... 69,5HZ |
18 kHz | |
POWER SUPPLY VARIANTS | |
标称电压 | 100…230V AC/DC(CU5000) 110…230VAC,130…230VDC(CU3000) 110-200VAC,110…200VDC(CU3000) 24…48V DC (CU3000/CU5000) |
消耗 | ≤20VA |
不间断电源(UPS) | |
类型(3,7 V) | VARTA Easy Pack EZPAckL, UL listed MH16707 |
连接类型 | ·单相或分相(2相系统).3或4线平衡负载 3线平衡负载「2U,1113线不平衡负载,Aron连接3或4线不平衡负载4线不平衡负载,0pen-Y |
I/0-接口 | |
模拟输出 | (可选) |
范围 | ±20mA (24mA 最大)，双极 |
继电器 | (可选) |
触点 | 转换触点 |
负载能力 | 250VAC,2A,500VA;30VDC,2A,60W |
数字输入被动 | |
标称电压 | 12/24VDC(30V 最大) |
数字输入有效(可选) | |
开路电压 | ≤15V |
数字输出 | |
标称电压 | 12/24VDC(30V 最大) |
基本不确定性根据 IEC/EN 60688 | |
电压，电流 | ±0,1% |
功率 | ±0,2% |
功率因子 | ±0,1° |
频率 | ±0,01 HZ |
不平衡U，I | ±0,5% |
谐波 | ±0,5% |
THD U, I | ±0,5% |
有功能量 | 等级 0.5S (EN 62 053-22) |
无功能量 | 等级 0.5S (EN 62 053-24) |
接口 | |
ETHERNET | RJ45 插座 |
协议 | Modbus/TCP, http,NTP(时间同步) |
MODBUS/RTU | 标准(CU5000)万选(CU3000) |
波特率 | 9,6至115,2 kBaud |
时间参考 | 内部时钟 |
时钟精度 | ±2分/月(15到30°C) |
同步 | NTP服务器 |
环境条件，一般信息 | |
运行温度 | 没有UPS:-10到15至30到+55°C 有UPS:0到15至30到+35℃ |
机械性能 | |
外壳材料 | 聚碳酸酯(Makrolon) |
重量 | 800g(CU3000), 600g (CU5000) |
安全 | |
电流输入彼此电隔离。 | |
保护等级 | II(保护绝缘，通过保护阻抗输入电压) |
测量类别 | CATIII |
仪器的使用说明书中提供了更多的技术数据。 |
